12自由度3D打印蜘蛛机器人升级：WiFi控制与OLED显示

从12个舵机到一块OLED屏：一台蜘蛛机器人的进化

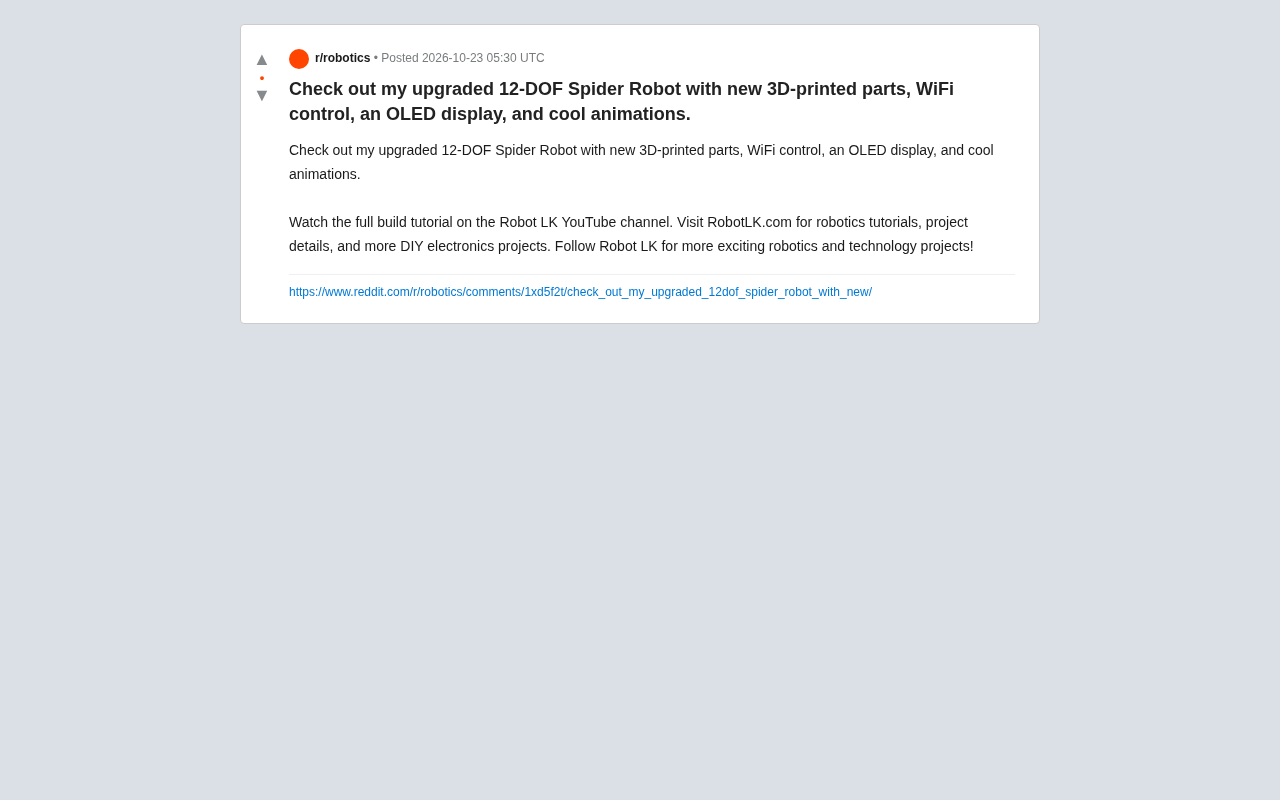

在DIY机器人社区，六足与八足平台并不罕见，但把自由度堆到12个、同时集成WiFi控制与OLED状态屏的作品并不多。Reddit上一位创作者展示了其升级版12自由度蜘蛛机器人，核心改动集中在三处：重新设计的3D打印结构件、基于WiFi的无线操控链路，以及一块用于实时反馈的OLED显示屏。创作者同时将完整搭建教程发布在Robot LK的YouTube频道，并在RobotLK.com上整理了项目细节与更多DIY电子项目。

这款作品的价值不在于“又一个蜘蛛机器人”，而在于它呈现了一条可复用的升级路径：用打印件迭代机械结构、用无线模块替换有线手柄、用一块小屏幕把调试信息从串口监视器搬到机身上。对于正在做多足平台的中级玩家，这三个方向都有直接的参考意义。

12自由度意味着什么：步态与控制的复杂度

12个自由度通常对应每条腿2个舵机（髋关节旋转+膝关节抬升）的六足布局，或每条腿3个舵机的四足布局。前者更常见于蜘蛛形态，因为六足在静态稳定性上天然占优——任何时候至少有三条腿着地，行走时可以采用三角步态，控制逻辑相对宽容。

自由度的提升带来的是控制维度的指数级增长。12个舵机意味着每个步态周期需要协调12个角度序列，任何一条腿的相位偏移都会导致机身晃动甚至失步。这也是为什么这类项目的难点往往不在硬件装配，而在舵机同步与步态调参。创作者在视频教程中覆盖了搭建全过程，对想复现的玩家来说，机械部分的门槛被显著降低，剩下的挑战集中在控制代码的调校上。

三角步态（Tripod Gait） 是六足机器人最常用的静态稳定步态：将六条腿分为两组交替的三角支撑结构（如左前、右中、左后为一组，其余为另一组），一组抬起摆动时另一组三条腿着地构成稳定三角形，如此循环推进。相比波动步态（一次只抬一条腿），三角步态速度更快且仍保持静态稳定，但对舵机时序同步要求更高——两组腿的相位必须严格错开半个周期。

舵机同步 指多个舵机按预定时间序列到达目标角度的能力。常见问题包括：PWM信号分配延迟、电源电压跌落导致舵机响应变慢、以及不同舵机个体间的死区差异。多足平台中，若某条腿的舵机滞后几毫秒，整机就会出现可见的晃动。工程上常通过统一供电、使用舵机控制板（如PCA9685）集中输出PWM、以及在固件中加入角度插值来缓解。

3D打印件：升级的真正杠杆

原帖把“new 3D-printed parts”放在升级清单首位，这个顺序是合理的。多足机器人的机械痛点通常集中在连接件与关节处：舵机输出轴承受侧向力矩、腿部连杆在反复摆动后出现虚位、机身重心偏高导致步态不稳。

重新设计打印件可以从三个层面改善这些问题：一是把舵机安装座做成包覆式结构，分散受力；二是调整腿长比例与关节角度，改变整机的重心分布；三是用一体化打印减少装配误差的累积。相比更换更大扭矩的舵机，结构优化的成本更低，效果也更直接。Reddit社区对这类打印件的反馈通常集中在可打印性和装配公差上，这也是复现者需要预留迭代次数的环节。

虚位（Backlash） 是机械传动中因间隙导致的空程误差。在多足机器人腿部连杆中，虚位表现为舵机已转动一定角度但腿端尚未移动，累积后会造成步态相位漂移和定位不准。3D打印件因层间结合与打印公差，虚位通常比金属件更明显。缓解手段包括：在关节处使用轴承或轴套、设计预紧结构（如弹性夹口）、以及通过打印后修整或热熔嵌入螺母来提高配合精度。

装配公差 指零件实际尺寸与设计尺寸的允许偏差。FDM打印的典型公差在±0.2mm左右，对于舵机安装座这类需要紧配合的零件，设计时应预留0.1-0.3mm的间隙，或采用开槽加螺丝夹紧的方案，避免因公差累积导致装配困难或结构松动。

WiFi控制与OLED屏：把调试从电脑上解放出来

有线控制在多足平台上是个实际负担——线缆会限制机器人的活动范围，也会在调试步态时干扰观察。改用WiFi控制后，操作端可以是手机、平板或另一台电脑，机器人本体不再被线缆牵引。代价是引入了无线链路的延迟与丢包问题，对步态这种需要稳定时序的控制任务，需要在固件层做指令缓冲或插值处理。

OLED显示屏的加入则是另一个方向的实用主义改进。传统调试依赖串口输出，必须把机器人连着电脑才能看到状态；一块小屏可以直接显示当前步态模式、WiFi连接状态、电池电压或舵机角度。对于现场演示和快速排障，这种机载反馈能省去大量插拔线缆的时间。创作者提到“cool animations”，说明屏幕还承担了一部分交互反馈的角色——用动画提示模式切换，比纯文本更直观。

指令缓冲与插值 是无线控制中维持步态时序稳定的常用固件策略。由于WiFi链路存在毫秒级抖动和偶发丢包，若舵机直接响应每条到达的指令，步态节奏会随网络状况波动。指令缓冲的做法是：接收端维护一个短队列，按固定周期从队列取指令执行，从而隔离网络抖动；插值则是在两个目标角度之间生成中间帧，使舵机运动平滑，即使指令间隔不均也不会出现突跳。两者结合可让无线控制下的步态接近有线控制的稳定性。

机载反馈 指将调试信息直接显示在机器人本体上，而非依赖外部电脑。OLED屏常见于此类项目，可循环显示电池电压、WiFi信号强度、当前步态模式与舵机角度。其价值在于现场调试时无需反复插拔串口线，尤其适合户外演示或多人协作场景。

谁适合复现这个项目

从原帖提供的信息看，这个项目的定位是“有教程可循的中级DIY项目”。它不适合零基础入门——12个舵机的供电管理、WiFi模块的配网、步态代码的调参，每一项都需要一定的嵌入式开发经验。但它适合已经做过单舵机或四足平台、想往更高自由度进阶的玩家。

复现路径大致可以拆成三步：先按教程完成机械装配并验证每个舵机的行程，再打通WiFi控制链路做单腿动作测试，最后整机联调步态。OLED屏可以在第二步就接入，用来显示舵机编号与角度，会明显缩短排障时间。创作者在RobotLK.com上整理了项目细节，配合YouTube频道的完整搭建教程，素材相对完整。

多足机器人是DIY电子里少有的、能同时练到机械设计、嵌入式编程和无线通信的方向。这台12自由度蜘蛛机器人的升级思路——结构迭代、无线化、机载反馈——对同类项目具有普遍的借鉴价值，而不局限于蜘蛛形态本身。
