15岁少年DIY机器人关节：200美元实现0.22mm精度的绳驱方案解析

一个少年的硬核作品

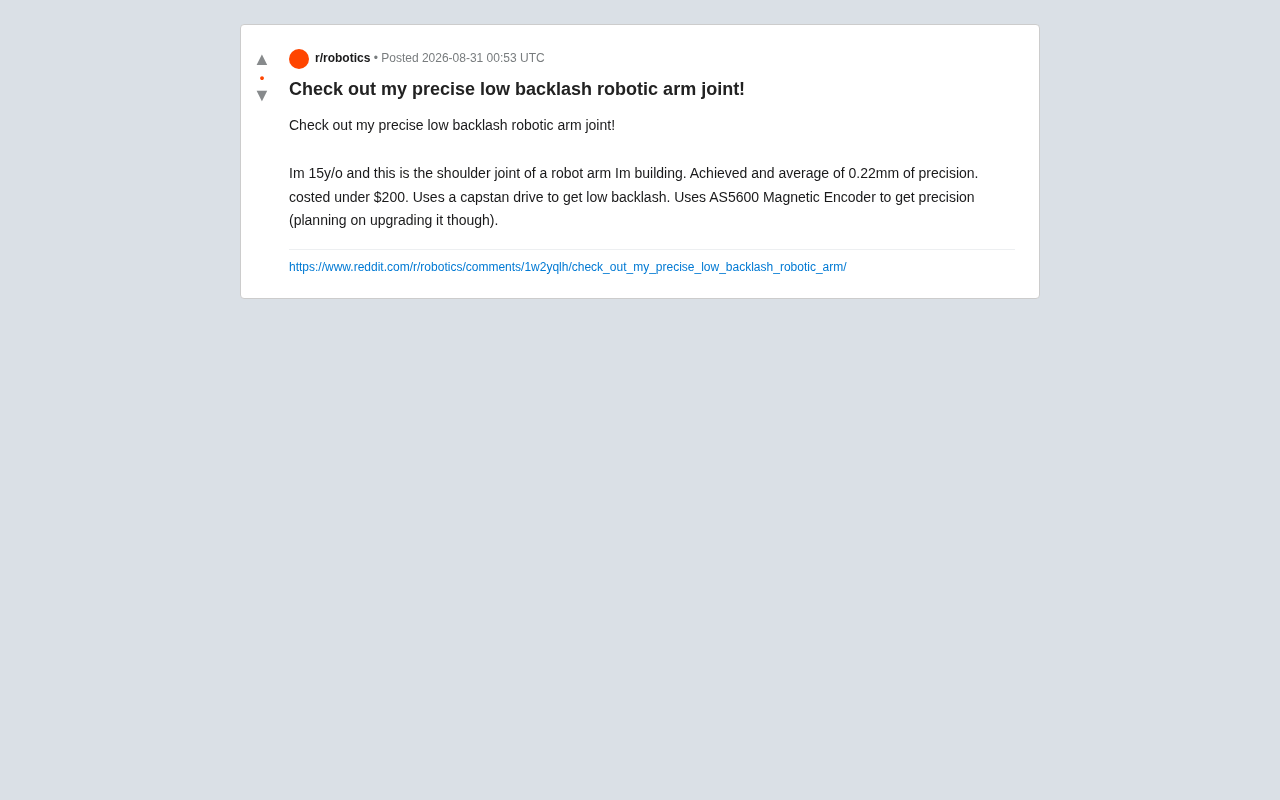

在Reddit的机器人爱好者社区中，一位年仅15岁的创作者展示了他正在打造的机器人手臂项目——一个精密、低回差的肩关节模块。这个作品之所以引发关注，不仅在于创作者的年龄，更在于它以极低的成本（不到200美元）达到了平均0.22mm的运动精度。

对于业余DIY机器人项目而言，这样的精度和成本控制堪称亮眼。工业级伺服关节动辄数千美元，而这位少年用简洁的机械设计和常见的电子元件，实现了接近实用级别的表现。

核心设计：Capstan绳驱传动如何消除回差

这个关节的核心在于采用了**Capstan drive（绞盘/绳驱传动）**来降低回差（backlash）。

什么是回差？为什么它是机器人精度的天敌

回差指的是传动系统在改变运动方向时产生的空程或间隙。在齿轮传动中，齿与齿之间的配合必然存在微小缝隙，当电机反转时，这段缝隙会导致关节位置出现不确定性。对于需要精确定位的机器人手臂来说，回差直接制约了末端的运动精度。

为什么选择绳驱而非齿轮或谐波减速器

传统的减速方案如齿轮箱、谐波减速器虽然能提供大减速比，但要么存在回差，要么价格昂贵——谐波减速器往往占据了机器人整体成本的大头。而Capstan绳驱通过缠绕在绞盘上的钢丝或绳索传递动力，几乎没有齿隙问题，能够实现极低的回差，同时成本低廉、结构简单。

这一选择体现了创作者对机械原理的深入理解：用巧妙的传动方案绕开了昂贵零件的门槛，这正是低成本实现高精度的关键所在。

Capstan drive的名称来源于船锚绞盘（capstan），其核心原理是利用绳索或钢丝在圆柱形卷筒上缠绕产生的摩擦力来传递扭矩。在机器人关节中，通常将细钢丝一端固定在小直径的电机侧卷筒上，另一端固定在大直径的输出侧卷筒上，通过直径比实现减速。由于动力完全由绳索张力传递，系统中不存在齿轮的齿侧间隙，理论回差可以接近零。这种方案在高校机器人研究（如MIT的Mini Cheetah四足机器人）中早有应用，但进入DIY领域的门槛正随着3D打印和开源设计的普及而迅速降低。需要注意的是，绳驱方案的弱点在于绳索张力管理和耐久性——钢丝或Dyneema纤维绳的预张力调整直接影响实际精度，长期使用后绳索延伸也可能引入新的误差。

精度来源：AS5600磁编码器方案

在位置反馈方面，该项目使用了AS5600磁性编码器来获取角度信息。

AS5600是一款广受创客欢迎的12位非接触式磁编码器，理论上可以提供4096个位置分度，单价仅几美元。它通过检测旋转磁铁的角度来输出位置信号，无需物理接触，因此没有磨损问题，非常适合业余机器人项目。

创作者也坦言，目前的编码器方案还有提升空间，并计划进行升级。这说明AS5600虽然入门友好，但在追求更高精度时可能会成为瓶颈。更高分辨率的编码器或双编码器方案（分别检测电机端与输出端）通常是进阶路径。

AS5600工作时，需要在传感器正上方放置一块直径约6mm的径向充磁永磁体，随轴旋转。芯片内部的霍尔传感器阵列检测磁场方向变化，经过CORDIC算法处理后输出12位角度值（0–4095），对应0°–360°，角度分辨率约为0.088°。它支持I²C和模拟量两种输出方式，供电电压3.3V/5V兼容，非常易于与Arduino、STM32等常见微控制器对接。值得注意的是，12位的理论分辨率在实际使用中会受到磁铁安装同心度、外部磁场干扰和芯片噪声的影响，实际有效精度通常低于理论值。这也是创作者提到需要升级编码器的原因——在绳驱传动本身回差已经很小的前提下，编码器的分辨率和噪声水平成为了整个系统精度的主要限制因素。

成本与精度的平衡艺术

将这个项目的几个关键数据放在一起看，其工程价值就更加清晰：

指标	参数
运动精度	平均0.22mm
总成本	低于200美元
传动方案	Capstan绳驱（低回差）
位置反馈	AS5600磁编码器

这组配置展现了一种典型的"工程取舍"思维。在预算有限的情况下，创作者没有盲目堆砌昂贵零件，而是通过合理的机械设计（绳驱降低回差）配合平价电子元件（磁编码器提供反馈），在成本和性能之间找到了一个扎实的平衡点。

这个DIY机器人项目为什么值得关注

从更宏观的角度看，这个作品反映了开源硬件和创客文化的蓬勃发展。得益于3D打印、廉价微控制器、开源电机驱动方案的普及，个人开发者如今能够以极低门槛涉足过去只有专业机构才能触及的领域——精密机器人。

一位15岁的少年能独立完成从机械传动设计、编码器选型到精度调校的全流程，本身就说明了知识和工具的民主化正在深刻改变技术创新的格局。这类项目也是许多未来工程师的起点。

对于同样想尝试机器人关节DIY的爱好者，这个案例提供了非常实用的参考路线：

1. 优先考虑Capstan绳驱传动，以低成本获得低回差表现；
2. 从AS5600等平价磁编码器入手，快速验证位置反馈闭环；
3. 迭代升级，在基础方案跑通后再针对瓶颈环节（如编码器精度、结构刚度）进行针对性改进。

结语

0.22mm、200美元、15岁——这三个数字组合在一起，讲述的不只是一个精巧的机器人关节项目，更是一个关于好奇心、工程智慧和低成本创新的故事。随着创作者计划中的编码器升级逐步落地，这条机器人手臂的表现值得持续关注。

它也再次证明了一个道理：优秀的工程设计，从来不是靠昂贵零件堆砌出来的，而是靠对原理的深刻理解和巧妙取舍。
