200美元开源四足机器狗：从六足改造到DIY全教程

从六足到四足：一次成功的硬件瘦身

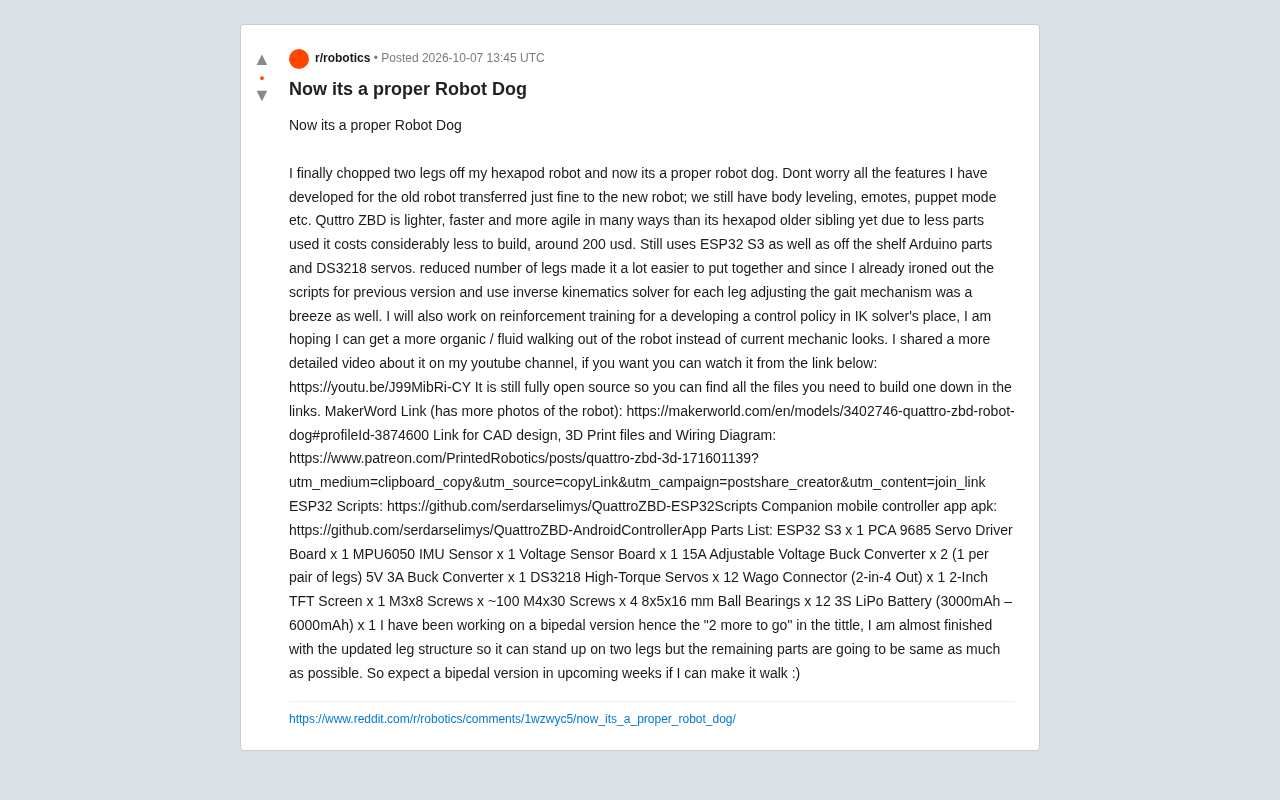

一位开源硬件爱好者在社区分享了他的最新作品——Quattro ZBD 四足机器狗。它并非从零开始，而是在原有六足机器人（hexapod）的基础上「砍掉两条腿」演化而来。作者直言，这次改造出人意料地顺利：之前为六足机器人开发的全部功能，包括机身自平衡（body leveling）、表情动作（emotes）、木偶模式（puppet mode）等，都平滑迁移到了新平台上。

减少两条腿带来的收益是实打实的。相比六足版本，Quattro ZBD 更轻、更快，在许多场景下也更灵活。更关键的是成本：由于零件数量显著减少，整机搭建成本降到了约 200 美元，对想入门足式机器人的 DIY 玩家而言门槛大大降低。

硬件配置：全部基于现成模块

这台机器狗没有使用任何定制芯片，核心控制器仍是开发者圈子里口碑不错的 ESP32 S3，搭配 Arduino 生态的现成零件，整体属于「人人都能复刻」的路线。

舵机方面选用了 12 个 DS3218 高扭矩舵机（每条腿 3 个自由度），由 PCA9685 舵机驱动板统一调度。姿态感知依赖 MPU6050 IMU 传感器，这也是机身自平衡功能的基础。供电部分设计得比较讲究：主电池为 3S LiPo（3000–6000mAh），通过两块 15A 可调降压模块分别为两组腿供电，再加一块 5V 3A 降压模块负责逻辑电路，避免大电流舵机动作时拉垮主控。

完整物料清单还包括：电压传感器板、一块 2 英寸 TFT 屏幕（用于显示状态或表情）、12 个 8x5x16mm 滚珠轴承、Wago 快接端子，以及约 100 颗 M3x8 螺丝等紧固件。这份清单的透明度很高，几乎可以直接照单采购。

DS3218 是一款常见于 DIY 机器人项目的金属齿轮舵机，额定扭矩约 21kg·cm（6V 供电），能够胜任中小型足式机器人的关节驱动需求。PCA9685 是 NXP 出品的 16 通道 PWM 驱动芯片，通过 I²C 总线与主控通信，让单块 ESP32 可同时精确控制多达 16 路舵机，避免了用软件 PWM 占用大量 GPIO 的问题。MPU6050 则是一款集成 3 轴加速度计与 3 轴陀螺仪的 6 轴 IMU，能够实时输出机身的姿态角数据，是实现机身自平衡的感知基础。3S LiPo 电池的标称电压为 11.1V（满电约 12.6V），通过可调降压模块分别稳压至舵机工作电压（通常 6–7.4V）和逻辑电路所需的 5V，这种分路供电设计能有效隔离舵机峰值电流对主控稳定性的影响。

软件与运动控制：逆运动学当下，强化学习未来

当前版本的步态由**逆运动学求解器（IK solver）**为每条腿单独计算，这也是作者能够快速把六足代码迁移到四足的原因——核心数学框架是通用的，只需调整步态机制即可。作者形容「调整起来轻而易举」。

不过他对现状并不满足。IK 驱动的步态虽然稳定，但看起来偏「机械」。为此作者透露了下一步计划：引入**强化学习（reinforcement learning）**来训练控制策略，取代固定的 IK 求解器，目标是让机器狗走出更自然、流畅的步态。这一思路与当前主流足式机器人（如波士顿动力、宇树等商业产品）所采用的学习型控制路线一致，只是放到了百美元级的业余平台上实践，颇具看点。

配套软件也相当完整：ESP32 控制脚本、安卓端配套遥控 App（提供 APK），均已在 GitHub 开源。

逆运动学（Inverse Kinematics，IK）是足式机器人运动控制的经典方法：给定腿部末端（足尖）的目标位置，由算法反向推算各关节所需的角度。与之相对的正运动学是已知各关节角度求末端位置。IK 的优势在于数学关系明确、计算可预测、易于调试，因此非常适合作为入门级控制方案。然而它的局限也很明显——步态轨迹需要人工设计，机器人对地面不平整的适应能力较弱，动作自然度也受限于预设的曲线参数。强化学习则让机器人在仿真环境中通过大量试错自动习得控制策略，训练好的策略往往能产生更流畅、对复杂地形更鲁棒的步态。从 IK 迁移到强化学习，是当前足式机器人领域从「规则驱动」走向「数据驱动」的典型路径，波士顿动力的 Spot 与宇树 Go 系列均经历了类似演变。

完全开源：所有文件可免费复刻

这个项目最大的价值在于其彻底的开源属性。作者提供了全套可复刻资源：

• CAD 设计、3D 打印文件与接线图（Patreon）
• MakerWorld 模型页（含更多实物照片）
• ESP32 控制脚本（GitHub）
• 安卓遥控 App 源码与 APK（GitHub）
• 详细演示视频（YouTube）

换言之，任何具备基础 3D 打印和电子焊接能力的玩家，都可以照着这套资料从头搭建一台属于自己的四足机器狗，而不必依赖昂贵的商业套件。

下一站：双足版本

帖子标题中「2 more to go」的玩笑暗示了作者更大的野心——在砍掉两条腿变成四足之后，他正在开发双足版本（bipedal）。目前双足所需的腿部结构更新已接近完成，使机器人能够以两条腿站立，其余零件将尽可能沿用现有设计。作者表示，如果能让它成功行走，几周内就会发布双足版本。

从六足、四足再到双足，这位创作者实际上是在用同一套低成本硬件和软件框架，循序渐进地攀登足式机器人难度曲线。对想要动手实践、又不想一上来就啃双足平衡难题的爱好者来说，这条迭代路径本身就很有参考意义。
