Agent全自动搞定西门子200SMART PLC编程：无API也能玩转硬件组态

西门子200SMART 软件没有开放API接口，但通过社区逆向工程工具和程序导入导出机制，AI Agent 依然可以完成从工艺流程分析到硬件组态、变量表生成再到程序导入的全流程自动化。本文基于B站UP主的最新实践拆解，完整还原了这套方案的技术路径。

为什么博图能做的，200SMART也能做？

最近不少工程师在尝试用 Agent 对接博图（TIA Portal）的 API 接口，让 AI 在软件里自动完成编程和画面制作。据B站UP主分享，这种做法确实能大幅节省前期工作量，于是很自然的问题出现了：西门子200SMART 能不能也这么干？

起初，UP主去官网查过，200SMART 软件本身没有任何公开的 API 接口。这意味着 Agent 无法像操作博图那样通过官方接口直接驱动软件。但项目不等人，正好手头有一个200SMART的实际项目，UP主决定从两个方向同时寻找突破口。

博图（TIA Portal）API 与 200SMART 的本质差异

博图是西门子面向中高端 PLC（S7-1200/1500）的集成工程平台，官方从 V13 起逐步开放了 Openness 接口，允许外部程序通过 .NET 调用工程对象模型，实现项目创建、块导入导出、变量表读写等操作，这正是 Agent 能"驱动"博图的底层依据。而 200SMART 定位是替代 S7-200 的入门级小型 PLC，其编程软件 STEP 7-Micro/WIN SMART 基于较老的 Windows 框架，西门子从未提供任何官方自动化接口，也没有 Openness 之类的公开对象模型。因此想让 Agent 操作 200SMART，只能依赖软件自身已有的"文件导入导出"这类用户级功能，或通过逆向工程调用其内部函数，这也是本文方案与博图方案在技术路径上的根本区别。

.awl文件：AI与PLC之间的桥梁

第一个发现来自程序块本身的导入导出机制。UP主注意到，200SMART 的程序块可以导出为 .awl 文件。

这个文件本质上是 STL 语言写的文本文件。Agent 处理文本格式的 STL 完全没有问题，但梯形图（T型图）就不行了。所以整个流程可以拆成两步：先让 Agent 按 .awl 格式生成程序，再导入到200SMART 软件中。导入后虽然是 STL 语言显示，但在软件内可以随时切换成梯形图查看。

这样就绕开了 Agent 无法直接编辑图形化程序的问题，程序编写这一块就通了。

STL 与梯形图的关系，以及 .awl 的格式含义

STL（Statement List，语句表）是 IEC 61131-3 标准中的一种文本化编程语言，用指令逐条描述逻辑，天然是纯文本；梯形图（LAD）则是图形化语言，本质是由触点、线圈等图元及其坐标、连线关系构成的结构化数据，直接编辑需要图形编辑器。.awl 是西门子早期沿用下来的"ASCII Worksheet Language"风格文本导出格式，内容以网络（Network）为单位组织 STL 指令，因此可被程序当普通文本读写。需要说明的是，梯形图与 STL 之间并非总能无损互转：部分复杂逻辑在从 LAD 导出为 STL 后，回读时可能无法再还原成原始梯形图。这也是为什么 Agent 生成 .awl 后，工程师仍需具备读 STL 的能力来核对逻辑正确性。

变量表：三个表决定成败

程序能导入只是第一步，变量表才是让程序真正可用的关键。200SMART 的变量管理主要涉及三个表：

变量表1 存放程序里用到的所有变量，这是最核心的一张表。FB实例表 用于存放功能块的实例化变量，UP主提到新版本现在都需要实例化，必须提前声明一个变量。

IO表 则来自 Agent 分析结果或用户提供的 IO 清单，Agent 按照这张表来进行变量命名。

只要这三张表能自动生成并导入到位，Agent 帮你完成程序编写就不再是空话。

什么是 FB 实例化，以及三个表各自的作用边界

FB（Function Block，功能块）是带背景数据的功能单元，它与 FC（功能）的最大区别在于需要保存内部状态。所谓"实例化"，就是为每个 FB 调用分配一块独立的背景数据区（在 200SMART 中通常体现为一个变量，如定时器、计数器、PID 等都需要先声明实例变量再调用）。FB 实例表正是集中登记这些背景数据变量的地方，缺少它程序导入后会因找不到实例而报错。三张表的分工可以这样理解：变量表1 是全局符号与地址的映射清单，决定程序里每个符号指向哪个物理地址；FB 实例表管理有状态功能块的背景数据；IO 表则描述实际硬件点位的分配，是变量命名的来源和硬件组态的对照依据。三者齐全，程序导入后才不会出现符号未定义或地址冲突。

逆向工程让Agent直接操控菜单和工具栏

变量和程序的问题解决之后，UP主把思路往前推了一步：既然程序能导入，那软件的菜单栏、工具栏能不能也让 Agent 直接操控？

虽然官方没有 API，但 GitHub 上之前出现过针对 IEA 的逆向工程工具。UP主用它解析了200SMART 软件，发现内部有大量函数是可以被调用的。把逆向工程能力和 .awl 导入机制结合起来，Agent 操作200SMART 就不再是大问题。

实战验证：从一条工艺需求到完整程序

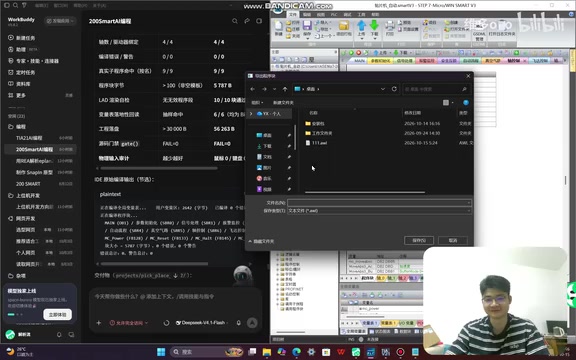

UP主录制了完整操作过程（原始思考过程已丢失，但录屏保留了关键步骤）。任务背景是贴片机项目，涉及四轴运动控制。

第一步，只给 Agent 发送了一条工艺流程描述。一开始连轴数和 IO 点数都没告诉它，Agent 自己分析出了所需的轴数和 IO 点，然后才进入编程阶段。

Agent 先把工艺流程拆解成每个动作步骤，接着做 IO 点规划。UP主提到，正常项目前期肯定有 BOM 表和 IO 表可以直接喂给 Agent，但这次故意什么都没给，想看看它能做到什么程度。

结果超出预期。Agent 分析出硬件点数需求后，自动打开软件开始组态。它先创建并保存项目，然后进行网络拓扑，添加四个驱动器——因为有四个轴。在添加过程中，程序已经写好了。UP主提到速度得益于所用模型，如果用之前试过的混元3，跑下来大概需要半个多小时。

轴参数设置完成后，由于贴片过程中需要采集压力表数据，Agent 又添加了一个四通道模拟量输入模块。随后开始导入变量表，也就是前面提到的三个表。

整个流程走下来，Agent 完成了硬件组态、轴参数配置、模拟量模块添加、变量表导入和程序编写，工程师只需要发送项目工艺需求，最终验收完整程序即可。

这套方案对工程师意味着什么

从技术角度看，这条路子的核心思路是"绕开官方接口，利用文件格式和逆向工程"。.awl 文件提供了 Agent 可读写的程序接口，逆向工程提供了软件操控能力，变量表提供了数据通道。三者组合，200SMART 的自动化编程就成立了。

当然这套方案也有前提条件：.awl 只能写 STL，Agent 生成的程序需要工程师具备读懂 STL 的能力来验证；逆向工程工具的稳定性依赖软件版本，200SMART 版本更新后可能失效。但对于前期工作量大的项目来说，Agent 至少能完成框架搭建和大量重复性工作，工程师把精力集中在工艺逻辑验证和现场调试上，效率提升是实实在在的。

这种非官方自动化方案的稳定性与合规风险

依赖逆向工程调用软件内部函数，本质上是把工程软件当成了一个被外部程序驱动的"宿主"。这类做法有几个现实约束：一是版本敏感性，软件升级会改变内部函数签名或内存布局，原有调用方式可能直接失效，需要重新逆向；二是运行环境脆弱，模拟鼠标键盘或注入式调用容易受窗口焦点、分辨率、弹窗干扰；三是合规边界，逆向工程可能触及软件许可协议中关于禁止反向工程的条款，商业项目中使用需谨慎评估。相比之下，基于 .awl 文件导入导出和变量表导入的方式只使用软件公开的用户功能，虽然能力有限但稳定性与合规性都更好，更适合作为方案主干，逆向操控作为可选增强。
