AI两周自主设计部署AI加速器：芯片自动化工程迎来范式突破

当AI开始自己设计AI芯片

芯片设计一直被认为是最难被自动化的工程领域之一。它横跨系统架构、微架构设计、寄存器传输级（RTL）编码、验证、形式化证明、固件开发乃至底层内核优化，每一层都需要资深工程师的深度介入。然而，一项最新研究正在挑战这一认知。

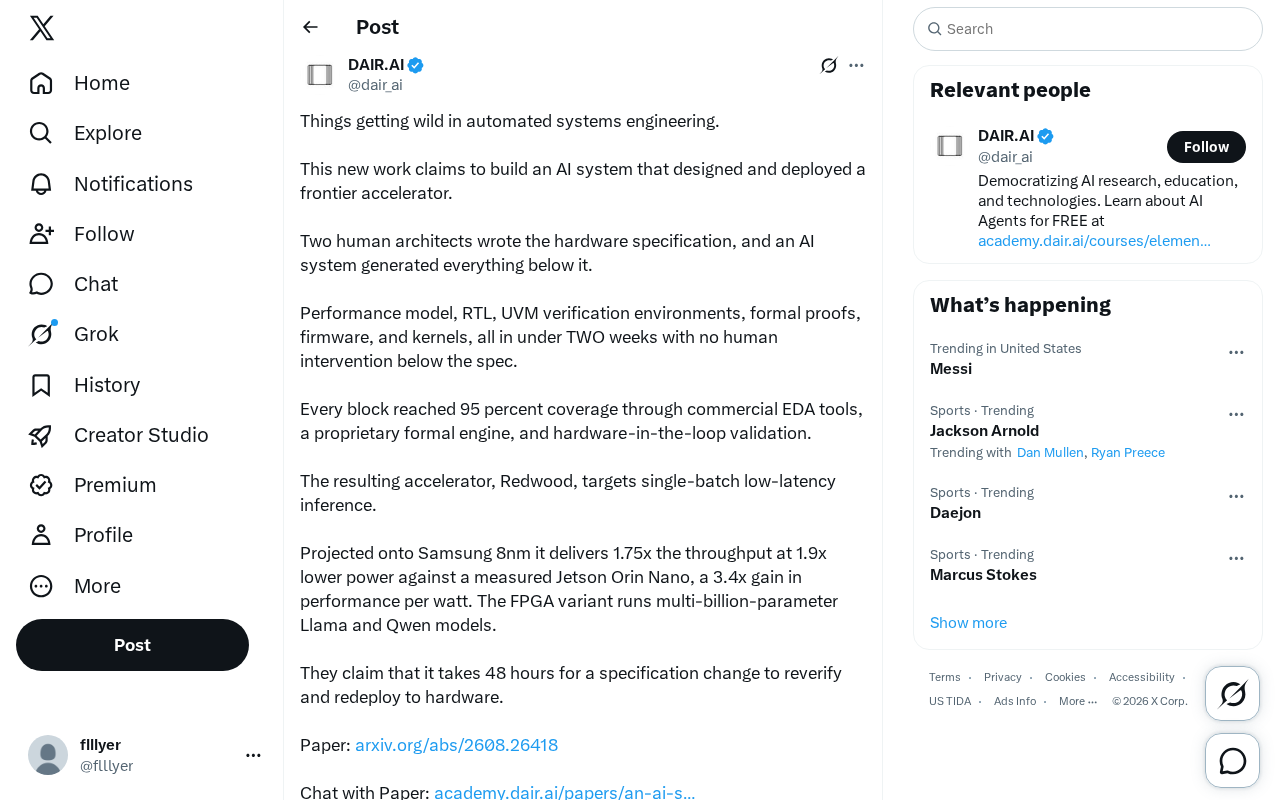

据公开的研究成果，一套AI系统在仅两名人类架构师编写硬件规格说明书的前提下，自动生成了规格之下的所有内容——性能模型、RTL代码、UVM验证环境、形式化证明、固件和内核，全程在两周内完成，且规格层以下没有任何人工干预。

这意味着人类的工作被压缩到了最抽象的顶层：定义"我们想要什么"，而"如何实现"的全部工程细节，交由AI系统闭环完成。这是自动化系统工程（Automated Systems Engineering）领域一次极具野心的尝试，也让芯片设计自动化的讨论进入了全新阶段。

Redwood：面向低延迟推理的专用加速器

这套AI全自动流程的产物是一款名为 Redwood 的AI加速器，专门针对单批次（single-batch）低延迟推理场景进行优化。这类场景在边缘部署和实时交互式AI应用中至关重要——你需要的不是海量并发吞吐，而是单个请求的最快响应时间。

Redwood 性能数据一览

根据研究方公布的投影数据，Redwood 在 三星 8nm 工艺上的表现相当亮眼：

• 相较实测的 Jetson Orin Nano，推理吞吐量达到 1.75 倍
• 功耗降低 1.9 倍
• 综合计算，每瓦性能提升 3.4 倍

每瓦性能（Performance per Watt）是衡量AI加速器的核心指标，尤其在边缘计算和嵌入式场景中，3.4倍的能效增益足以改变部署的经济模型。此外，Redwood 的 FPGA 变体能够运行数十亿参数级别的 Llama 和 Qwen 模型，说明这套设计并非玩具级验证品，而是能承载主流大语言模型的实用架构。

单批次低延迟推理（single-batch low-latency inference）与高吞吐批量推理代表了AI加速器设计的两种根本性权衡。高吞吐场景下，加速器通过将大量请求打包成大批次（large batch）来最大化矩阵运算单元的利用率，牺牲单次响应延迟换取整体吞吐量。而单批次场景下批次大小为1，矩阵乘法的计算强度大幅下降，访存带宽成为主要瓶颈，此时传统为高吞吐优化的GPU架构效率会显著下降。针对这一场景的专用加速器通常在片上存储（SRAM）容量、低延迟互连和权重预取机制上做特殊设计。边缘部署和实时对话类AI应用（如语音助手、实时翻译）对首token延迟极为敏感，是这类加速器最直接的应用场景。

全流程闭环：从自动验证到硬件在环部署

真正让这项工作引人注目的，不是生成了RTL代码本身，而是它打通了从代码生成到验证再到硬件部署的完整闭环。

研究声称，每一个功能模块都通过以下手段达到了 95% 的验证覆盖率：

• 商用 EDA 工具（电子设计自动化行业标准工具链）
• 专有的形式化验证引擎
• 硬件在环（Hardware-in-the-Loop）验证

覆盖率是芯片验证质量的关键门槛。95% 的自动化覆盖率意味着AI系统不仅会"写代码"，还能自主构建测试环境、执行形式化证明、并在真实硬件上验证功能正确性。这三层验证手段的组合，恰恰是传统芯片团队投入大量人力和时间的环节。

48小时完成一次完整迭代

更值得关注的是迭代速度。研究方称，一次规格变更从修改到重新验证、再到重新部署上硬件，只需要 48 小时。

在传统芯片开发流程中，一次规格级别的改动可能引发数周甚至数月的重新验证周期。如果48小时的闭环真实可靠，这将从根本上改变硬件设计的迭代节奏——让芯片开发第一次接近软件领域习以为常的"快速迭代"体验。

UVM（Universal Verification Methodology）是芯片验证领域的行业标准方法论，基于SystemVerilog语言构建，通过面向对象的框架组织测试激励、参考模型和覆盖率收集。一套完整的UVM验证环境搭建通常需要数周时间，且需要专职验证工程师维护。形式化验证（Formal Verification）则通过数学方法穷举所有可能的输入状态来证明电路行为的正确性，相比仿真测试更严格，但对工程师的数理背景要求极高。硬件在环（Hardware-in-the-Loop，HiL）验证是指将生成的RTL代码综合并部署到FPGA上，在真实时序环境中运行测试用例，能够捕获纯仿真难以暴露的时序和接口问题。三种验证手段各有侧重：UVM侧重功能覆盖、形式化验证侧重逻辑正确性证明、HiL侧重真实硬件行为——同时自动化这三层，是该工作在验证层面最值得关注的技术主张。

如何理性看待这项成果

从公开信息来看，这项工作的核心意义在于展示了一种新的芯片工程范式：人类专注于顶层意图与规格定义，AI负责其下全部的实现、验证与部署链条。

不过，保持理性审视非常必要。目前信息主要来源于研究方自身发布的内容，以下几个关键点仍待独立验证：

• 性能数据基于投影（projected）而非流片实测。三星8nm上1.75倍吞吐、3.4倍能效比是基于模型推算，实际流片后的数据可能存在差距。
• 对比基准的公平性存疑。Jetson Orin Nano 是一款通用边缘计算平台，专用加速器在特定推理任务上超越它并不意外，关键要看对比条件是否对等。
• 95%覆盖率的具体定义。覆盖率有代码覆盖率、功能覆盖率、分支覆盖率等多种口径，不同定义下的含金量差异巨大。
• "无人工干预"的实际边界。规格之下全自动的前提，是人类编写了一份足够精确的硬件规格说明书——这份规格本身的工程含量和编写难度并未被充分披露。

RTL（Register Transfer Level，寄存器传输级）是芯片设计中介于系统架构与物理版图之间的关键抽象层，用硬件描述语言（HDL，如Verilog或VHDL）描述数据在寄存器之间的流动逻辑。RTL代码是EDA工具链进行逻辑综合、布局布线的直接输入，其质量直接决定最终芯片的面积、时序和功耗。自动生成RTL代码此前已有学术探索，但这些工作通常局限于小型模块或特定电路结构，且生成结果往往需要人工修正才能通过综合与验证。该研究声称对完整加速器的所有功能模块均实现了自动RTL生成且通过多层验证，若属实则代表了生成规模和可靠性的显著跃升——但这也正是需要独立复现才能确认的核心主张。

硬件设计的AI拐点正在到来

无论最终数据能否经受同行评审的严格检验，这项工作都指向一个清晰趋势：AI正在从芯片的"使用者"演变为芯片的"设计者"。当AI系统能够自主完成从架构实现到验证部署的全栈流程，芯片设计的门槛、成本与开发周期都可能被重新定义。

如果闭环迭代真能压缩到48小时，硬件领域的敏捷开发时代或许正在到来。对这一方向感兴趣的读者，建议直接查阅原始论文，结合未来的流片实测数据与独立复现结果，再对这些惊人数字做出最终判断。
