AI智能体设计芯片：高层抽象HLS工作流实现2.6倍加速

用AI智能体设计芯片，从RTL转向高层抽象

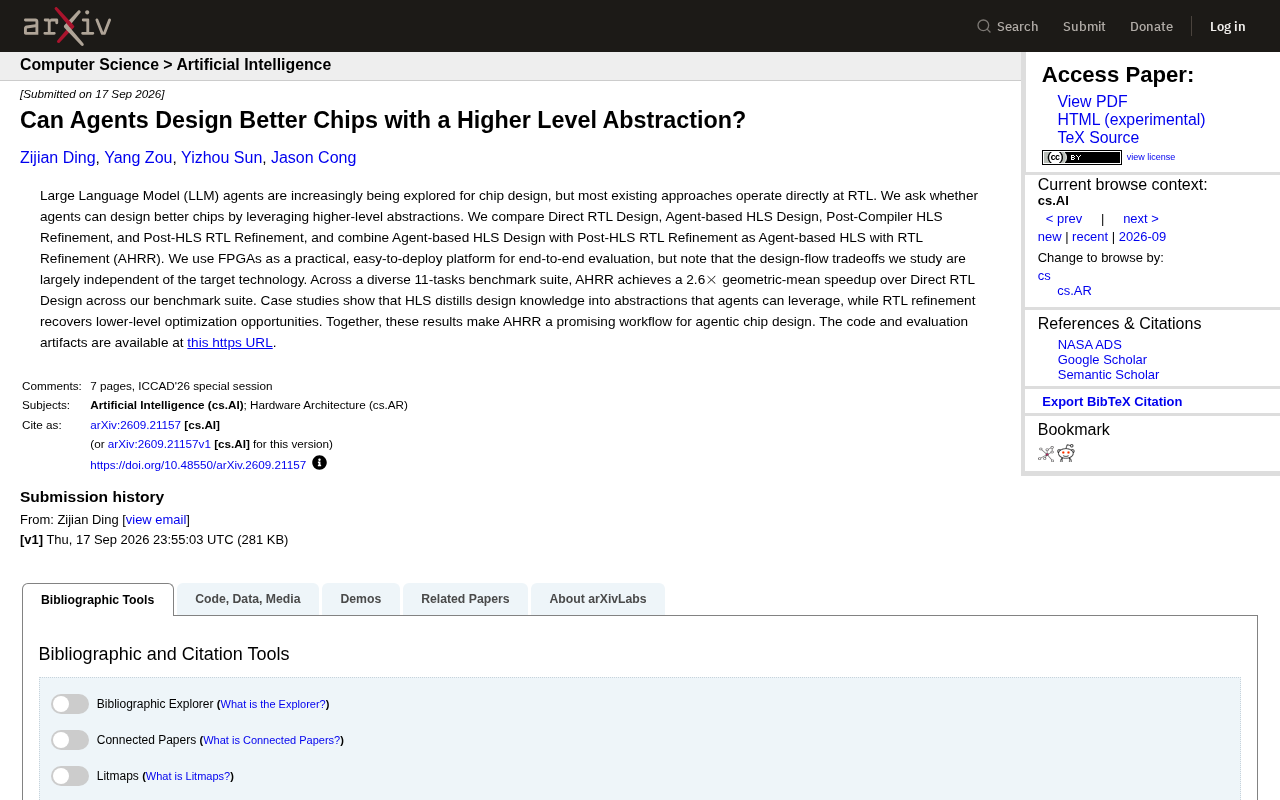

大语言模型（LLM）智能体正被越来越多地引入芯片设计流程，但目前大多数方案都直接工作在寄存器传输级（RTL）这一底层抽象上。一篇最新arXiv论文（arXiv:2609.21157）提出了一个值得深思的问题：如果让智能体在更高层次的抽象上工作，它们能否设计出更好的芯片？

答案是肯定的。研究团队通过引入高层综合（HLS，High-Level Synthesis）作为智能体的工作层，配合RTL级别的细化优化，在多任务基准测试上相比直接RTL设计取得了平均 2.6倍 的几何平均加速。这一结果为“智能体驱动的芯片设计”提供了一条颇具前景的新路径。

四种设计路径的对比实验

为了系统性地评估抽象层级对智能体设计效果的影响，研究团队设计并对比了四种不同的工作流：

直接RTL设计（Direct RTL Design）

这是目前多数LLM芯片设计智能体采用的方式，智能体直接生成和修改RTL代码。它的问题在于抽象层次太低，智能体需要处理大量底层细节，容易在复杂设计中迷失方向。

RTL（寄存器传输级，Register Transfer Level）是硬件设计中描述数字电路的一种抽象层次，设计者需要明确指定寄存器之间的数据流动、时钟边沿触发的逻辑操作以及组合逻辑结构。Verilog和VHDL是最常用的RTL描述语言。RTL设计要求设计者对时序、流水线、资源复用等底层细节有深入理解，一个中等复杂度的模块往往需要数百乃至数千行代码，其中充满了与功能逻辑无直接关系的结构性样板代码。对于LLM智能体而言，这意味着它需要在极高的"噪声"环境下维持对整体设计意图的把握，稍有偏差便会引入难以调试的时序违例或逻辑错误。

基于智能体的HLS设计（Agent-based HLS Design）

让智能体在HLS这一更高抽象层上工作。HLS将设计意图用类C语言等高级方式描述，再由编译器自动生成RTL。研究发现，HLS能够把设计知识“蒸馏”成智能体可以有效利用的抽象结构，降低了智能体的认知负担。

高层综合（HLS，High-Level Synthesis）允许设计者用C、C++或SystemC等高级语言描述硬件的行为逻辑，再由综合工具（如Xilinx Vitis HLS、Intel HLS Compiler）自动推断出对应的RTL实现，包括流水线调度、资源绑定和时序约束。HLS的核心优势在于设计者可以通过pragma指令（如pipeline、unroll、dataflow）在较高抽象层次上指导优化方向，而无需手写每一根寄存器的连线。这种方式大幅缩短了设计周期，同时也使代码更易于被具有软件编程背景的工具或模型理解和生成。对LLM智能体而言，C风格的描述语义更接近其训练语料的分布，使其能更准确地将功能需求映射为合法且高效的硬件描述。

编译后HLS细化与HLS后RTL细化

研究还评估了两种细化策略：一种是在编译器生成结果后对HLS层面进行细化（Post-Compiler HLS Refinement），另一种是在HLS生成RTL之后再对RTL进行细化（Post-HLS RTL Refinement）。后者的价值在于，它能够重新挖掘那些只有在底层才能实现的优化机会。

AHRR：融合高层抽象与底层优化

论文的核心贡献是将“基于智能体的HLS设计”与“HLS后RTL细化”结合，提出了名为 AHRR（Agent-based HLS with RTL Refinement） 的完整工作流。

这个组合的设计理念很清晰：先让智能体在高层抽象上快速构建结构合理、逻辑清晰的设计，再回到RTL层面回收底层优化空间。用研究团队的话说，HLS负责“将设计知识蒸馏为智能体可利用的抽象”，而RTL细化则“恢复了底层的优化机会”。两者结合，既发挥了高层抽象的效率优势，又保留了底层调优的精细度。

在一个包含 11个多样化任务 的基准测试套件上，AHRR相比直接RTL设计实现了2.6倍的几何平均加速。这一数字表明，抽象层次的选择对智能体芯片设计的效果有着实质性影响。

FPGA作为验证平台与结论的普适性

研究团队选择FPGA作为端到端评估平台，原因在于其部署便捷、迭代快速，适合做完整工作流的验证。不过论文特别强调，他们所研究的设计流程权衡（design-flow tradeoffs）在很大程度上与目标工艺无关——也就是说，AHRR的思路不仅适用于FPGA，也有望迁移到ASIC等其他芯片实现路径上。

案例分析进一步印证了这一结论：HLS抽象帮助智能体更好地理解和组织设计，而RTL细化则补足了纯高层方法在性能上的短板。这种“先抽象后细化”的分层策略，可能会成为未来智能体芯片设计的一种通用范式。

FPGA（现场可编程门阵列）是一种可在出厂后通过编程反复配置其内部逻辑结构的集成电路，与一次性流片的ASIC相比，其迭代成本极低，非常适合作为设计方法论研究的验证载体。FPGA的资源单元（查找表LUT、触发器FF、DSP块、片上存储BRAM）与ASIC的标准单元在抽象结构上存在差异，但RTL设计范式和HLS工具链在两类平台上高度一致。这意味着在FPGA上验证的工作流优化策略，其核心逻辑同样适用于面向台积电、三星等工艺节点的ASIC设计流程，只需替换后端综合与布局布线工具即可。这也是论文声称结论具有跨工艺普适性的技术依据。

对智能体芯片设计的启示

这项工作最重要的意义，或许不在于2.6倍这个具体数字，而在于它揭示了一个方向性洞见：让AI智能体在合适的抽象层次上工作，比单纯堆砌算力或让它硬啃底层代码更有效。

对于正在探索AI辅助硬件设计的团队来说，这提供了一个可复现的参考框架。研究团队已经将代码和评估工件开源（GitHub: ZijD/AHRR），感兴趣的开发者可以基于此进一步验证和拓展。

随着LLM智能体能力的不断提升，如何为它们设计合理的“工作抽象”将成为一个关键课题。AHRR的实践表明，抽象层次的工程选择，本身就是智能体系统设计的重要组成部分。
