CAD World基准：AI Agent画工程图为何只有17.5%成功率

CAD自动化的评测空白终于被填补

计算机操作智能体（Computer-Use Agent）近来发展迅猛，它们能看懂软件界面、自动操作鼠标键盘完成用户指令，与传统调用特定API的工具不同，其核心是模拟人与图形界面交互的过程。但过去的评测基准大多集中在网页操作和普通桌面软件上，很少涉及CAD这类专业工程软件。

一篇名为CAD World的新研究，专门针对机械CAD领域的长流程任务做评测，成为首个面向机械CAD长流程工作流的计算机操作基准。这个领域的自动化一直是难题——CAD对操作精度和状态追踪的要求远高于普通软件，刚好能测出当前智能体的真实能力边界。

结果颇具冲击力：一共测试了七个主流计算机操作智能体，跑完全部200个任务后，最强的GPT-5.4成功率仅有17.5%，而人类专家的成功率是87%。这个巨大的鸿沟，正是CAD World想要暴露的核心问题。

计算机操作智能体（Computer-Use Agent）的技术路线与传统RPA（机器人流程自动化）有本质区别。RPA依赖预先录制的脚本或硬编码的界面元素定位，一旦软件版本更新或界面布局变动就会失效。计算机操作智能体则通过视觉语言模型（VLM）实时解读屏幕截图，动态决定下一步操作——类似于让模型"看着屏幕思考"，而非按固定剧本执行。这使得它们理论上能应对界面变化和未曾见过的操作场景，但也带来了推理链条长、错误累积、操作精度难以保障等新挑战，这正是CAD这类高精度专业软件能充分暴露其局限的原因。

为什么CAD场景如此之难

画一个机械零件可能需要上百步操作，一步错后面全错。论文归纳了CAD场景的几大核心难点。

从2D界面推理3D结构是第一道门槛。两条线看起来挨在一起，实际要判断它们是否重合、平行，这些几何关系的理解并不简单。操作精度要求极高是第二个难点，点错一个按钮、输错一个参数，整个模型的约束关系就会全乱，而且错误会一直传递到后续步骤，很难修正。

更关键的是后两点。真实的CAD工作流都是长流程，往往需要几十到上百步操作，跨越草图、特征树、装配、仿真多个模块，智能体必须记住前面的操作状态并跟着流程调整策略。同时，结果正确性不能只看外观：两个模型看起来一模一样，可能尺寸差0.1毫米、约束关系不同，后续生产或仿真就会出问题。合格的模型必须是可编辑、可测量、符合工程规范的，这与普通软件只要完成表面操作就达标完全不是一个标准。

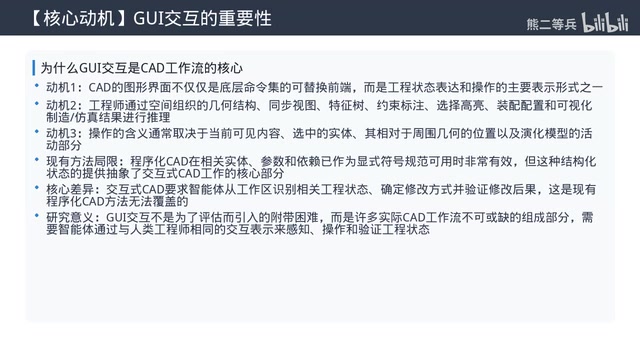

此前不少CAD相关AI研究走的是生成CAD代码或几何模型的路线，跳过了GUI界面。但现实里工程师都是对着GUI操作，不会写代码生成模型。生成代码再运行，等于把中间最核心的交互过程都省略了——如何从界面里找到当前需要修改的特征、如何验证改完的结果，这些能力根本测不出来。CAD World的核心思路正是让智能体和人类工程师用一样的GUI交互，考验它能否通过界面感知、操作、验证工程状态。

参数化建模是现代机械CAD软件的核心范式，与早期的直接建模（Direct Modeling）有本质区别。在参数化建模中，模型由一系列有序的特征操作（Feature Tree）构成，每个特征都保存着可修改的参数和几何约束关系。修改早期步骤的参数，后续所有依赖该参数的特征会自动重新计算。这种设计让工程模型具备可编辑性，但同时也意味着操作顺序极为关键——在错误的状态下执行正确的命令，或在正确步骤上输入错误参数，都会导致约束求解器失败或产生无效几何体。智能体不仅要知道"做什么"，还要理解当前特征树的状态，判断自己处于哪个建模阶段，这对上下文状态追踪能力要求极高。

200个任务与四大评估特性

CAD World包含200个任务，覆盖11个工作流类别、183个不同知识点，范围涵盖草图绘制、零件建模、装配、制造（CAM）、编程、仿真、测量、工程图等机械设计全流程。其中草图类63个任务（60个知识点）、零件建模类77个任务（61个知识点）占据大部分，还包括倒角、圆角等此前很多CAD数据集很少覆盖的实际工程操作。

每个任务配置都很完整，包含自然语言指令、初始软件状态、可选参考素材和自动执行的评估器。智能体只能通过屏幕截图看界面、输出鼠标键盘操作，最终评估看的是保存的CAD文件本身是否正确，而非文字回答或视觉相似度。哪怕做出来的模型看起来像个三角棱柱，只要结构、几何参数或建模过程不符合要求，照样算失败。

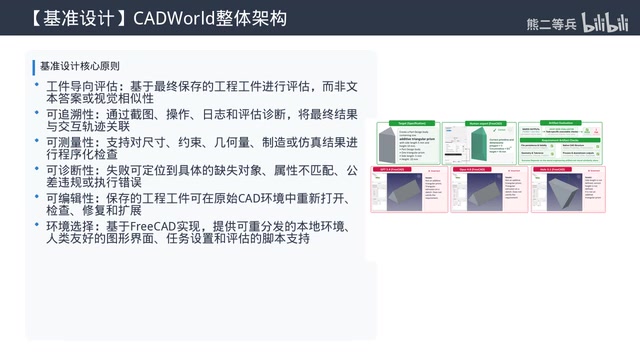

评估器设计满足四个特点：可追溯（所有截图、日志、评估结果都能对应，知道哪一步出错）、可测量（尺寸、约束、仿真结果自动检查）、可诊断（失败时能定位到缺对象、属性不匹配、公差超标还是执行错误）、可编辑（保存的文件能直接用原软件打开修改）。为实现这些，作者选用开源的FreeCAD作为运行环境，免费可分发、有完整GUI支持，便于其他研究者复现。

整个标注和验证过程花了约三个月、1300人时，指令中位数长度63个词，任务来源包括FreeCAD工作台功能、CAD教程文档和常见机械设计工作流。

17.5%背后：失败阶段在后移

实验中所有模型运行都在统一的CAD World运行器里进行，FreeCAD跑在预构建的Ubuntu虚拟机中，用Docker和QEMU管理。智能体没有任何特权，不能直接访问文件或调用API，每个任务最大100步。

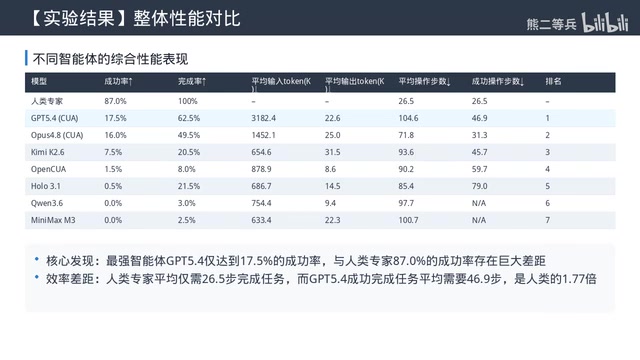

结果的对比相当悬殊。人类专家成功率87%、平均仅需26.5步；而最强的GPT-5.4成功率17.5%、完成率62.5%、平均动作步数104.6步，成功任务平均也要46.9步，几乎是人类的两倍。第二名Opus-4.8成功率16%、平均成本10美元一个任务。其余模型表现更差：Kimi K2.6为7.5%，OpenCUA 1.5%，还有两个模型成功率直接为0，且这些低性能模型动作步数反而更多，基本都在做无效操作甚至陷入死循环。

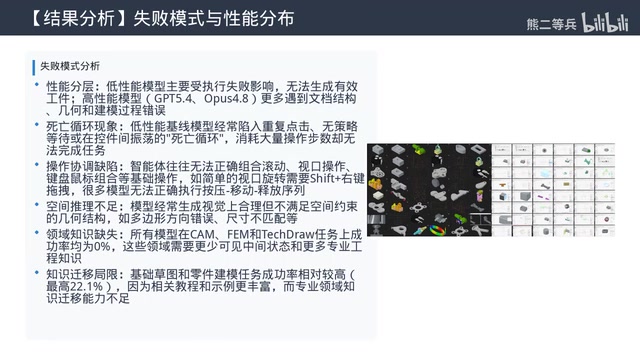

一个有价值的规律是：随着模型能力提升，失败阶段会往后移而非直接消失。低性能模型大多在执行环节失败、产不出有效工件；GPT-5.4和Opus-4.8这类强模型大多能保存出可读的CAD项目，但失败原因变成了文档结构错误、几何错误、建模流程错误。这说明通用UI交互问题解决之后，下一个瓶颈是在整个工作流里保持工程语义的一致性——不仅要会点界面，还要懂工程设计的逻辑和规则。

与已有基准的差异及未来价值

通用计算机操作基准如WebArena主要测网页交互，OSWorld扩展到普通桌面应用，OSWorld 2.0开始涉及长流程，但CAD只是其中很小一部分，没有系统覆盖草图约束、参数化建模、装配、CAM等专业内容。专门的CAD基准如ABC、Fusion360Gallery、Text2CAD等，大多测几何生成或代码生成，不需要操作GUI，流程也短。

CAD World在GUI交互、原生可编辑、精确参数化表示、人类专家编写任务、任务特定评估、长流程（均超40步）这几个维度上同时满足，填补了空白。它的价值不止于评测：每个任务都有专家演示轨迹、完整状态和评估标准，可用来微调专门的CAD操作智能体。

研究者也坦承差距巨大。17.5%的成功率只能算刚入门，离商用还很远；真实工业设计场景可能有上千步操作，涉及更多跨模块协作与标准规范。但CAD World的思路可以复用到电子设计自动化、建筑设计、音视频剪辑等其他专业软件领域，推动计算机操作智能体从通用场景走向垂直专业场景。这项研究最值得肯定之处，是没有为提高成功率而简化任务或给模型开特权，而是把真实工业场景的难点完整暴露给AI社区——只有直面真实难点，技术才能真正落地。

FreeCAD是一款基于OpenCASCADE几何内核的开源参数化CAD软件，支持零件设计、装配、FEM仿真、CAM路径规划等多个工作台，是目前功能最完整的开源机械CAD平台之一。相比商业软件如SOLIDWORKS或Fusion 360，FreeCAD可免费分发、支持Python脚本自动化，且能通过命令行或API读取内部模型状态，这为CAD World的自动评估器实现精确的几何参数检查（如尺寸、约束状态、拓扑结构）提供了技术基础。选择FreeCAD也意味着基准可被任何研究者在本地复现，无需商业软件许可证，有助于降低后续社区研究的门槛。
