diagram-design：让AI画出编辑级架构图的开源设计系统

当AI配图只会画圆角方块

给技术文章配一张架构图，本应是提升可读性的加分项。但很多人都遇到过这样的尴尬：把需求丢给AI，吐出来的却是清一色的圆角方块——配色单调、风格模板化，跟整站的视觉调性完全不在一个频道上。这些图能用，但看着总觉得「差点意思」，更像是随手凑合的占位符，而非精心设计的表达。

问题的根源不在AI的绘图能力，而在于缺少一套统一的设计系统来约束输出。所谓设计系统（Design System），是一套包含设计原则、组件库、样式规范和使用指南的完整体系，它在细粒度上约束了间距、字体层级、图标风格、配色比例等参数，确保不同人、不同时间产出的视觉内容保持一致性。当AI缺少这样的约束时，它的每次输出都是基于训练数据的概率采样，自然难以保持风格统一。

这正是开源项目 diagram-design 想要解决的核心痛点。它为 Claude Code 装上了一个专门制作编辑风格图表的技能，目前该仓库已经积累到 19.2K star，在同类工具中热度相当可观。这里需要补充一下背景：Claude Code 是 Anthropic 推出的命令行编码工具，允许 Claude 直接在终端中读写文件、执行命令、操作项目，其核心能力在于理解整个代码库的上下文并基于自然语言指令完成开发任务。diagram-design 本质上是为 Claude Code 编写的一套结构化技能（skill），通过预设的提示词模板和样式规范，让 Claude Code 在生成图表时遵循特定的设计系统，而非依赖模型自身的默认行为。

27种视觉类型与三套静态主题开箱即用

diagram-design 最直观的价值，在于它一口气打包了 27 种视觉类型。这意味着无论你要表达的是系统架构、数据流转还是流程时序，都能找到对应的现成模板，而不必让AI每次从零「臆想」一个布局。

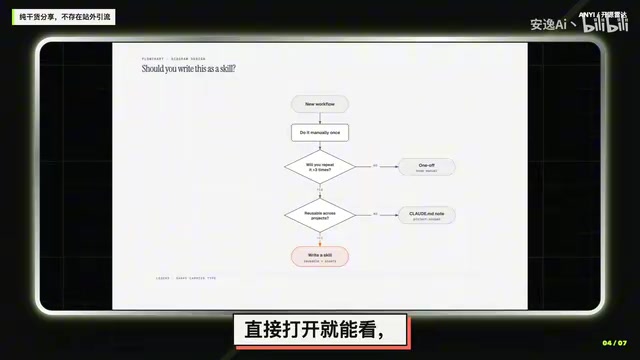

更实用的是，每种视觉类型都同时提供了浅色、深色和全编辑三套静态样例。这套设计让上手成本降到最低——

• 无需构建步骤：不用跑 build 流程，clone 或安装后直接打开就能看到效果；
• 不依赖 JavaScript：静态呈现，避免了运行时的复杂环境；
• 无外部图片依赖：所有素材自包含，不用担心资源加载失败。

对于内容创作者而言，这种「开箱即看」的特性极大降低了试错成本。你可以先浏览所有样例，挑中风格再动手，而不是画完才发现方向跑偏。

行为模式的智能映射：从语义到视觉的翻译层

diagram-design 一个值得关注的设计巧思，在于它处理行为类需求的方式。

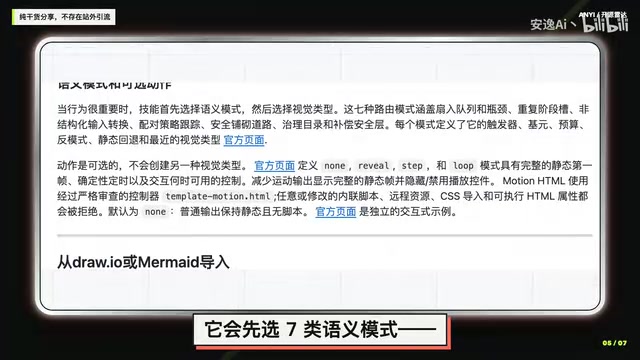

当我们要描述的不是静态的系统结构，而是动态的行为逻辑时——比如「请求如何分流」「策略如何追踪」「安全如何逐层铺开」——传统图表往往难以直接对应。diagram-design 引入了 7 类行为模式，先把抽象的行为概念归类，再映射到最接近的现成视觉类型上。

这个思路的高明之处在于：它既没有为了应付各种行为场景而无限膨胀视觉类型的数量，又能让「对列」「追踪」这类相对抽象的概念，稳稳落到一张已有的成熟图里。本质上，这是一层「语义到视觉」的翻译中间层，让AI的选择更有章法，而非随机发挥。

从技术哲学的角度来看，这种映射思路借鉴了软件工程中「抽象层」的经典设计理念。在编译器设计中，中间表示（Intermediate Representation, IR）将高级语言的语义抽象为统一的中间形式，再映射到具体的目标机器指令。diagram-design 的做法如出一辙：先将用户的行为意图（如分流、追踪、层叠）抽象为 7 类标准化的行为模式，再将每种模式映射到最匹配的视觉模板上。这种间接映射避免了视觉类型的组合爆炸——如果 27 种视觉类型要和所有可能的行为场景一一对应，数量将会迅速膨胀到难以维护的程度——同时也保证了输出结果的可预测性和一致性。

兼容存量文件：draw.io 与 Mermaid 图表直接复用

对于已经积累了大量图表资产的团队来说，工具的迁移成本往往是采纳与否的关键。diagram-design 在这一点上考虑得很周到。

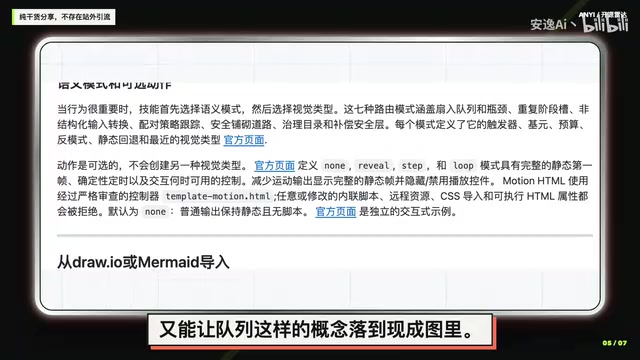

如果你手头已经有用 draw.io（.io）或 Mermaid 制作的原始文件，完全不用推倒重来、重新推导逻辑。你可以直接把这些原文件交给这个技能，它会用同一套设计系统，按你指定的目标尺寸和细节档位重新绘制一遍。

这里简单介绍一下这两种工具的背景：draw.io（现更名为 diagrams.net）是一款开源的在线绘图工具，支持导出为 XML 格式的 .drawio 或 .io 文件，广泛用于系统架构图、流程图和 UML 图的绘制，几乎是技术团队的标配工具。Mermaid 则是一种基于文本标记的图表描述语言，用户通过类似 Markdown 的简洁语法定义图表逻辑，渲染引擎再将其转化为 SVG 或 PNG 图像。Mermaid 的独特优势在于它可以直接嵌入 Markdown 文档，并被 GitHub、GitLab、Notion 等主流平台原生支持，非常适合「图表即代码」的文档维护方式——图表的变更可以像代码一样被 Git 追踪和审查。

这意味着存量图表可以被「批量翻新」，统一到一致的视觉语言下。对于希望整站图表风格保持统一的内容平台或技术文档站，这种复用能力显得尤为实用——既保留了原有的信息结构，又刷新了呈现风格。

安装方式选择：本地安装 vs 托管安装的关键差异

最后一个需要注意的实操细节，关系到你是否打算自定义风格。

diagram-design 提供了两种安装路径，但它们在更新机制上存在重要差异：

• 托管安装：更适合直接使用官方默认风格的用户，但它在更新时会覆盖掉 styleguide.md——也就是你的自定义样式配置会被抹掉；
• 本地路径安装（clone 仓库）：如果你想改造风格、维护自己的设计规范，就必须克隆仓库走本地安装，才能保住自定义配置不被更新冲掉。

styleguide.md 文件本质上是整个设计系统的配置中心，类似于前端项目中的 .eslintrc 或 tailwind.config.js，它集中定义了配色方案、字体规范、间距参数和组件样式等关键视觉变量。托管安装时的覆盖问题，在软件工程中是一个常见的配置管理挑战——类似于 npm update 可能覆盖手动修改的依赖内容。业界的通用解法是通过 fork 或本地克隆获得完整控制权，并利用 Git 的版本管理能力追踪自定义修改与上游更新之间的差异，在需要时通过 git merge 或 git rebase 有选择地合并上游的新功能。

这个细节看似不起眼，却直接决定了长期使用中的体验。凡是有品牌视觉一致性要求、需要深度定制的场景，建议一开始就选本地路径安装，避免后续更新带来的意外损失。

小结

diagram-design 的核心思路，是用一套设计系统替代AI的随机发挥，把「配图」这件事从凑合变得专业。27 种视觉类型、三套主题、行为模式的智能映射，以及对 draw.io/Mermaid 存量文件的复用，共同构成了它的实用价值。对于经常需要给技术内容配图、又苦于风格不统一的创作者和团队来说，它提供了一个值得认真尝试的方案。而在采纳时，记得根据自己是否需要定制风格，谨慎选择安装方式。
