DSH插件实战：让AI Agent自动完成天线设计全流程

当AI Agent走进CST：天线设计的自动化尝试

天线设计长期以来是射频工程中门槛极高的环节，工程师需要在CST等专业电磁仿真软件中反复调整几何结构、设置激励与场监视器、迭代优化S11参数，整个过程既耗时又依赖经验。一位B站UP主分享了自己开发的DSH插件，尝试把大语言模型Agent引入这一流程，让AI自动驱动天线的设计与迭代。

这套工具的核心思路，是把CST与MCP（Model Context Protocol）打通，让Agent能够直接操作仿真软件，完成从几何建模到结果评估的闭环。对于习惯了手工拖拽参数的射频工程师来说，这是一次颇具想象力的工作流重构。

服务配置：打通CST与MCP的第一步

插件的起点是服务配置界面。用户需要在这里填入CST和MCP的路径，系统会进行本机的路径校验，确认目标路径确实存在，并提供探测功能来验证连接是否正常。这一步看似基础，却是整个自动化链条能否跑通的关键——Agent要操控CST，必须先建立起稳定的软件接口。

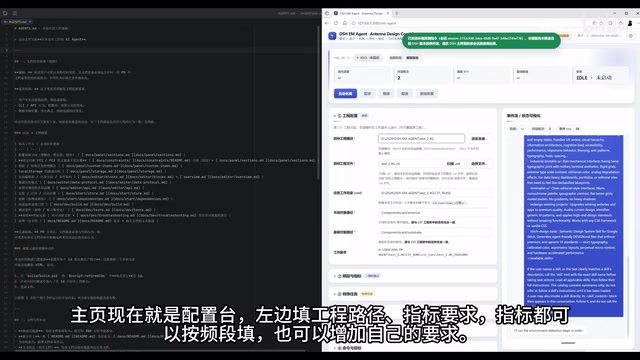

进入主页后，配置台被清晰地分为左右两部分。左侧用于填写工程路径和指标要求，所有需要评估和计算的设计目标都可以在此设定。值得关注的是，插件还为特殊约束保留了单独的配置栏，用户可以增加自己的个性化要求，而不必受限于预设模板。

这种设计让工具在通用性和灵活性之间取得平衡。不同的天线应用场景往往有各自的边界条件，能够自定义约束意味着Agent的优化方向可以被精确引导。

MCP（Model Context Protocol）是由Anthropic提出并推动的一套开放协议，旨在为大语言模型提供标准化的"工具调用"接口。其核心思想是：将外部软件、数据库或API封装成符合MCP规范的服务端，AI Agent通过统一的协议与之通信，从而摆脱为每个软件单独开发适配层的繁琐工作。在这套框架下，CST仿真软件被包装成一个MCP Server，Agent可以像调用函数一样向其发送"创建几何体""设置激励端口""运行仿真""读取S11曲线"等指令，软件的操作逻辑对Agent完全透明。这种架构的优势在于可复用性——理论上，同一套Agent逻辑可以通过更换MCP Server快速迁移到其他仿真软件（如HFSS、ADS等），而无需重写核心推理流程。

结果监控：无需切换界面的任务看板

配置台的右侧是结果展示区。按照UP主的介绍，所有的任务状态、迭代进度、候选方案都能在这里实时刷新，而且全程不用切换界面。这一点对实际使用体验的提升相当明显——在传统工作流里，工程师往往要在仿真软件、脚本、记录表之间来回切换，注意力被频繁打断。

插件把原本需要手工完成的CST优化操作集成为按钮式操作。用户只需点击按钮，就能触发对应动作。演示中，CST里的天线此时只有结构和基板，既没有激励，也没有完成后处理、场监视器和日期等设置——这些原本必须人工配置的环节，接下来将交给Agent自主完成。

Agent自主运行：事件流可视化的实时反馈

配置就绪后，整个设计过程交由Agent接管。这是本次演示最具看点的部分。右侧的事件流可视化卡片会实时打印大模型的输出日志，用户可以直观看到Agent的"思考"过程；同时，左侧的CST界面中，Agent正在实际操作天线的几何形状。

这种双向可视化的设计解决了AI自动化工具普遍存在的"黑箱"焦虑。工程师不仅能看到最终结果，还能跟踪Agent每一步的决策逻辑。当AI在几何建模、参数调整上做出选择时，日志的实时输出让整个过程变得可追溯、可干预。

人机协同：对话式指令介入

如果对Agent的自主设计不满意，或者希望补充新的要求，用户可以通过对话输入卡片直接下达指令。这种人机协同的交互方式，保留了工程师对设计过程的控制权，而不是把一切完全交给AI黑箱处理。

随着Agent运行，右侧的运行监控卡片持续刷新数据，达标的S11结果会被显示出来。最终，迭代轮次、对话人次等关键信息也会在最上方的卡片中同步更新。整个闭环从配置、建模、仿真到结果评估一气呵成。

价值与局限：这类工具意味着什么

从演示来看，DSH插件代表了一个值得关注的方向：把通用的大模型Agent能力，嫁接到高度专业化的工程软件上。天线设计的核心难点在于经验与反复试错，而Agent天然擅长在明确目标下进行多轮迭代，两者的结合具备合理性。

不过也应客观看待。本次内容主要是功能演示，并未给出AI设计结果与资深工程师手工设计的性能对比数据，也没有说明在复杂多频段、多目标约束下Agent的表现是否稳定。S11达标只是天线设计的一个指标，增益、方向图、带宽等综合性能是否同样优秀，仍有待验证。

对射频工程师而言，这类工具短期内更可能扮演"效率助手"的角色——承担繁琐的建模和初步迭代，让人把精力集中在关键决策上。真正让AI独立完成高质量天线设计，还需要更多工程实践的检验。但无论如何，把Agent引入CST这样的专业仿真环境，已经是一次有价值的探索。

S11参数（反射系数）是衡量天线输入阻抗匹配程度的核心指标，通常以分贝（dB）表示，数值越低意味着越少的能量被反射回馈电端口。工程上一般要求工作频段内S11低于-10 dB，即90%以上的输入功率被有效辐射。然而S11只描述天线"接不接收能量"，并不反映能量往哪个方向辐射、辐射效率有多高。增益（Gain）体现定向辐射能力，方向图（Radiation Pattern）描述三维空间的辐射分布，带宽则关乎天线的工作频率范围——这些参数共同构成一副完整的天线性能图谱。现实应用中，满足S11的方案可能在增益或方向图上表现欠佳，多目标协同优化的难度远高于单指标收敛，这也正是文章末尾提示"综合性能仍待验证"的深层原因。
