俄导弹惊现英伟达AI芯片：出口管制的致命盲区

一枚从导弹残骸中拆出的AI模块

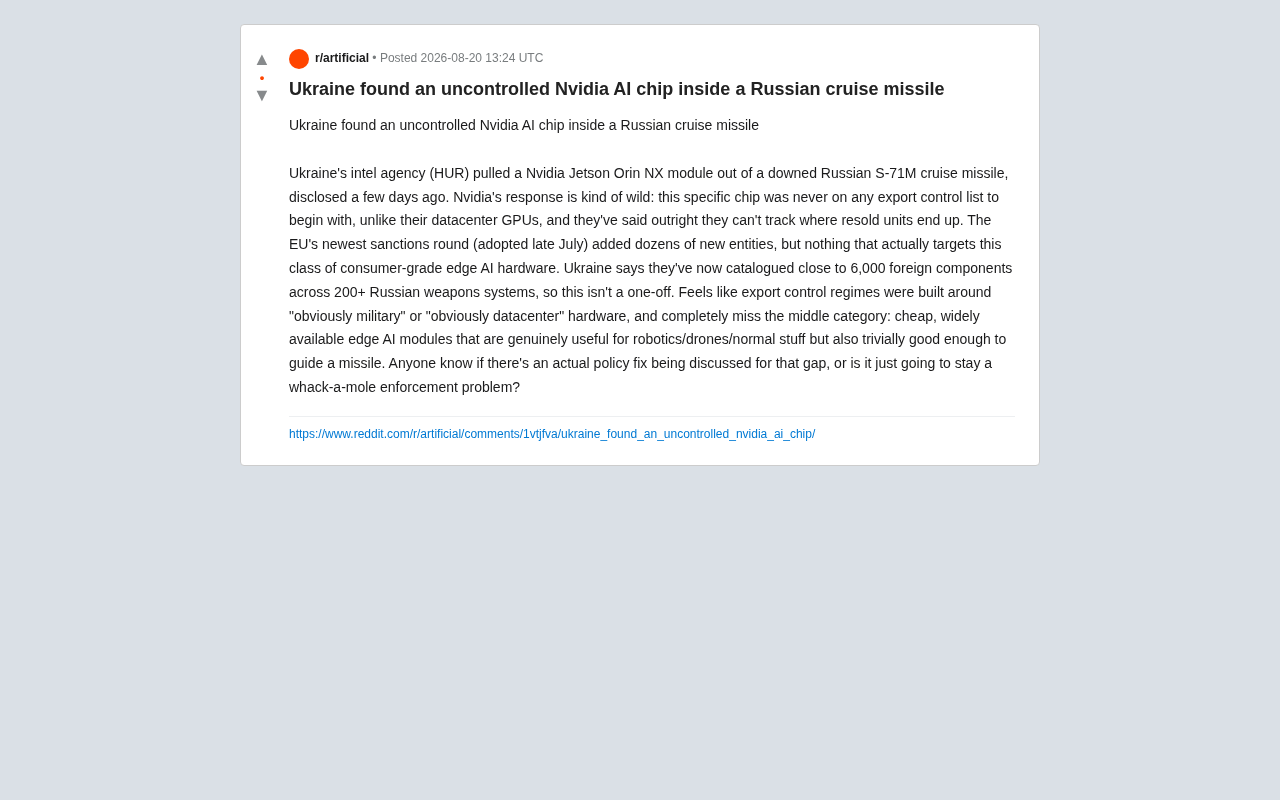

乌克兰情报机构（HUR）近日披露了一则引发广泛关注的发现：在一枚被击落的俄罗斯S-71M巡航导弹内部，拆解出了一块英伟达Jetson Orin NX边缘AI计算模块。这块巴掌大小的芯片，本是为机器人、无人机和工业视觉等消费级、工业级场景设计的产品，如今却出现在了一件精确制导武器的核心部位。

要理解这一发现的分量，首先需要了解Jetson Orin NX究竟是什么。英伟达的Jetson系列是专为边缘AI计算设计的嵌入式平台——所谓"边缘计算"，是相对于云端数据中心而言的概念，指将AI推理任务部署在靠近数据产生源头的终端设备上，而非将数据回传至远端服务器处理。Jetson Orin NX搭载了基于Ampere架构的GPU和Arm Cortex-A78AE CPU，提供最高100 TOPS（每秒万亿次运算）的AI推理算力，功耗仅为10至25瓦。这种"高算力、低功耗、小尺寸"的组合，使其成为自动驾驶原型车、工业质检系统、智能安防摄像头等场景的理想选择。然而，正是这些特性——能够在紧凑空间内完成实时图像识别和目标分类——也使其天然适配于导弹制导系统的计算需求。

更值得玩味的是英伟达的官方回应。该公司明确表示，这款Jetson Orin NX从未被列入任何出口管制清单——这与其面向数据中心的高端GPU（如受严格限制的A100、H100系列）截然不同。A100和H100之所以被美国商务部工业与安全局（BIS）重点限制，是因为它们的超大规模并行计算能力可直接用于训练大型AI模型和支持超级计算应用，被视为战略级技术资产。而Jetson Orin NX定位于推理端而非训练端，算力量级差了几个数量级，因此从未进入监管视野。同时，英伟达坦言，一旦产品经过二次转售，公司根本无法追踪其最终流向。换句话说，从法律和技术两个层面，这块芯片流入战场都处于一个尴尬的"灰色地带"。

巡航导弹制导系统中的AI角色

要理解一块边缘AI模块为何对巡航导弹有价值，需要回顾现代导弹制导技术的演进。传统巡航导弹依赖**惯性导航系统（INS）结合地形匹配（TERCOM）和数字景象匹配（DSMAC）**技术来实现精确打击。惯性导航通过陀螺仪和加速度计推算位置，但误差会随时间累积；地形匹配则将飞行路径下方的雷达高度剖面与预存地图比对，定期修正航迹。然而，这些传统方法高度依赖预编程的航线数据，面对电子干扰、GPS拒止等对抗环境时脆弱性明显。

引入AI视觉模块后，导弹可以获得一种全新的能力：实时目标识别与自主决策。搭载卷积神经网络（CNN）等深度学习模型的Jetson Orin NX，可以在飞行末段通过光电传感器对地面目标进行实时分类和定位，在GPS信号被干扰的情况下仍能独立完成精确制导。这代表了从"按预设坐标飞行"到"看见并理解目标"的质的飞跃——而完成这一飞跃所需的硬件，不过是一块市售价格几百美元的商用模块。

系统性缺口：6000个外国组件的警示

据乌克兰方面的统计，他们已经在200多种俄罗斯武器系统中，编目记录了近6000个外国制造的组件。这意味着Jetson Orin NX的出现绝非偶然，而是揭示了一个规模庞大、结构性的供应链渗透问题。

这一数字的背景值得深入理解。自2022年西方对俄全面制裁以来，多个独立调查机构（包括英国皇家联合军种研究所RUSI和乌克兰的独立反腐败委员会）持续追踪俄罗斯武器中的外国组件。他们发现这些组件涵盖了从美国德州仪器的微控制器、瑞士意法半导体的运放芯片到日本村田制作所的电容器等各类产品，来源国涉及美国、欧盟、日本、韩国、中国台湾等多个经济体。这些组件大多通过中亚国家（如哈萨克斯坦、吉尔吉斯斯坦）、高加索地区（格鲁吉亚、亚美尼亚）以及土耳其、阿联酋等节点进行中转，形成了一张复杂的"制裁规避网络"。

现有管制体系为何失灵？

问题的根源在于，现行的出口管制框架大多建立在一种二元分类逻辑之上：

• "明显的军用品"：如武器零件、军用雷达组件等，受到严格管控；
• "明显的数据中心/高性能计算硬件"：如英伟达的旗舰级AI训练GPU，因涉及国家安全被重点限制。

当前国际出口管制的基石是**《瓦森纳安排》（Wassenaar Arrangement）**——这是一个由42个成员国组成的多边出口管制机制，前身是冷战时期针对苏联集团的"巴黎统筹委员会"（COCOM）。瓦森纳安排维护着一份"两用物项和技术清单"，列出需要出口许可审查的军民两用商品。然而，这份清单的更新周期较长，通常按年度修订，远远跟不上AI硬件迭代的速度。更关键的是，瓦森纳安排本身不具备法律约束力——它是一个"通知机制"而非"否决机制"，各成员国可以自主决定是否批准某项出口。这意味着即便某一类别的芯片被加入清单，各国的执行力度也参差不齐。

美国的出口管制则主要通过商务部工业与安全局（BIS）管理的**《出口管理条例》（EAR）和商业管制清单（CCL）来实施。2022年10月和2023年10月，BIS两度收紧对华AI芯片出口管制，其限制逻辑主要围绕"互连带宽"和"算力密度"**两个参数划线。但这些参数主要针对的是数据中心级GPU，对边缘推理芯片几乎没有覆盖。

然而，恰恰是介于两者之间的中间地带被完全忽略了——那就是廉价、量产、广泛流通的边缘AI模块。这类产品确实主要用于自动驾驶原型、仓储机器人、安防摄像头等正常商业用途，但其算力和推理能力，也足以承担导弹的目标识别与制导任务。

一块几百美元、能在电商平台或分销商处轻易买到的模块，既是无人机爱好者的开发工具，也可以是巡航导弹的"大脑"。这种军民两用（dual-use）的极端模糊性，正是当前监管体系最大的盲点。

军民两用技术扩散的历史镜鉴

事实上，军民两用技术的扩散难题并非AI时代的新问题。冷战期间，东芝公司曾向苏联出售精密数控机床，使苏联潜艇的螺旋桨噪音大幅降低，严重削弱了北约的反潜能力——这就是1987年轰动一时的**"东芝事件"**，直接促成了多国收紧数控机床出口管制。2000年代，伊朗核计划中被发现大量使用德国西门子公司的工业控制系统（SCADA），这些本用于工厂自动化的设备被用于驱动铀浓缩离心机。更近的例子是商用无人机：大疆等消费级无人机原本面向航拍和农业市场，但在叙利亚、利比亚和乌克兰战场上被广泛改装为侦察和投弹平台。

这些先例揭示了一个反复出现的模式：每当某类民用技术的性能跨越军事应用的"够用"门槛，它就不可避免地会被吸入战争机器。而AI边缘计算模块的特殊之处在于，它跨越这个门槛的速度和广度都史无前例——算力的摩尔定律式增长意味着，今天的消费级产品往往已经超过了几年前军用级别的性能水平。

制裁工具为何堵不住漏洞？

你可能没注意到，欧盟近期通过的最新一轮制裁新增了数十个受限实体，但从公开信息看，并未专门针对这类消费级边缘AI硬件。这暴露出制裁工具在应对新型技术扩散时的结构性滞后：

• 实体清单模式主要打击特定公司或个人，但转售链条上的中间商可以不断更换马甲；
• 产品类别管制难以覆盖那些用途正当、市场巨大的通用芯片；
• 终端用户追踪在多层分销、跨境倒卖的现实面前几乎形同虚设。

值得注意的是，半导体的全球分销体系本身就是一个极其复杂的多层网络。一块芯片从制造商（如英伟达）出发，通常要经过授权分销商（如Arrow、Avnet等全球性电子元器件分销巨头）、区域代理商、本地经销商等多个环节才能到达终端用户手中。在每一个转手节点，产品的最终用途信息都可能被稀释甚至丢失。更何况，半导体行业还存在一个庞大的**"灰色市场"（grey market）**——即非授权渠道的芯片交易，规模据估计达到数十亿美元。在这个市场中，过剩库存、取消订单的芯片、甚至翻新和仿冒产品混杂流通，追溯来源几乎不可能。

结果就是，执法陷入了一场典型的"打地鼠"游戏：封堵一个渠道，货物就从另一个渠道流入。

政策修补的三条可能路径

面对这一缺口，业界和政策界正在讨论几种可能的应对思路：

1. 按算力阈值扩大管控范围

一种思路是不再单纯按产品型号，而是按算力/推理性能阈值来界定管制范围。任何超过某一TOPS（每秒万亿次运算）门槛的边缘AI模块，无论市场定位如何，都可能被纳入更严格的出口审查。

TOPS是衡量AI芯片推理性能的核心指标之一，全称为Tera Operations Per Second，即每秒执行万亿次运算。它主要衡量芯片执行低精度（如INT8或INT4）矩阵运算的速度——这正是神经网络推理的核心计算类型。作为参考，Jetson Orin NX提供最高100 TOPS的INT8推理性能，而英伟达用于数据中心的H100 GPU则可达近4000 TOPS。问题在于，100 TOPS的推理能力对于在导弹飞行速度下完成实时目标检测来说已经绰绰有余——一个经过优化的YOLOv8目标检测模型在这一算力下可以轻松实现每秒数百帧的推理速度。

如果以TOPS为标准划线管控，关键难题在于阈值的设定。设得太低（比如20 TOPS），会将大量用于智能手机、智能家居和工业物联网的芯片一网打尽，严重冲击全球消费电子和工业自动化产业链，造成巨大的经济代价和执行负担；设得太高（比如200 TOPS），则形同虚设。更棘手的是，随着芯片工艺持续进步，边缘AI芯片的算力还在逐年翻番，今天的管制阈值可能在两到三年内就会被入门级产品突破，迫使政策制定者不断下调红线——这本身就是一种监管层面的"军备竞赛"。

2. 强化供应链可追溯性

要求制造商和分销商建立更完整的终端用户溯源机制，甚至引入类似芯片"序列号追踪"的技术手段。这一思路并非空想——在制药和国防工业中，已有较为成熟的序列化追踪系统：每一个药品包装或每一件军用组件都拥有唯一标识符，并在整个供应链中被逐级扫描记录。将类似体系引入半导体分销，理论上可以实现从晶圆厂到终端设备的全链路追踪。

然而，半导体行业的规模和复杂度远超制药行业。全球每年出货的芯片数量以千亿计，仅英伟达Jetson系列的累计出货量就超过百万块。为每一块芯片建立从出厂到终端用户的完整档案，不仅需要巨大的基础设施投入，还面临跨境数据共享的法律障碍——不同国家对商业数据的主权要求各异。正如英伟达所言，二次转售的追踪在技术上极为困难，成本高昂。

3. 将KYC义务引入芯片分销环节

将金融行业的反洗钱"了解你的客户"（KYC）理念引入芯片分销环节，要求经销商对异常大宗采购、可疑目的地进行主动报告和尽职调查。

**KYC（Know Your Customer）**机制在金融领域已有数十年的实践。银行和支付机构在开户和交易过程中，必须核实客户身份、评估风险等级，并对异常交易模式（如突然的大额跨境转账）进行标记和报告。将这一逻辑移植到芯片分销领域，意味着当一家注册在中亚某国的贸易公司突然大批量采购边缘AI模块时，分销商有义务追问其最终用途和终端客户身份，并在必要时向出口管制部门报告可疑交易。美国商务部BIS实际上已经在推动类似的"红旗指标"（red flag indicators）体系，要求出口商对若干可疑信号保持警惕——例如客户拒绝提供终端用户信息、收货地址与申报用途不符、客户愿意支付显著高于市场价的价格等。但将这些义务从大型出口商扩展到遍布全球的中小分销商和电商平台卖家，执行难度将呈指数级上升。

结语：军民边界消融下的技术扩散难题

这枚从导弹中拆出的英伟达芯片，本质上是一个信号：当AI算力变得如此廉价、普及且强大时，"军用"与"民用"的边界正在快速消融。传统的出口管制体系诞生于一个硬件用途清晰可辨的年代，而如今，一块用于组装机器人的模块和一块引导导弹的模块，可能是完全相同的产品。

这种消融并非仅限于硬件层面。在软件层面，开源AI模型（如Meta的LLaMA系列、Stability AI的Stable Diffusion等）的广泛传播意味着，即便硬件受到管控，预训练好的目标检测和图像分割模型也可以免费获取并部署在任何兼容硬件上。硬件管控与软件开源之间的不对称性，使得仅从硬件端堵截的策略天然存在天花板。同时，FPGA（现场可编程门阵列）和ASIC（专用集成电路）等替代计算平台也在快速发展，一旦某类GPU被管控，需求方可能转向这些替代方案，进一步增加监管的复杂度。

短期内，这或许仍将是一场执法层面的消耗战。但从长远看，如何在不扼杀正常技术创新和商业流通的前提下，堵住这个中间地带的漏洞，将是各国监管机构和芯片巨头共同面对的深刻挑战。这不仅关乎地缘政治博弈，更关乎整个AI硬件产业未来的合规逻辑与全球供应链安全。
