ESP32-S3开源Micromouse固件解析：从洞洞板到全美大赛季军

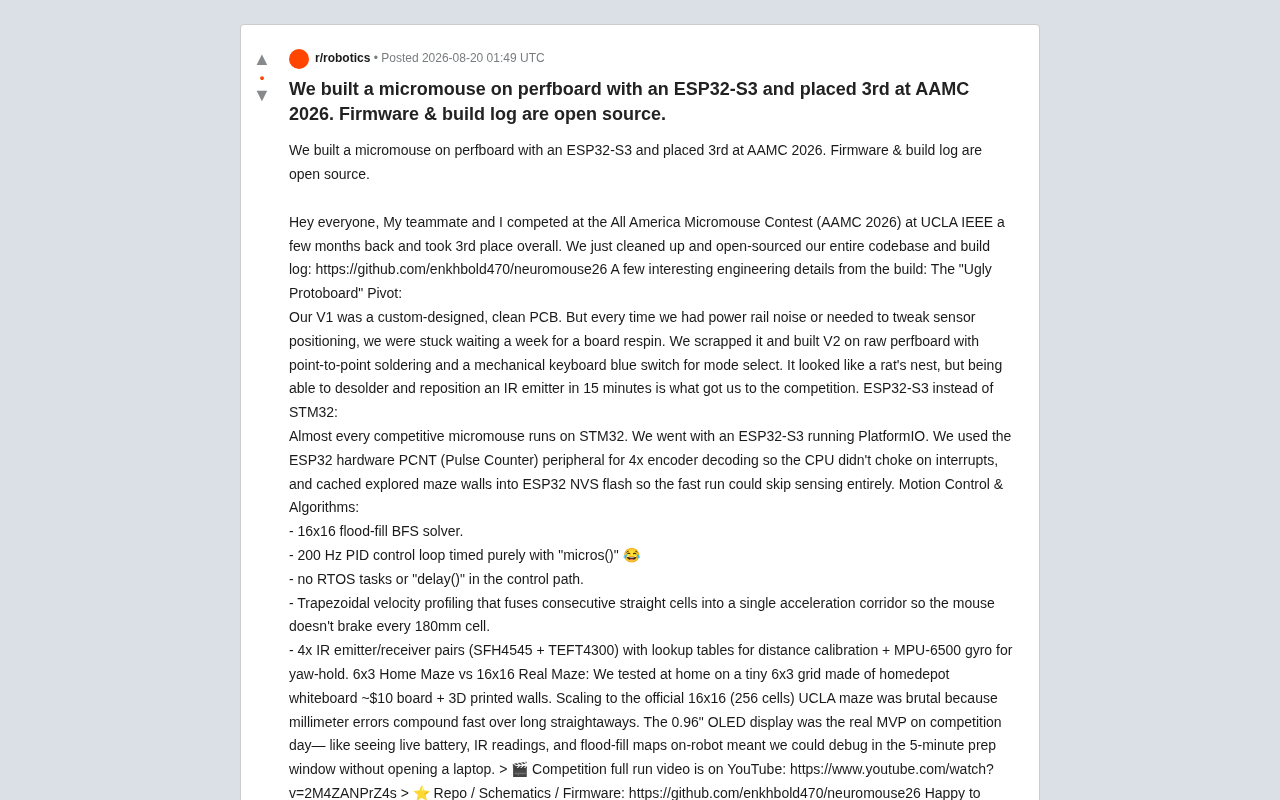

在电子竞技机器人领域，Micromouse（电脑鼠走迷宫）是一项经典而硬核的比赛。参赛者需要设计一台能自主探索并以最快速度穿越16x16迷宫的微型机器人。近日，一支参加了UCLA IEEE举办的全美电脑鼠大赛（AAMC 2026）的团队在Reddit上分享了他们夺得季军的完整技术方案，并将全部固件与构建日志开源。

最引人注目的是，这支团队打破常规——放弃了业界主流的STM32方案，转而使用ESP32-S3，并且最终参赛的版本竟然是搭建在洞洞板（perfboard）上的手工焊接作品。

从精致PCB到洞洞板：快速迭代的务实选择

这支团队最初设计了一块干净整洁的定制PCB作为V1版本。然而在实际调试中，他们很快遇到了工程上的现实困境：每当出现电源轨噪声问题，或者需要微调传感器位置时，都必须等待整整一周的PCB返工周期。

对于时间紧迫的竞赛项目而言，这种迭代速度是致命的。于是团队做出了一个大胆的决定——彻底放弃精致的PCB，改用原始洞洞板进行点对点飞线焊接（point-to-point soldering），甚至用一个机械键盘的青轴开关来做模式选择。

他们坦言，V2版本看起来"像一团老鼠窝"（rat's nest），但正是这种能够在15分钟内拆焊并重新定位一个红外发射器的灵活性，才让他们最终得以站上赛场。这一决策生动地诠释了工程实践中"可迭代性优先于美观"的务实理念——在原型开发阶段，快速试错的能力往往比理论上的完美更重要。

为什么选择ESP32-S3而非STM32？

在竞技级Micromouse领域，几乎所有强队都采用STM32作为主控。这支团队却反其道而行之，选择了运行PlatformIO的ESP32-S3。这一非主流选择背后有着清晰的工程考量。

硬件脉冲计数器实现编码器解码

团队充分挖掘了ESP32-S3的硬件能力。他们使用ESP32的硬件脉冲计数器（PCNT，Pulse Counter）外设来实现四倍频编码器解码，这样CPU就不会因为频繁的中断而陷入瘫痪。这是一个典型的"用硬件卸载软件负担"的优化思路。

利用NVS Flash缓存加速冲刺

更聪明的是，他们将探索阶段获得的迷宫墙壁信息缓存到ESP32的NVS（非易失性存储）Flash中。这意味着在最终的"快速冲刺跑"（fast run）阶段，机器鼠可以完全跳过传感器探测环节，直接依据已存储的地图全速前进。这种"探索-记忆-冲刺"的策略，正是Micromouse比赛拿高分的关键。

运动控制与核心算法详解

机器鼠的性能最终取决于其运动控制的精度和路径规划的智能程度。这支团队在算法层面做了不少精细的工作。

洪水填充算法与200Hz PID控制环

路径规划采用了经典的16x16洪水填充（flood-fill）BFS求解器，这是Micromouse寻路的标准方案，能够计算出从起点到终点的最短路径。

在控制环节，团队实现了一个200Hz的PID控制循环——而且有趣的是，这个循环的时序完全依靠micros()函数来把控，控制路径中没有使用任何RTOS任务，也没有delay()调用。这种"裸奔"式的时序控制虽然原始，却能保证控制环的确定性和实时性，避免了操作系统调度带来的抖动。

梯形速度规划：长直道一气呵成

最能体现工程功力的是他们的梯形速度规划（Trapezoidal velocity profiling）。普通的实现会让机器鼠在每个180mm的迷宫单元格边界处减速，导致整体速度低下。而这支团队的方案能将连续的直线单元格融合成一个统一的加速走廊（acceleration corridor），让机器鼠在长直道上一气呵成地加速，而不是每格都刹车。这一优化对提升冲刺速度至关重要。

红外传感器融合与陀螺仪偏航保持

感知系统由4对红外发射/接收管（SFH4545 + TEFT4300）构成，配合查找表进行距离校准，再辅以MPU-6500陀螺仪实现偏航角保持（yaw-hold）。传感器融合的质量直接决定了机器鼠能否在高速运动中保持稳定。

从6x3家用迷宫到16x16真实赛场的缩放挑战

团队分享了一个非常真实的经验教训：他们在家里用一块约10美元的Home Depot白板加3D打印的墙壁，搭建了一个迷你的6x3测试网格。然而，当方案要扩展到官方的16x16（共256个单元格）UCLA真实迷宫时，挑战陡然增加。

核心问题在于误差累积——毫米级的微小误差会在长直道上快速放大。在小网格上表现完美的方案，到了大迷宫上就可能因为累积偏差而撞墙或迷失方向。这提醒了所有硬件开发者：小规模验证与真实场景之间往往存在难以预料的鸿沟，缩放（scaling）本身就是一道工程难关。

现场调试利器：0.96寸OLED显示屏

团队特别提到，比赛当天真正的"最有价值球员"是那块0.96英寸的OLED显示屏。在竞赛现场仅有5分钟的准备窗口期，能够直接在机器人上实时查看电池电量、红外读数和洪水填充地图，意味着他们无需打开笔记本电脑就能完成调试。

这个细节看似不起眼，却是竞赛型硬件设计中极为宝贵的经验：为设备内置直观的现场诊断能力，往往能在关键时刻决定成败。

开源仓库与工程启示

这支团队将包括固件、原理图和构建日志在内的全部内容开源在GitHub仓库（neuromouse26），并在YouTube上传了完整的竞赛跑动视频。对于任何想要入门Micromouse或嵌入式实时控制的开发者来说，这都是一份极具参考价值的实战资料。

从这个项目中，我们可以提炼出几点通用的工程智慧：

• 可迭代性有时比精致度更重要——洞洞板虽丑但胜在灵活
• 深入挖掘芯片硬件外设——ESP32-S3的PCNT和NVS带来了意想不到的性能收益
• 现场可观测性至关重要——一块小OLED屏在高压环境下的价值远超预期

这些经验远远超出了Micromouse本身，对广泛的嵌入式系统与机器人开发都具有借鉴意义。
