ImageCLEF 2021手绘线框图数据集已成绝版？替代YOLO训练方案汇总

一个毕业设计引发的数据集难题

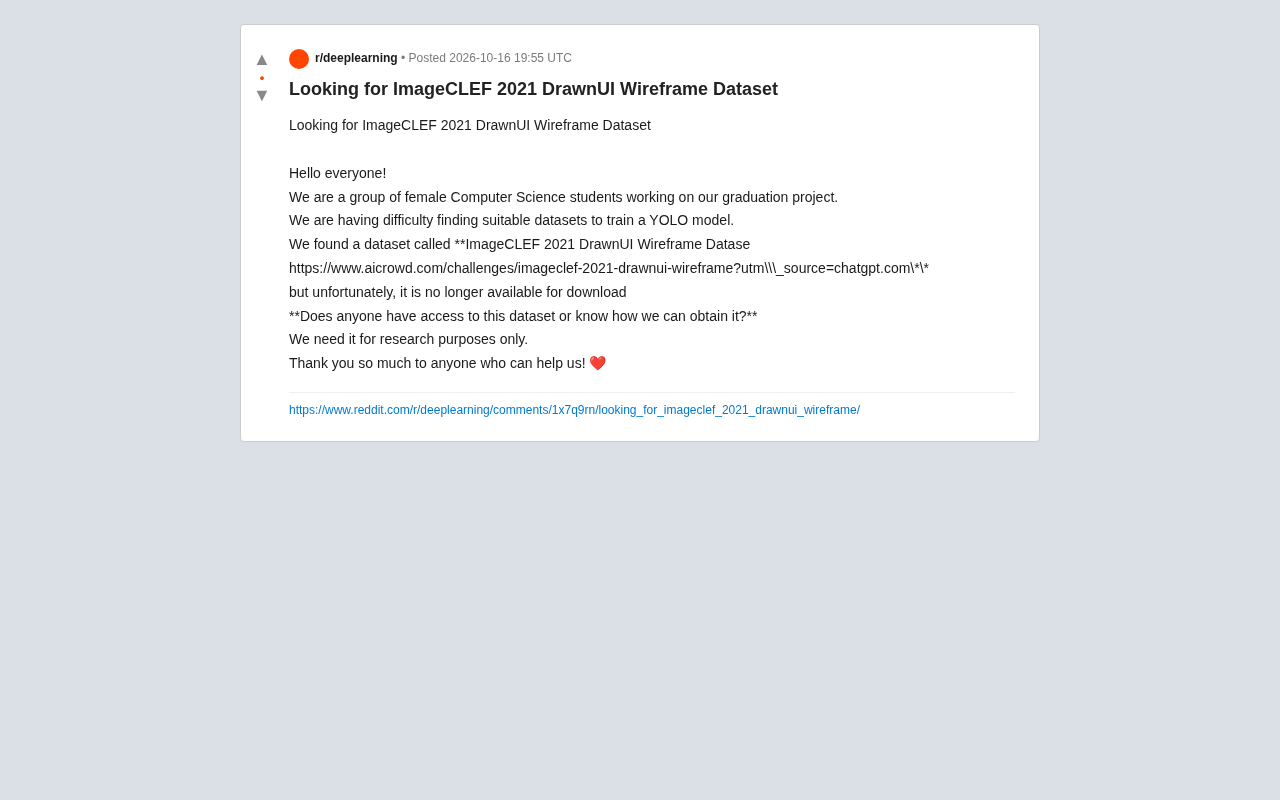

Reddit上最近出现了一条求助帖：一群计算机科学专业的女生正在做毕业设计，需要训练YOLO模型来识别手绘UI线框图（wireframe），却在关键时刻发现目标数据集——ImageCLEF 2021 DrawnUI Wireframe Dataset——已经从AIcrowd平台下架，无法下载。

这条帖子表面上是单一资源求助，但折射出一个更普遍的困境：学术界竞賽数据集的生命周期管理缺失，导致大量依赖旧数据的复现研究和教学项目被迫中断。对于没有备份渠道的学生团队来说，这几乎是致命的。

为什么ImageCLEF的手绘线框图数据集如此重要

手绘线框图识别是UI智能化流程中的一环。产品经理在需求阶段画的草图，如果能被模型自动解析为可用的UI组件，就能大幅缩短从纸面到原型的转化时间。

ImageCLEF 2021 DrawnUI任务由学术界组织，提供了标注好的手绘UI元素数据集，支持目标检测和分类任务。它的价值在于：

• 真实手绘风格：不是干净的矢量图，而是带有笔触抖动、透视偏差的真人草图
• 标注粒度高：覆盖按钮、输入框、文本区域等常见UI组件
• 竞赛级基准：有公开排行榜和论文引用，适合作为学术研究基线

正因为这些特性，即使竞赛已经结束，数据集仍然被后续研究引用。问题是，引用链接还在，下载入口却没了。

ImageCLEF 是由 CLEF（Conference and Labs of the Evaluation Forum）主办的跨语言图像评测系列，自2003年起每年组织多项图像检索与识别竞赛。其下属的 DrawnUI 任务（2021年首次设立）聚焦于「手绘UI线框图」这一特殊视觉域，要求参赛系统在真实纸笔草图条件下检测并分类按钮、输入框、下拉菜单等移动端UI组件，是学术界少有的针对「低保真设计稿」的公开评测基准。任务结束后，官方通常只在竞赛期间通过AIcrowd平台开放数据下载，赛事存档页虽保留论文和排行榜，但原始数据包往往不再提供直链，这正是此类竞赛数据集「可查到却拿不到」的根源。

数据集消失后，YOLO训练还能怎么做

寻找镜像与学术渠道

最直接的思路是联系原数据集维护者。ImageCLEF系列任务通常由多所大学联合组织，任务主页上会有组织者联系方式。发一封说明研究用途的邮件，有时能获得直接分享。

另一个渠道是Zenodo、Figshare、Kaggle Datasets等开放数据平台。部分研究者会将自己整理的数据集二次上传，虽然不保证完整，但值得搜索。

转向替代数据集

如果找不到原数据集，可以关注以下方向：

• RICO：包含大量Android UI截图，可用于训练UI组件检测的基础特征
• VINS dataset：专注于UI截图中的视觉元素标注
• 合成数据生成：用工具生成手绘风格的线框图，自动标注后训练YOLO

合成数据的优势在于标注成本几乎为零，且可以控制数据分布。缺点是生成的手绘风格可能与真实用户草图存在分布差异，需要加入少量真实样本做微调。

RICO 全称 Resources for Interaction and Conversation,是2017年由Google与CMU等机构联合发布的移动UI交互数据集，涵盖约7.2万张Android界面截图及配套的交互轨迹、视图层级（view hierarchy）信息，规模远大于多数UI检测数据集，常被用作UI元素检测、界面布局理解的预训练来源。VINS（Visual Interface aNnotationS）则是2021年公开的UI截图标注数据集，侧重于对图标、文本、图像等视觉元素做细粒度框选，与RICO相比标注更规整、类别定义更贴近视觉检测任务。需要注意的是，RICO和VINS都是截图域（像素级清晰、无透视变形）数据，与手绘线框图的笔触噪声、线条不闭合特性存在明显域差异，直接迁移时建议仅用其预训练骨干网络，再用少量手绘样本做微调，否则模型会过度拟合截图特征。

自己动手标注小规模数据集

对于毕业设计项目，训练一个能跑通的YOLO模型并不需要海量数据。用LabelImg或CVAT标注200-500张手绘线框图，配合数据增强（旋转、缩放、笔触扰动），足以得到一个可展示的demo级模型。

这条路线的额外好处是：自己标注的数据集版权清晰，论文中可以完整描述标注流程和标准，反而成为方法论的一部分。

LabelImg 是经典的矩形框标注工具，输出Pascal VOC和YOLO两种格式，适合团队快速上手；CVAT（Computer Vision Annotation Tool）由OpenCV团队维护，支持多边形、关键点、属性标注以及多人协作与任务分配，更适合需要详细定义「UI组件边界」的场景（例如输入框是否需要包含占位文本）。在200-500张样本规模下，YOLO系列模型（如YOLOv8n、YOLOv8s）通常能收敛到可用精度，但关键在于类别定义的一致性：手绘线框图中按钮、卡片、列表项常出现嵌套和模糊边界，建议在标注手册中明确「每种组件的唯一判定标准」和「嵌套时的处理规则」，并在论文附录中给出典型正例与反例截图，这既是数据质量的保障，也是方法可复现性的重要组成部分。

学术数据集消亡的警示

这条求助帖获得关注，不只是因为有人需要帮助，而是很多人意识到了同样的问题。竞赛数据集通常依赖项目经费和服务器资源，一旦项目结束、经费耗尽，数据集就可能下线。

对于依赖公开数据集的研究者来说，有几个应对原则：

1. 尽早下载并本地备份：看到可用数据集的第一时间就保存，不要等到写论文时才去找
2. 记录数据版本和获取日期：论文中注明数据集获取时间和具体版本
3. 准备Plan B：在研究设计阶段就考虑如果数据集不可用，替代方案是什么

开源社区也在尝试解决这个问题。一些机构开始将竞赛数据集托管到长期保存平台，但覆盖范围仍然有限。

学术界对研究数据长期保存的共识机制包括 FAIR原则（可发现Findable、可访问Accessible、可互操作Interoperable、可复用Reusable）和 DOI（数字对象标识符） 永久链接，但竞赛数据集往往在任务结束后由主办方自行托管在校内服务器或短期云资源上，既未分配DOI，也未移交至Zenodo、Figshare等具备长期存档承诺的平台（Zenodo承诺至少保存与CERN实验同寿命的年限）。欧盟Horizon等资助框架已开始要求项目结题时提交数据管理计划（DMP），但执行力度因地区和学科差异较大。对研究者而言，把「数据集存档策略」纳入实验设计阶段，已成为与算力预算同等级的必要考量。

对YOLO训练者的实际建议

如果你正面临类似情况，建议按以下优先级行动：

1. 先联系原数据集组织者，说明学术用途
2. 同时在Kaggle、Zenodo搜索是否有镜像版本
3. 评估替代数据集能否满足核心研究问题
4. 准备小规模自标注数据集作为保底方案

毕业设计的关键是完整走通研究流程，而不是复现某个特定竞赛的SOTA结果。数据集换了，研究问题和方法论仍然成立。
