Jetson Xavier NX帧率骤降排查：YOLO推理vs后处理瓶颈定位与优化

问题现象：Jetson Xavier NX帧率随目标数量剧烈波动

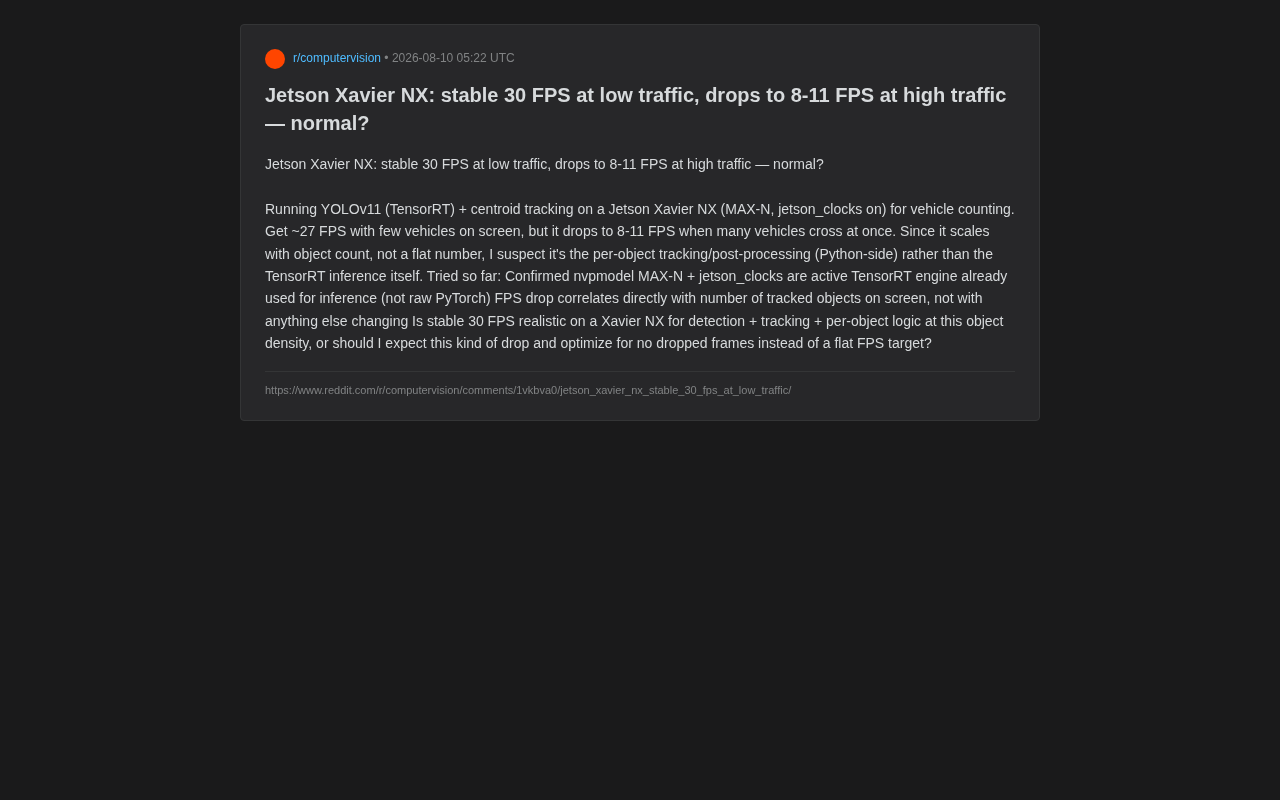

在边缘计算的实际部署中，帧率不稳定是一个常见但令人困惑的问题。近日，一位开发者在Reddit上分享了自己的困境：他在Jetson Xavier NX上运行YOLOv11（经TensorRT优化）配合质心追踪（centroid tracking）算法，用于车辆计数场景。

Jetson Xavier NX是NVIDIA推出的嵌入式AI计算模块，搭载384个CUDA核心的Volta架构GPU和6核Carmel ARM处理器，提供最高21 TOPS的AI算力。其Volta架构不仅包含传统CUDA核心，还集成了48个Tensor Core——这些专用矩阵运算单元能够以混合精度（FP16/INT8）模式大幅加速深度学习推理，是TensorRT发挥性能优势的硬件基础。Xavier NX采用统一内存架构（Unified Memory Architecture），意味着CPU和GPU共享同一块8GB LPDDR4x物理内存（带宽51.2GB/s），省去了传统PC平台上CPU-GPU之间通过PCIe总线进行数据搬运的开销，但也意味着内存带宽需要在CPU和GPU之间共享，在高负载场景下可能成为隐性瓶颈。使用tegrastats工具可以实时监控EMC（External Memory Controller）带宽利用率，帮助判断是否存在这种带宽竞争问题——当GPU推理和CPU后处理同时高负载运行时，EMC利用率可能接近饱和，导致双方性能都受到影响。此外，该模块还集成了两个NVDLA（Deep Learning Accelerator）引擎，可以在不占用GPU资源的情况下执行部分推理任务。它的功耗仅为10-15W，是边缘侧部署深度学习推理的主流选择之一。

YOLOv11则是Ultralytics在2024年发布的YOLO系列最新版本，延续了YOLO（You Only Look Once）家族单阶段目标检测的设计哲学——在一次前向传播中同时完成目标定位和分类。相比YOLOv8，YOLOv11在模型架构上引入了C3k2模块和SPPF改进，在保持检测精度的同时进一步降低了参数量和计算量。YOLOv11采用anchor-free的检测头设计，摒弃了早期YOLO版本中预定义锚框（anchor box）的概念——在anchor-based方法中，每个特征图位置预设多个不同尺寸和宽高比的锚框，模型预测相对于锚框的偏移量；而anchor-free方法直接预测目标中心点到边界框四条边的距离。这种设计简化了后处理流程（无需锚框解码），减少了超参数，但也意味着候选框的数量完全由特征图分辨率决定——对于640×640输入，三个检测尺度（80×80、40×40、20×20）共产生8400个候选框位置。

具体表现是：当画面中车辆稀少时，系统能稳定跑出约27 FPS的成绩；然而一旦大量车辆同时通过画面，帧率就会断崖式下跌到8-11 FPS。这位开发者已经确认了几个关键前提——nvpmodel设置为MAX-N模式、jetson_clocks已激活（即处理器已解锁最高性能），并且推理走的是TensorRT引擎而非原始PyTorch。其中，nvpmodel是NVIDIA为Jetson系列提供的功耗-性能模式管理工具，MAX-N模式意味着解除所有功耗限制，让CPU和GPU都运行在最高频率；而jetson_clocks则进一步锁定时钟频率，防止系统动态降频。这两项设置的组合代表了该硬件的极限性能输出状态。

换句话说，硬件性能已经拉满，推理链路也做了优化，但帧率依然随目标数量剧烈波动。这个现象背后隐藏着一个典型的边缘AI性能分析问题。

关键线索：帧率与目标数量呈线性负相关

这位开发者的分析非常敏锐，他指出了一个至关重要的观察：帧率下降与画面中被追踪目标的数量直接相关，而不是一个固定的性能上限。

这个线索几乎可以断定问题的根源。TensorRT是NVIDIA提供的高性能深度学习推理优化器和运行时引擎，它通过层融合（layer fusion）、精度校准（支持FP16/INT8量化）、内核自动调优（kernel auto-tuning）和动态张量内存管理等技术，将训练好的神经网络模型转换为高度优化的推理引擎。层融合是TensorRT最核心的优化之一：它会将卷积+批归一化+激活函数等相邻层合并为一个CUDA内核执行，减少内核启动开销和中间结果的内存读写。在现代YOLO架构中，TensorRT还能识别并优化残差连接（skip connection）中的元素级加法操作，将其与前后的卷积内核合并。此外，TensorRT的内核自动调优机制会在引擎构建阶段（build phase）对每一层的多个CUDA内核实现进行基准测试，选择在目标硬件上实际执行最快的版本——这意味着同一个模型在不同Jetson型号上构建的引擎可能选择不同的内核实现。动态张量内存管理则通过分析计算图的生命周期，让不同层的中间张量复用同一块GPU内存，减少峰值内存占用。在FP16模式下，Volta架构的Tensor Core可以在一个时钟周期内完成4x4矩阵乘加运算，理论上将推理吞吐量翻倍。

相比直接使用PyTorch或ONNX Runtime进行推理，TensorRT通常能带来2-5倍的速度提升。关键在于，TensorRT执行的是固定计算图的前向传播——输入张量的形状在构建引擎时就已确定（可以是固定形状或预设的动态形状范围），因此无论画面里有1辆车还是20辆车，卷积神经网络处理的都是同一张固定分辨率的图像，其计算量基本恒定。因此，如果瓶颈在于TensorRT推理本身，帧率应该呈现一个相对平稳的数值，而不会随目标数量波动。

后处理为何是最大性能瓶颈

真正会随目标数量变化的，是后处理（post-processing）和逐目标的追踪逻辑。这里的后处理包含两个层面：首先是YOLO模型本身的后处理环节（NMS非极大值抑制、置信度过滤、坐标解码等），这些操作通常仍在CPU上执行；其次是更为关键的质心追踪算法。

关于NMS的计算特性值得深入了解：YOLO模型的原始输出通常包含数千到数万个候选框（YOLOv11的anchor-free设计中，对于640×640输入仍会产生8400个候选框），NMS需要按置信度排序后逐一判断每对框的IoU（Intersection over Union），抑制重叠度过高的低分框。传统NMS的时间复杂度为O(N²)，其中N为候选框数量。虽然通过置信度阈值预筛选可以大幅减少N，但在密集场景下，高置信度的有效检测框本身就更多，NMS的计算量随之增加。值得注意的是，在TensorRT引擎中，NMS可以作为插件层（plugin layer）集成到引擎内部在GPU上执行，也可能被剥离到CPU侧——具体取决于模型导出时的配置，这是排查性能问题时需要确认的关键点。

质心追踪（Centroid Tracking）是一种经典的多目标追踪方法，其核心思想简洁直观：首先为每一帧中检测到的目标计算边界框的质心坐标，然后通过计算当前帧质心与上一帧已注册目标质心之间的欧氏距离，将距离最近的配对视为同一目标的连续观测。该算法需要维护一个注册表（registry），记录每个目标的ID、当前位置和消失帧数。这些操作大多在Python侧执行，并且计算复杂度往往随目标数量呈线性甚至平方级增长。

举例来说，经典的质心追踪在做目标关联时，需要构建一个N×M的距离矩阵（N为当前帧检测数，M为已注册目标数），这是一个典型的二部图匹配问题。匈牙利算法（Hungarian Algorithm，也称Kuhn-Munkres算法）可以在O(N³)时间复杂度内找到最优匹配。该算法由Harold Kuhn在1955年提出，后经James Munkres改进为多项式时间算法，其构建代价矩阵后通过行列缩减和增广路径搜索寻找全局最优分配方案。当N和M都很大时（比如20辆车同时过境），距离矩阵为20×20=400个元素，匈牙利算法需要O(8000)量级的基本操作——看似不多，但在纯Python循环中每次操作涉及解释器开销、动态类型检查、对象创建和垃圾回收，实际耗时可能达到数毫秒级。即使是构建距离矩阵本身的O(N×M)循环，在纯Python实现中也会成为性能瓶颈，更不用说后续的匹配和状态更新逻辑。这部分纯Python计算的开销急剧膨胀，成为拖累整体帧率的主因。

三大优化方案：从代码到架构全面提速

针对这类后处理瓶颈问题，可以从以下几个层面着手优化。

方案一：用NumPy向量化替代Python循环

如果追踪逻辑中存在逐目标的Python for循环，这几乎是性能杀手。Python作为解释型语言，其循环执行效率比编译型语言低1-2个数量级。应尽可能用NumPy的向量化操作重写距离计算和状态更新。NumPy底层调用C/Fortran实现的BLAS库，能够利用CPU的SIMD指令集（如ARM NEON，在Jetson的ARM处理器上尤为重要）进行并行计算。ARM NEON是ARM架构下的128位SIMD（Single Instruction Multiple Data）扩展，能够在一条指令中同时处理4个32位浮点数或16个8位整数，这对于批量距离计算这类数据并行任务具有显著加速效果。

例如，用scipy.spatial.distance.cdist一次性计算距离矩阵，配合匈牙利算法（scipy.optimize.linear_sum_assignment，内部使用Jonker-Volgenant算法的改进版本，在稀疏场景下表现更优）做匹配，都比手写循环快出数个量级。一个包含20个目标的距离矩阵计算，向量化版本通常只需手写循环版本十分之一甚至更少的时间。

方案二：升级到ByteTrack或OC-SORT追踪算法

简单的质心追踪虽然轻量，但在密集场景下不仅慢而且容易ID切换。可以考虑更成熟的追踪器，如ByteTrack或OC-SORT。

ByteTrack是2022年由张一帆等人提出的多目标追踪算法，其命名寓意是将检测结果中的每一个"字节"（即每一个检测框，无论置信度高低）都利用起来。其核心创新在于对低置信度检测框的二次利用——传统追踪器设置一个固定的检测置信度阈值（如0.5），低于该阈值的检测直接丢弃。ByteTrack的洞察是：当目标被部分遮挡或处于运动模糊状态时，检测器通常仍能产生低置信度的检测框（0.1-0.5），这些框的位置信息仍然有价值。其两轮匹配流程为：第一轮用高分检测（>0.5）与现有轨迹通过IoU匹配进行关联；第二轮将第一轮未匹配成功的轨迹与低分检测进行二次匹配。这种策略在密集遮挡场景下能将MOTA指标提升3-5个百分点。

OC-SORT（Observation-Centric SORT）则在经典SORT的基础上引入了观测中心的动量补偿和在线平滑机制，在目标被遮挡或暂时消失后能更好地恢复追踪。其关键改进是在目标被遮挡期间暂停卡尔曼滤波的更新步骤，转而使用虚拟轨迹插值，避免长时间无观测导致的协方差爆炸和预测偏移。

这两种算法内部都使用卡尔曼滤波（Kalman Filter）来预测目标在下一帧中的位置。卡尔曼滤波是一种递归贝叶斯估计器，它维护目标状态的均值和协方差矩阵，通过预测-更新两步循环来融合运动模型预测和观测数据。在SORT系列追踪器中，状态向量通常包含[x, y, s, r, ẋ, ẏ, ṡ]（中心坐标、面积、宽高比及其变化率），使用匀速运动模型进行预测。NumPy的矩阵运算使得多个目标的卡尔曼滤波可以批量执行，避免逐目标循环。

这两种算法不仅在MOTA等追踪指标上大幅超越简单的质心追踪，由于其底层大量使用NumPy向量化操作和卡尔曼滤波的矩阵批处理，在密集场景下的计算效率也显著优于逐目标循环的朴素实现。此外，一些追踪库提供了C++后端或Cython加速版本，能显著减少Python解释器的开销。

方案三：流水线架构分离GPU推理与CPU后处理

Jetson Xavier NX是典型的异构计算（Heterogeneous Computing）平台，其GPU和CPU共享统一内存架构（Unified Memory），但各自擅长不同类型的任务。GPU适合大规模并行的矩阵运算（如神经网络推理），CPU则适合串行逻辑和控制流密集的任务（如追踪逻辑、业务规则判断）。

如果两者串行执行，那么后处理耗时会直接叠加到总延迟上——总延迟 = GPU推理时间 + CPU后处理时间。一个常见的优化是使用多线程或流水线（pipeline）架构，借鉴CPU指令流水线的思想，将处理过程分为多个阶段：当GPU对第N+1帧进行推理时，CPU同时对第N帧的检测结果执行后处理。这种重叠执行使得理论吞吐量取决于最慢的那个阶段，而非所有阶段的时间总和。

在Python中实现这一架构需要理解GIL（Global Interpreter Lock）的工作机制。Python的GIL确保同一时刻只有一个线程在执行Python字节码，这意味着纯CPU计算型的Python多线程并不能实现真正的并行加速。然而，在GPU推理场景下情况有所不同：当Python调用CUDA API启动GPU内核后，GPU上的计算会异步执行，此时Python线程会释放GIL，允许其他线程获取GIL并执行Python代码。这正是流水线架构能在Python threading模块中工作的原理基础——一个线程等待GPU推理完成的同时，另一个线程可以在CPU上执行后处理逻辑。但如果后处理本身是CPU密集型且计算量较大，multiprocessing模块（多进程，每个进程有独立的GIL）可能是更可靠的选择，尽管它引入了进程间通信（IPC）的额外开销。

对于追求更高性能的生产级部署，可以使用NVIDIA的DeepStream SDK。DeepStream基于GStreamer多媒体框架构建，将视频分析流水线抽象为一系列可组合的插件（plugin）：nvv4l2decoder（硬件视频解码）→ nvstreammux（多路流复用）→ nvinfer（TensorRT推理）→ nvtracker（目标追踪）→ nvdsosd（可视化叠加）→ nvv4l2encoder（编码输出）。GStreamer的核心抽象包括Element（处理单元）、Pad（数据端口）和Buffer（数据缓冲区），每个Element在独立线程中运行，通过队列（queue）元素实现线程间解耦和数据缓冲。DeepStream在此基础上引入了NvBufSurface——一种支持GPU直接访问的零拷贝缓冲区格式，使得视频帧从解码器到推理引擎的传递无需CPU参与内存拷贝。此外，DeepStream支持通过metadata机制在整个管道中传递检测结果、追踪ID等结构化数据，下游插件可以直接读取上游插件附加的元数据而无需重新解析。每个插件作为独立的处理阶段，通过GStreamer的pad机制传递数据缓冲区，天然形成流水线并行。DeepStream的nvtracker插件支持多种追踪后端，包括IOU tracker、NvDCF（基于判别式相关滤波）和DeepSORT，且全部使用C++实现，完全避免了Python解释器的开销。将Python原型迁移到DeepStream通常能带来3-10倍的端到端吞吐量提升。

车辆计数场景：恒定帧率还是不丢帧？

这位开发者提出的最后一个问题很有价值：在Xavier NX上，检测+追踪+逐目标逻辑同时进行，稳定30 FPS是否现实？还是应该转而以"不丢帧"为目标去优化？

从工程实践角度看，在车辆计数这类应用中，恒定帧率并非硬性需求。计数系统真正关心的是不漏检、不重复计数，以及追踪的连续性。因此，与其执着于一个漂亮的30 FPS数字，不如换个思路：

• 优先保证不丢帧：即使帧率降到10 FPS，只要每一帧都被完整处理、追踪状态正确维护，计数结果依然准确。所谓"不丢帧"，是指视频流中的每一帧都进入处理流水线，不会因为处理速度跟不上而被跳过或丢弃，这对保持追踪轨迹的连续性至关重要。
• 合理的帧率下限：对于城市道路车辆（典型速度30-60km/h），8-11 FPS通常足以捕捉每辆车的完整通过轨迹，因为在常见的监控视角下，车辆穿越检测线至少需要0.5-1秒，这意味着即使10 FPS也能获得5-10帧的观测窗口。除非是高速公路等目标移动极快的场景，才需要更高的帧率来保证追踪连续性。
• 动态降采样策略：在极端密集场景下，可以考虑降低追踪更新频率，或对检测框做合理的预筛选（如按置信度阈值过滤、按ROI区域裁剪），牺牲一点精度换取稳定性。更进一步，可以实现自适应帧率策略——根据当前检测到的目标数量动态调整处理频率，在目标稀少时全速运行，密集时适当降频。

总结：性能剖析定位瓶颈比堆硬件更有效

这个案例是边缘AI部署中的经典缩影。开发者已经做对了最关键的一步——通过"帧率随目标数量线性变化"这一现象，准确地将瓶颈从TensorRT推理排除，锁定到Python侧的后处理逻辑。

这提醒我们，在优化边缘AI应用时，先做性能剖析（profiling）、精确定位瓶颈，远比盲目升级硬件或调整模型更有效。性能剖析的常用工具包括Python的cProfile（函数级别的调用计数和累计耗时统计）和line_profiler（逐行耗时分析，能精确定位到哪一行代码最耗时），以及NVIDIA的nsight systems（用于分析GPU利用率、CUDA内核执行时间线和CPU-GPU协同效率，能可视化地展示GPU空闲等待和CPU后处理的时间占比）。通过这些工具，可以精确量化每个处理环节的耗时占比，避免在非瓶颈环节浪费优化精力。

当帧率不随硬件负载而随业务逻辑复杂度变化时，答案往往就藏在那些容易被忽视的CPU侧代码里。对于Jetson Xavier NX这样的边缘设备，把握好GPU推理与CPU后处理的协同，才是压榨性能的关键所在。
