计算机仿真如何设计一台CT：五大部件建模与仿真方法详解

引言：为什么CT设计离不开计算机仿真

设计一台真正的CT扫描机，会遇到许多现实中难以跨越的障碍：病人不能反复接受X射线照射，机器不能随意拆开重装，许多实验在伦理与成本面前根本无法开展。正是在这样的约束下，计算机仿真成为了CT设计流程中不可替代的核心工具。

有一个精妙的类比可以帮助理解这一点：仿真之于CT，恰如风洞之于飞机。一切危险的、违规的、来不及做的实验，都可以先在计算机模型里"飞一遍"。计算机仿真的定义其实很朴素——用理论模型预测真实系统的性能。这一方法论使得设计者能够在实物制造之前，就对各种参数配置进行反复验证与迭代，大幅降低研发成本和周期。

计算机仿真在医疗器械设计中的重要性远超一般工业领域。CT扫描仪属于高风险医疗器械，受到FDA（美国食品药品监督管理局）和NMPA（中国国家药品监督管理局）等机构的严格监管，每一次设计变更都需要大量的验证数据支撑。传统的物理实验方法不仅面临伦理审查（涉及电离辐射的人体实验需通过IRB伦理委员会审批），而且一台CT原型机的制造成本可达数百万美元，迭代周期以月甚至年计。计算机仿真将这一过程压缩到数小时至数天，使得工程师可以在虚拟环境中探索成千上万种参数组合，极大地加速了从概念设计到产品定型的全过程。

本文将梳理CT仿真的两大方法体系、五大部件的建模思路，以及贯穿始终的"信封背面估算"与完整仿真相互验证的工程智慧。

仿真的两大方法：解析类与统计类

CT仿真方法主要分为两大类，各有其适用场景和优劣势。

解析类方法：高效的数学建模

解析类方法使用已知的解析方程来生成系统模型，最典型的例子是数学体模的投影生成。体模由圆柱、椭球、球棒等基本几何形状组成。给定X射线源与探测器单元的位置后，每个物体沿射线路径的线积分都能被精确计算，总投影就是各物体加权和的结果。这种方法计算效率高，特别适合处理几何规则、物理过程明确的情形。

统计类方法：蒙特卡罗仿真

统计类方法依靠随机数发生器，配合相互作用的物理性质来模拟系统行为，其代表就是用于预测散射分布的蒙特卡罗仿真。当物体复杂、发生多次散射时，解析方法便无能为力，只能由蒙特卡罗方法登场——光子能量按球管谱抽样，通过随机数决定作用距离、作用类型和散射方向，循环千千万万次直到光子抵达探测器、能量耗尽或逃出系统。

蒙特卡罗方法得名于摩纳哥的蒙特卡罗赌场，由冯·诺伊曼和乌拉姆在20世纪40年代曼哈顿计划期间首创，最初用于模拟中子在核材料中的输运过程。在CT仿真中，蒙特卡罗方法需要精确建模三种主要的光子-物质相互作用：光电效应（光子被原子完全吸收并释放光电子）、康普顿散射（光子与外层电子发生非弹性散射，能量和方向均改变）以及瑞利散射（光子与整个原子发生弹性散射，仅改变方向）。每种作用的发生概率由对应的截面数据决定，这些数据通常来自NIST（美国国家标准与技术研究院）的XCOM数据库。常用的蒙特卡罗仿真工具包括GEANT4、MCNP和EGSnrc等。

从应用角度来看，CT仿真主要在两个领域发挥作用：系统光学关心几何因素，例如焦点尺寸、探测器尺寸、球管到探测器与到等中心的距离如何影响空间分辨率；系统物理则关心过程本身，例如材料衰减特性、束硬化等现象如何损害图像质量。

CT系统的五大部件建模

CT系统可粗分为五大部件：X射线产生、扫描对象、光子探测与信号产生、机械结构、图像重建。本文聚焦前四个环节，因为第五个环节——图像生成本身就可以视为一种计算机仿真。

第一站：球管与X射线能谱建模

光子由高速电子轰击靶材产生，之后还要穿过油、铝、铜等滤过层才能到达病人，能谱由此深刻影响CT图像质量。

临床协议的选择大有讲究：脑部检查要分辨只差几十个HU的灰白质，低能光子是低对比分辨的关键；而内耳道检查看的是骨结构，对比可超过1000 HU，对噪声宽容得多。通过仿真，设计者能在通量与能谱之间精确权衡管电压、随体型变化的管电流以及滤光配置，从而为不同临床应用找到最优参数组合。

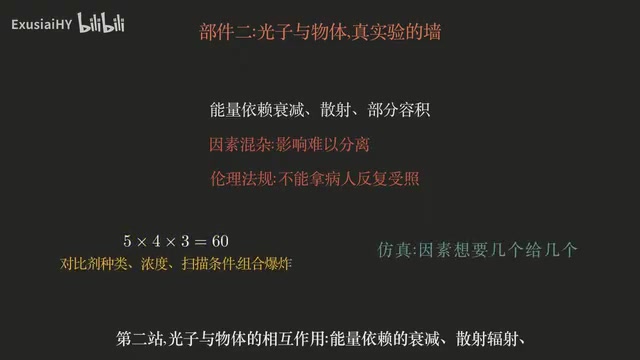

第二站：光子与物体的相互作用

能量依赖的衰减、散射辐射、部分容积效应——这些虽然可以做真实实验，却难以把各因素的影响分离开来。X射线明确有害，法规与伦理划下红线，研究运动与画质关系时不能让病人反复受照。

仿真则没有这些约束，想要控制几个因素就给几个，想怎么组合就怎么组合，为系统物理研究提供了极大的自由度。

第三站：探测系统建模

探测器几何、量子探测效率（DQE）、电子噪声都必须在实物造出之前做出准确预测。探测器制造成本高昂，几何参数靠实物试错周期长得无法接受；寿命规格靠加速老化实验又慢又混杂着球管老化等干扰因素。仿真可以在设计阶段快速评估不同探测器方案的性能表现。

量子探测效率（Detective Quantum Efficiency, DQE）是衡量探测器将入射X射线光子转化为有用信号能力的综合指标，定义为输出信噪比的平方与输入信噪比的平方之比。DQE为100%意味着探测器完美地保留了入射辐射中的所有统计信息，而实际探测器由于光子吸收不完全、闪烁体光学串扰、电子噪声等因素，DQE总是小于100%。CT探测器通常采用间接转换方案（闪烁体如GOS或CsI将X射线转化为可见光，再由光电二极管转化为电信号）或直接转换方案（如碲化镉CdTe/碲锌镉CZT直接将X射线转化为电荷）。新一代光子计数探测器采用直接转换技术，DQE更高且能提供能量分辨信息，被视为CT探测器技术的重大革新方向。

第四站：机械结构与对准公差

所谓"四分之一偏置"要求探测器等中心通道恰好偏移四分之一单元宽——单元约一毫米，而球管到探测器约一米，机械上根本装不准，只能靠仿真来确定对准公差范围，确保制造精度满足成像要求。

四分之一偏置（Quarter-Detector Offset）是一种巧妙的采样策略，用于在不增加探测器单元数量的情况下提高空间分辨率。在360度全扫描中，0度和180度的投影数据在几何上互为冗余（共轭射线）。如果将探测器中心相对于旋转中心精确偏移四分之一个探测器单元宽度，那么0度采样点和180度采样点恰好交错半个单元间距，等效地将采样密度加倍。根据奈奎斯特-香农采样定理，采样密度加倍意味着可分辨的最高空间频率也加倍。这一技术对机械精度要求极高——以1.0 mm的单元间距为例，四分之一偏置仅为0.25 mm，而球管焦点到探测器的距离约为1米，角度精度需要达到亚毫弧度量级，这正是仿真在公差分析中不可或缺的原因。

信封背面的估算：等中心分辨率快速预测

在动用完整仿真之前，先学会"信封背面"的快速估算，有三大好处：

1. 划定参数范围，减少完整仿真的运行次数
2. 独立校验仿真结果——代码庞大必有错，与理论预测明显背离便是排错线索
3. 在没有仿真工具时快速给出性能洞察

以等中心MTF（调制传递函数）的估算为例，需要引入投影响应的概念：把焦点当点源、探测器单元当点得到的响应叫投影探测器响应；把探测器单元当点源、焦点作为有限尺寸得到的叫投影焦点响应。两者按几何比例缩放后卷积，就是合成的系统响应——这是线性系统理论的直接推论。

MTF（Modulation Transfer Function，调制传递函数）是评价成像系统空间分辨率的金标准指标，描述了系统在不同空间频率下传递对比度信息的能力。MTF值为1表示该频率的对比度被完美保留，为0则表示完全丧失。在CT领域，通常以MTF降至50%或10%时对应的空间频率（单位为线对/厘米，lp/cm）来标定系统的分辨率极限。MTF的工程优势在于它将复杂的成像链路分解为可独立分析的子系统——焦点MTF、探测器MTF、采样MTF等逐级相乘即得总系统MTF，这正是线性系统理论的核心便利之处。

用一组真实数字来验证：球管到探测器950毫米，到等中心540毫米，焦点宽0.7毫米，单元间距1.0毫米。两个矩形卷积恰好得到一个梯形响应曲线，对其做傅里叶变换再乘上余弦方窗，取模就得到等中心的MTF曲线。将解析模型曲线与同参数的完整计算机仿真曲线画在一起，二者几乎完全重合——信封背面的估算相当靠谱，足以快速指认影响空间分辨率的关键因素。

更精细的处理：递换方法与多色能谱

焦点的空间不均匀性处理

默认假设焦点对所有通道是同一个平稳函数，但现实几乎从不如此。由于线聚焦原理，焦点从等中心方向看是矩形，一旦偏离等中心方向看去便退化为T型，形状随探测器角度明显劣化。

当强度空间不均匀时，解析模型复杂度立刻失控，此时最常用的替代方案是把复杂几何切成小单元——焦点切成M×L个子源，探测器切成K个子单元，子源与子单元之间的路径近似成无宽度的"钉笔"射线，用加权求和逼近真实积分。这种递换方法兼顾了精度与可计算性。

多色能谱与束硬化效应

单色假设下衰减服从比尔-朗伯定律（Beer-Lambert Law），这是描述辐射在均匀介质中指数衰减的基本物理定律：I = I₀·exp(-μx)，其中μ为线性衰减系数，x为穿透厚度。该定律严格成立的前提是单色辐射。然而，真实球管输出的是多色X射线谱——由韧致辐射（电子在靶原子核库仑场中减速产生的连续谱）和特征辐射（靶材原子内壳层电子跃迁产生的线谱）叠加而成。

多色处理需要按能量分箱，每箱各自按指数规律衰减，总透射是全体箱的积分，且负对数运算必须放在能量求和之后——这是束硬化现象产生的数学根源。不同能量的光子具有不同的衰减系数，低能光子衰减更强，穿过物体后被优先吸收，导致透射束的平均能量升高、射线束变"硬"。在数学上，对多色谱取负对数后的值不再与物体厚度呈线性关系，导致重建图像中出现杯状伪影（均匀水模边缘CT值偏高、中心偏低）和条纹伪影（致密骨骼之间出现暗带）。现代CT通过水校正、多项式校正和双能量成像等方法来缓解束硬化影响。

用这套方程可以在仿真中复现颅后窝的束硬化伪影——两块岩骨之间横着一条暗带，与临床CT图像中的典型伪影一模一样。

能谱还深刻影响物质对比度。仿真实验显示，换用不同管电压后，肌肉与水的CT值对比降幅不到2%，而含碘造影剂与水的对比却下降了近18%——这正是碘的K缘吸收使其强烈依赖能谱、造影增强检查对管电压高度敏感的物理原因。

碘（原子序数53）的K缘能量约为33.2 keV，即当X射线光子能量恰好超过这一阈值时，碘原子K壳层电子被激发的概率骤然增大，光电吸收截面出现阶跃式跳变。这意味着在K缘附近的光子会被碘强烈吸收，而远离K缘的高能光子则穿透性增强、对碘的敏感性下降。正因如此，降低管电压（如从120 kVp降至80 kVp）会使能谱中靠近碘K缘的低能光子比例增大，从而显著提高碘的CT值对比度——临床上这被用于减少造影剂用量或增强病灶显示。双能量CT（Dual-Energy CT）正是利用不同管电压下碘等材料衰减特性的差异，实现物质分离和虚拟单能量成像等高级应用。

噪声仿真与验证的智慧

噪声仿真是CT仿真中另一个重要且复杂的方向。量子受限条件下，CT噪声建模比简单的合成学更困难，难点集中在三处：

• 多色光子服从复合泊松分布，不同能量的光子贡献不同权重。在多色X射线束中，每个能量箱的光子数独立服从泊松分布，但由于探测器对不同能量光子的响应权重不同，总信号服从复合泊松分布（Compound Poisson Distribution），其方差与均值的关系不再是简单的泊松等式
• 预处理与标定是非线性的，处理后信号不再服从简单的泊松分布
• 对数运算高度非线性，且部分标定还发生在对数变换之后

通过仿真"完美体模"的同一路径重复采样，可以清晰观察到经过全部标定后，信号分布如何从右偏的泊松形态变得既窄又变形，帮助设计者准确理解噪声在整个信号处理链路中的传播规律。

最后一课关乎仿真本身的可靠性：代码庞大，错误难免，任何仿真都必须与理论计算、信封估算或真实实验相互核对，验证无误后才有资格用来分析问题、预测未来。这种交叉验证的思维方式，是CT仿真工程实践中最值得铭记的原则。在软件工程中，这种方法论被称为"V&V"（Verification and Validation，验证与确认）：验证回答"我们是否正确地构建了模型"，确认回答"我们是否构建了正确的模型"。对于CT这样的高安全性系统，V&V不仅是工程最佳实践，更是监管机构审评时的硬性要求。

结语

回望整个方法论，CT仿真由"解析"与"统计"双轮驱动：钉笔射线法把几何切碎，蒙特卡罗方法把随机过程还原。计算机里的这台虚拟CT，已经成为设计规范制定与重建算法开发的标配工具。风洞造好之后，下一步就是让检查床连续进洞——螺旋CT即将登场。
