开源10.5GHz相控阵雷达：低成本DIY硬件新标杆

一个不寻常的开源硬件项目

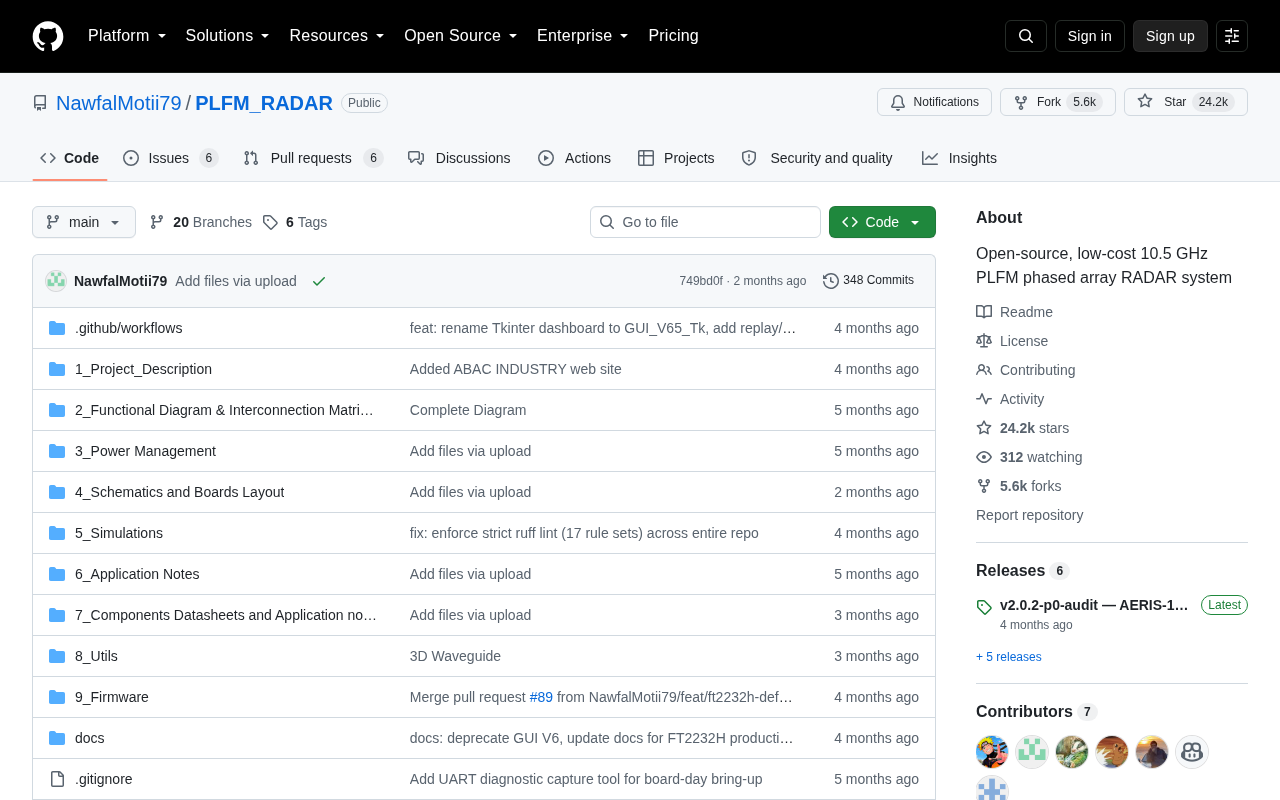

在GitHub上，绝大多数高星项目都是软件工具、框架或AI模型。而近期一个名为 PLFM_RADAR 的项目却打破常规——它是一套完整的、开源且低成本的 10.5 GHz PLFM（分段线性调频，Piecewise Linear Frequency Modulation）相控阵雷达系统。该项目由开发者 NawfalMotii79 发布，短时间内累积了超过24000颗星标，单日新增204颗星，Fork数量也超过5500次，热度可见一斑。

对于长期关注雷达、射频（RF）和信号处理领域的工程师而言，这类项目的出现意义非凡。相控阵雷达技术长期被军工和高端商业设备垄断，硬件成本动辄数万甚至数十万美元。而一个宣称「低成本」的开源实现，将这项高门槛技术带入业余爱好者、高校实验室和创客社区的视野。

什么是PLFM相控阵雷达

相控阵雷达的核心价值

传统机械扫描雷达依靠物理转动天线来改变波束方向，而相控阵雷达通过控制多个天线单元的相位差，以电子方式实现波束的快速、灵活扫描。这意味着没有机械运动部件、扫描速度更快、可靠性更高，是现代雷达技术的主流方向。

相控阵雷达的核心原理源自电磁波的干涉与叠加。每个天线单元发射的信号通过精确的相位控制，使波束在特定方向上形成建设性干涉，从而实现波束指向。这一技术最早在20世纪60年代由美军的AN/FPS-85雷达系统大规模应用，此后成为宙斯盾舰载系统（SPY-1）、爱国者防空系统等军事装备的核心技术。在民用领域，5G基站中广泛采用的大规模MIMO（Massive MIMO）天线本质上也是相控阵技术的延伸——通过数十甚至上百个天线单元的协同工作，实现对用户的精准波束赋形。传统相控阵系统中，每个天线单元都需要独立的移相器和收发模块（T/R Module），这正是成本居高不下的主要原因——一个典型军用相控阵雷达可能包含数千个T/R模块，每个模块成本从数百到数千美元不等。正因如此，低成本开源实现才显得尤为珍贵。

PLFM调制技术的意义

项目名称中的 PLFM（分段线性调频） 是一种雷达信号调制方式。相比传统的连续波（CW）或单一线性调频（LFM/Chirp），分段线性调频可以在多个频率斜率之间切换，从而在测距与测速之间取得更好的平衡，并有助于抑制距离-速度耦合模糊。

要理解PLFM的价值，需要先了解其前身——标准LFM（线性调频）的局限。在标准LFM中，发射信号的频率在一个脉冲周期内从起始频率线性扫到终止频率，接收端通过将回波与发射信号混频（即去斜处理/Dechirp），将目标的距离信息转换为频率差。然而，单一斜率的LFM存在一个固有缺陷——距离与多普勒速度之间存在耦合模糊：一个静止但距离较远的目标，可能与一个较近但有径向速度的目标产生相同的拍频，导致系统无法区分两者。PLFM通过在一个脉冲重复间隔内使用多段不同斜率的线性调频，利用不同斜率下距离-速度耦合关系的差异，通过联合处理来解耦距离和速度信息，从而同时获得高精度的估计。这种思路在汽车毫米波雷达（如77 GHz FMCW雷达中的多斜率Chirp序列设计）中已有广泛应用的变体。

工作在 10.5 GHz 的X波段，则是许多气象雷达、测速雷达和短距离探测应用的常用频段，兼顾了分辨率与硬件可实现性。X波段通常指8-12 GHz的微波频段，10.5 GHz位于其中心区域。选择这个频段有多重考量：首先，10.5 GHz附近存在ISM（工业、科学和医疗）频段分配，某些地区允许低功率设备免许可使用，这对开源项目的合规性至关重要；其次，该频段的波长约为2.86厘米，使得天线尺寸较为紧凑——一个半波长贴片天线仅约1.4厘米宽，有利于在较小面积内集成多个天线单元形成阵列；再者，10.5 GHz的大气衰减相对较低（远小于60 GHz或毫米波频段），同时又能提供比S波段或L波段更好的角分辨率。许多商用测速雷达（如交通执法雷达）和多普勒气象雷达也工作在X波段，积累了大量公开的技术文献和设计经验，为开源复现提供了丰富的参考资料。

将「相控阵 + PLFM + X波段」三者结合在一个开源、低成本的框架中，正是这个项目最具吸引力的地方。它把原本分散在学术论文和昂贵商用设备中的技术，整合成了一套可复现的方案。

开源雷达硬件的价值与挑战

降低射频技术门槛

开源硬件项目的最大意义在于知识的民主化。射频与雷达设计通常需要深厚的电磁学、天线设计和高速信号处理背景，学习曲线极为陡峭。一个完整的开源实现——包含原理图、PCB设计、固件和信号处理代码——能让学习者从「可运行的实物」出发，逆向理解每个模块的作用，而非从零开始面对晦涩的理论公式。

值得一提的是，PLFM_RADAR并非开源雷达硬件领域的先驱。此前已有多个里程碑式的项目为这一领域铺路：MIT Lincoln实验室曾发布过「咖啡罐雷达」（Coffee Can Radar）的教学设计，使用廉价器件构建简单的FMCW雷达，被全球数百所高校用于教学；开源SDR（软件定义无线电）平台如HackRF One（约300美元）、LimeSDR等让射频实验的入门成本降至百美元级别；而在更专业的方向上，OpenRadar项目尝试提供基于TI AWR系列毫米波芯片的开源雷达平台。然而，这些项目大多停留在单通道或简单收发架构，真正涉及相控阵——即多通道协同波束形成——的开源实现极为稀缺。这正是PLFM_RADAR引发广泛关注的核心原因，它填补了开源社区在多通道相控阵雷达方面的空白。

值得注意的技术细节

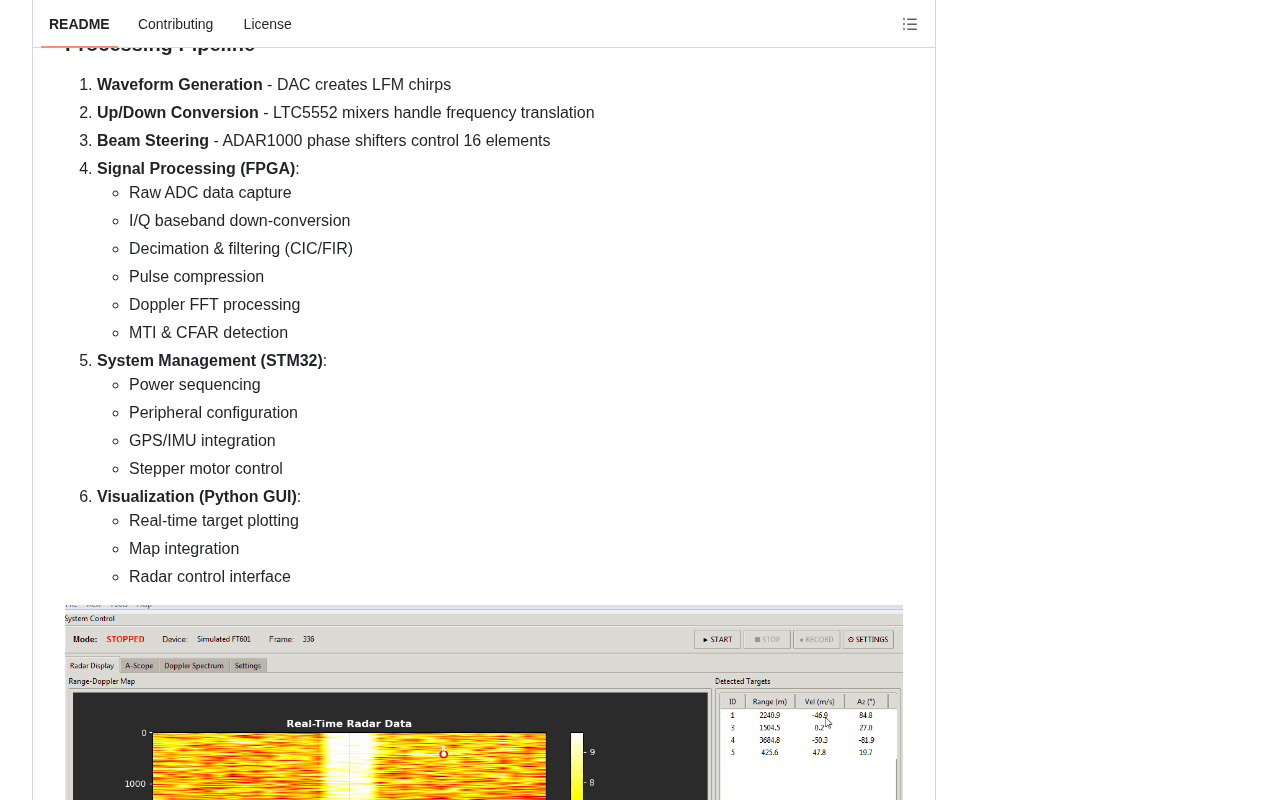

有一个细节值得留意：项目页面标注的主要语言为 PL/SQL，这与雷达硬件项目通常应有的 C、C++、Verilog/VHDL 或 Python 等语言明显不符。这很可能是GitHub语言检测算法的误判（PL/SQL与PLFM缩写相近，或仓库中某些文件被错误分类），也提醒读者在评估此类项目时，应实际查看仓库内容，而非仅依赖标签信息。

这里有必要解释GitHub的语言检测机制。GitHub使用一个名为Linguist的开源库来自动识别仓库中的编程语言，它通过分析文件的扩展名、内容特征和编辑器模式行来做出判断，并按各语言文件的字节占比来确定仓库的「主要语言」。这一机制在大多数软件项目中运作良好，但对于硬件项目来说经常出现误判——PCB设计文件（如KiCad的.kicad_pcb）、FPGA约束文件或特定格式的配置文件可能被错误归类为某种编程语言。开发者可以通过在仓库根目录添加.gitattributes文件，使用linguist-language或linguist-vendored等属性来手动覆盖检测结果，但很多硬件项目维护者并不了解这一机制，导致语言标签经常与实际内容不符。

高星项目的理性评估

两万余颗星标在硬件类项目中极为罕见。这一方面反映了社区对开源RF/雷达内容的强烈需求，另一方面也需要理性评估：星标数量代表关注度与收藏意愿，并不完全等同于项目的成熟度或实际可复现性。对于打算动手复现的工程师，建议重点关注文档完整性、BOM（物料清单）成本、以及是否有其他用户成功复现的记录。

评估一个开源硬件项目的实际可复现性，业界通常关注以下几个关键维度：其一是BOM的完整性与元器件可获取性——是否使用了停产元器件或受出口管制的芯片，这对于射频项目尤其重要，因为许多高性能射频芯片（如高频VCO、低噪声放大器等）存在供应链限制；其二是制造工艺要求——对于10.5 GHz的射频电路，PCB基材选择和走线阻抗控制极为关键，通常需要使用Rogers RO4003C或RO4350B等高频基材而非普通的FR-4（FR-4在10 GHz以上频段的介质损耗会显著增大），这直接影响制造成本和代工厂的选择；其三是测试与校准流程——相控阵系统需要精确的通道间幅度和相位校准，这通常需要矢量网络分析仪（VNA）等测试设备的支持，而一台性能合格的VNA本身可能就要数千到数万美元；最后是社区验证——是否有独立第三方成功复现并分享了结果。OSHWA（开源硬件协会）发布的最佳实践指南也建议开源硬件项目提供详细的组装指南、测试流程和已知问题列表，这些都是衡量项目成熟度的重要指标。

谁应该关注这个开源雷达项目

这个项目适合以下几类人群：

• 射频与雷达工程师：可作为学习相控阵和PLFM调制技术的实践参考。对于从事汽车雷达、无人机避障或工业传感器开发的工程师，理解低成本相控阵的设计取舍（如天线单元数量与波束宽度的权衡、数字波束形成vs模拟波束形成的选择）具有直接的工程参考价值。
• 高校师生：低成本方案非常适合作为通信、雷达课程的教学实验平台。学生可以在真实硬件上观察波束形成、目标检测和信号处理的完整流程，这远比纯仿真（如MATLAB/Simulink）更直观。
• 硬件创客与业余爱好者：为进入毫米波、微波DIY领域提供了难得的入门抓手。不过需要注意，微波频段的实验涉及射频安全和频谱管理法规，动手之前应了解当地关于10.5 GHz频段发射功率和使用许可的相关规定。
• 信号处理研究者：可基于真实硬件采集数据，验证测距、测速和成像算法。真实数据中包含的噪声特性、多径效应和杂波干扰，是仿真数据难以完全模拟的，这对于发表高质量的信号处理论文至关重要。

结语：开源正在攻入硬核硬件领域

从AI模型到开发框架，开源运动已经深刻改变了软件世界。而 PLFM_RADAR 这类项目的走红，标志着开源精神正在向更硬核的射频、雷达等高门槛硬件领域渗透。尽管低成本相控阵雷达在性能上难以与专业设备相比，但它所承载的教育价值和技术普及意义，远超其本身。

这一趋势的背后有更深层的推动力：一方面，PCB制造和SMT贴片服务的价格在过去十年间大幅下降（如JLCPCB、PCBWay等中国代工厂使得小批量高频板的制造成本降至可接受范围），使得个人和小团队也能负担得起复杂射频电路的制造；另一方面，高性能ADC（模数转换器）和FPGA的价格也在持续走低，为数字波束形成等计算密集型处理提供了硬件基础。这些趋势共同构成了开源射频硬件蓬勃发展的土壤。

对于渴望理解雷达工作原理、又苦于没有实践平台的工程师和学生来说，这样一个可以真实搭建、观察和调试的开源系统，无疑是一份珍贵的礼物。当然，在动手之前，仔细审阅项目文档、评估实际投入与可复现性，仍是不可省略的一步。
