康达效应气幕：让工业相机镜头告别积尘的低成本方案

产线上的真实痛点：镜头积尘导致停机

在工业视觉检测、激光轮廓测量等场景中，镜头积尘是长期困扰工程师的顽疾。工业视觉检测是利用机器视觉相机和图像处理算法对产品进行自动化质量检查的技术，广泛应用于半导体封装检测、汽车零部件尺寸测量、食品包装完整性检查等场景。激光轮廓测量（Laser Profiling）则是通过激光三角测量原理，将结构光投射到被测物体表面，再由相机捕捉变形后的光条轮廓，从而获取物体的三维形貌数据。这类设备对成像清晰度要求极高，镜头表面哪怕微米级别的污染颗粒都可能导致测量数据失真，在钢铁、水泥、木材加工等粉尘密集型产线中尤为突出。

工业视觉系统的镜头通常采用多层镀膜光学玻璃，其表面能较高，容易吸附微小颗粒。在粉尘密集环境中，颗粒沉积遵循斯托克斯定律——粒径越小、沉降速度越慢，但恰恰是1-10微米级别的细颗粒最难清除且对成像影响最大。这些颗粒会在镜头表面形成散射点，导致图像对比度下降、边缘模糊，对于需要亚像素精度的检测任务（如BGA焊球共面性检测、微米级划痕识别），即便0.1%面积的遮挡也可能触发误判或漏检。从微观机理来看，镜头积尘的形成涉及静电吸附、范德华力和气流沉积的复合过程。光学镜头表面的多层增透镀膜（通常为MgF₂或SiO₂材料）虽然能降低反射率至0.2%以下，但其纳米级表面粗糙度反而为微小颗粒提供了机械锚定点。在温差变化时，镜头表面还会因冷凝效应形成水分子薄层，进一步增强颗粒的粘附力。对于亚像素级精度的检测任务，如BGA焊球共面性检测要求测量重复性在±1μm以内，镜头表面5μm的颗粒即可导致局部MTF（调制传递函数）下降20%以上，这意味着检测系统的有效分辨力大幅退化。

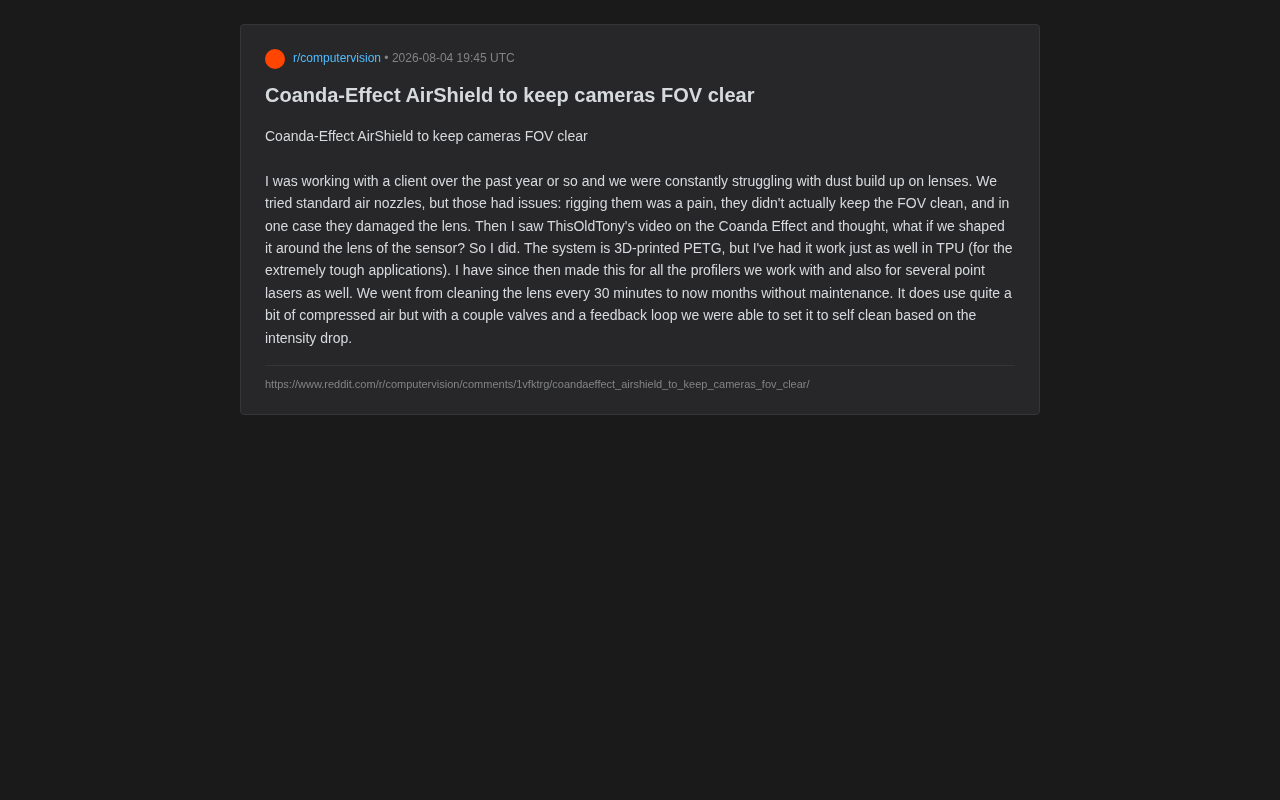

一位工程师在 Reddit 上分享了他过去一年多的实战经历：与客户合作期间，始终被镜头上的粉尘堆积问题所困扰。灰尘一旦附着在镜头表面，直接影响传感器的成像质量与测量精度，而频繁停机清洁又严重拖累产线效率。

最初，团队尝试了最常见的方案——标准气嘴吹扫。然而效果并不理想：安装布线繁琐、无法真正保持视场（FOV）清洁，甚至在某次使用中直接损坏了镜头。传统工业气嘴（如扁平气嘴、环形气嘴）通常产生高速点状或线状气流，流速可达数百米/秒。这种高动压气流直接冲击镜头表面时存在多重问题：首先，高速气流会在镜头前方形成湍流区，反而将周围的悬浮颗粒卷入光路；其次，气流中若携带微量油雾或水汽（工厂压缩空气系统中常见），会在镜头表面形成油膜，比灰尘更难清除；第三，持续的高压气流冲击可能导致镜头镀膜层微观剥离或镜片位移，长期使用后影响光学系统的校准精度。传统的"暴力吹气"思路，显然没能对症下药。

康达效应带来的防尘灵感

转机来自一个看似不相关的视频。这位工程师看到知名机械加工频道 ThisOldTony 关于**康达效应（Coanda Effect）**的讲解后，突然产生了一个想法：如果把这种效应"包裹"在传感器镜头周围，会怎样？

什么是康达效应？

康达效应指的是流体（气体或液体）在流经曲面时，倾向于附着在物体表面并沿其轮廓流动的现象。该效应由罗马尼亚空气动力学家亨利·康达（Henri Coandă）在1930年代发现并命名。其物理机制涉及流体的粘性和环境压力的共同作用：当高速气流沿曲面流动时，气流外侧的环境空气因卷吸效应被带走，导致曲面附近形成局部低压区，大气压力差将气流紧紧"压"在曲面上。

飞机机翼产生升力、无叶风扇"凭空"送出大风量，背后都有这一原理的作用。例如戴森无叶风扇利用环形狭缝喷出气流并沿弧面引导，使出风量放大15-18倍；飞机发动机的推力矢量控制也借助康达效应实现气流转向而无需机械活动部件。

将康达效应应用到镜头防护上，思路非常巧妙：不是简单地朝镜头前方直吹一股气流，而是通过精心设计的曲面结构，让压缩空气沿着镜头周围形成一层稳定的气幕（AirShield）。这层气幕像无形的屏障，主动将粉尘阻挡在视场之外，同时不遮挡光路。

从定量角度看，康达效应的附着距离与气流初始速度、曲面曲率半径和雷诺数密切相关。在工程应用中，关键设计参数包括壁面曲率比（r/b，曲面半径与狭缝宽度之比）、出口雷诺数（Re = ρvb/μ）和射流附着长度。研究表明，当r/b>2且Re在2000-10000范围内时，射流能稳定附着在曲面上而不发生分离。气流从狭缝喷出后沿曲面偏转的最大角度通常可达180°以上。对于镜头气幕应用，设计者需要精确计算狭缝宽度（通常0.5-2mm）、供气压力（2-4bar为宜）和导流曲面的曲率，使气流在镜头前方形成层流状的保护膜。还需考虑气流从环形狭缝喷出后的会聚特性——多股气流在镜头正前方的交汇区形成正压，有效阻止外部含尘气流的穿透。过高的流速会产生噪声和湍流，过低则无法有效阻挡颗粒穿透。理想的气幕速度通常在10-30m/s之间，远低于直吹气嘴的速度，但覆盖面积更大、能效比更高。CFD（计算流体力学）仿真在此类设计中发挥重要作用，可以预测气幕的穿透阻力（通常表征为气幕两侧的压差）和有效保护距离，帮助工程师在物理原型之前优化几何参数。

从概念到量产：3D打印快速落地

有了原理支撑，工程师迅速将其付诸实践。整套气幕系统采用 3D 打印制造，主体材料为 PETG，兼顾强度与成型精度。PETG（聚对苯二甲酸乙二醇酯-共聚物）是FDM 3D打印中常用的工程级材料，兼具PLA的易打印性和ABS的机械强度，具有优异的层间附着力、耐化学腐蚀性和低翘曲率，打印温度通常在230-250°C之间。PETG的玻璃化转变温度约为80°C，在大多数室内工业环境中能保持尺寸稳定性，且其低吸湿率（<0.2%）确保了气流通道尺寸在湿度变化时不会显著偏移。

在极端严苛的工况下，他还验证了使用 TPU 材料同样能够胜任。TPU（热塑性聚氨酯）是一种弹性体材料，肖氏硬度可在60A到95A之间选择，具备出色的耐磨性、抗撕裂性和减震能力。在工业环境中，TPU制件能够承受设备运行带来的持续振动和偶发碰撞，而不会像刚性材料那样开裂。TPU的选择特别针对存在机械冲击风险的场景——例如物料飞溅可能击中传感器护罩、或者设备在多工位间频繁切换需要柔性安装接口的情况。值得注意的是，TPU的打印需要直驱挤出机和较慢的打印速度（20-30mm/s），这在快速迭代时需要额外的时间预算。两种材料的灵活切换体现了增材制造在功能原型和小批量定制件方面的独特优势。

FDM工艺打印内部气流通道时面临独特的制造挑战：层间台阶效应会在通道内壁形成周期性粗糙度（Ra通常为20-50μm），这会增加气流的摩擦阻力并可能引入不期望的湍流扰动。工程师可以通过优化打印方向使狭缝出口沿层面方向排列、使用较小的层高（0.1-0.15mm）来改善出口气流的均匀性。此外，PETG打印件在后处理阶段可通过涂覆环氧树脂内衬来进一步改善内壁光洁度。3D打印还具备传统加工难以实现的独特优势：可以制造复杂的内部螺旋通道、渐变截面狭缝等结构，这些几何特征对于实现均匀的气幕分布至关重要，而传统CNC加工几乎无法在单体零件中完成。

实测效果堪称立竿见影：

• 维护周期从每 30 分钟一次，延长到数月无需维护
• 系统已推广应用到团队合作的所有轮廓仪（profiler）上
• 进一步适配了多台点激光设备

从单一设备验证到批量复制推广的路径，体现了这一工程方案的高度可扩展性。

智能反馈闭环：按需吹气降低气耗

这套方案并非没有代价。工程师坦言，气幕系统会消耗相当多的压缩空气。压缩空气常被称为工厂的"第四种公用工程"（继电力、水和蒸汽之后），但它也是工业生产中最昂贵的能源形式之一。据美国能源部统计，压缩空气系统的电力消耗通常占工厂总电费的20-30%，且将电能转化为气动能的效率仅约10-15%，其余能量以热量形式散失。

以典型工厂0.7MPa（7bar）系统为例，产生1立方米压缩空气的综合成本（含电费、设备折旧、维护）约为0.1-0.2元人民币。一个2mm圆形孔口在6bar差压下的空气消耗量约为每分钟50-80升（标准状态），24小时连续运行一年的成本可达数千至上万元——这还不包括对空压机负载增加带来的间接影响。当产线部署多台传感器时，气耗成本会线性叠加，因此持续吹气意味着持续的能耗与气源成本，对产线是一笔不可忽视的开销。

为此，他设计了一套巧妙的反馈闭环控制系统：通过阀门配合信号检测，系统根据**信号强度的下降（intensity drop）**判断镜头是否开始积尘，从而按需触发自清洁动作。

在激光轮廓传感器和点激光设备中，接收端光电探测器输出的信号强度（Intensity）直接反映了回光质量。当镜头表面洁净时，激光的发射和接收路径通透，信号强度处于标定范围内；而当灰尘逐渐覆盖镜头时，光线被散射和吸收，信号强度呈现渐进式衰减。通过设置信号强度的下限阈值或监测其变化斜率，PLC或嵌入式控制器可以判断当前镜头的污染程度，进而通过电磁阀控制气路的开闭。

主流激光位移传感器（如基恩士LJ-X系列、康耐视DS系列）通常在其通信协议中提供实时信号强度或曝光质量指标。工程师可通过传感器的模拟量输出（4-20mA或0-10V映射到信号强度百分比）或数字通信接口（EtherNet/IP、Profinet等）获取该参数。在PLC程序中，典型的控制逻辑包括：设置上下限阈值（如信号强度降至标定值的70%时触发清洁）、加入延时去抖（避免被测物体表面反射率变化导致的误触发）、以及清洁后的信号恢复确认（若吹气后信号未恢复则报警提示人工介入）。

这种基于过程变量的闭环控制属于典型的条件维护（Condition-Based Maintenance）策略，相比定时维护能显著降低资源消耗，同时避免因维护不足导致的质量事故。从设备综合效率（OEE）的角度分析，原先每30分钟一次的人工清洁意味着每次停机3-5分钟，按8小时工作制计算，每天累计停机时间可达48-80分钟，可用率损失约10-17%。若产线节拍时间为30秒/件、单件利润为5元，每日因停机导致的产能损失可达500-800元。部署气幕系统后，即便考虑压缩空气成本（按需模式下每日约50-100元），净收益仍然显著。条件维护相比定时维护的另一优势在于避免了"过度维护"——不必要的频繁接触式擦拭反而可能加速镜头镀膜的磨损。

这一设计将"常开吹气"变成了"按需吹气"——只有当传感器检测到成像质量出现衰减时，气幕才启动清洁。既保证镜头始终清洁，又最大限度降低压缩空气浪费。这种基于状态感知的自适应控制思路，正是智能制造的典型实践。

对工业视觉工程的启示

这个案例虽然规模不大，却提供了几点颇具价值的工程思考。

跨领域知识迁移带来突破

康达效应本是流体力学的经典现象，却被巧妙移植到光学镜头防护这一完全不同的场景。很多创新并非来自全新发明，而是来自对既有原理的重新组合与应用。在工程创新方法论中，这种跨领域类比被称为TRIZ理论中的"技术系统进化法则"之一——将成熟领域的解决方案迁移到新问题中，往往比在本领域内苦寻突破更高效。TRIZ（发明问题解决理论）由苏联发明家根里奇·阿奇舒勒通过分析数十万份专利总结而成，其核心思想之一是：不同领域的技术问题往往具有相似的矛盾结构，而解决这些矛盾的发明原理具有高度的可迁移性。这一案例完美诠释了TRIZ中的第40号发明原理"复合材料/场"和第15号发明原理"动态化"——用动态气流场替代静态物理屏障来实现防护功能。

3D打印降低定制化迭代门槛

从 PETG 到 TPU 的快速材料切换、针对不同轮廓仪与激光设备的形状适配，如果依赖传统开模注塑，成本与周期都难以承受。一副精密注塑模具的开发通常需要4-8周和数万元投入，而3D打印让工程师可以在数小时内完成设计迭代，以几十元的材料成本反复试错、快速验证，直到找到最优的气流通道几何形状。在气幕装置这类涉及内部流道的零件中，3D打印还具备传统加工难以实现的优势：可以制造复杂的内部螺旋通道、渐变截面狭缝等结构，这些几何特征对于实现均匀的气幕分布至关重要，而传统CNC加工几乎无法在单体零件中完成。这种"设计驱动制造"而非"制造约束设计"的范式转变，正是增材制造赋能工业创新的核心价值——工程师可以完全根据流体力学最优解来设计几何形状，而无需考虑刀具可达性、拔模角度等传统制造约束。

效果与成本之间的系统平衡

气幕防护解决了积尘痛点，但也带来了气耗问题；反馈闭环的引入，正是对这一权衡的优雅回应。真正落地的工程方案，从来不是只追求单一指标的极致，而是系统性地优化整体表现。从精益生产的视角来看，这种优化策略体现了"消除浪费"的核心理念——气幕不运行时零消耗，运行时精准有效，整个系统在"保护效果"和"运营成本"之间找到了动态平衡点。这也契合了工业4.0中"网络物理系统（CPS）"的理念：物理过程（气幕防护）与信息过程（信号强度监测和决策逻辑）深度融合，形成自感知、自决策、自执行的闭环系统，无需人工干预即可维持最优运行状态。

对于任何在恶劣环境中部署视觉或测量传感器的团队来说，这个基于康达效应的气幕方案，都是一个值得借鉴的低成本、高可靠性思路。其设计哲学——用巧妙的物理原理替代复杂的机械结构、用智能控制替代粗放运行——在工业传感器防护这一细分领域之外，同样具有普遍的工程指导意义。
