KiHub：专为KiCad设计的硬件代码评审与协作平台

在软件开发领域，GitHub 的 Pull Request 评审机制早已成为团队协作的标准流程。Pull Request（简称 PR）是 GitHub 在 2008 年引入的协作机制，其核心理念是在代码合并到主分支之前，通过结构化的评审流程确保变更质量。PR 评审的价值不仅在于发现缺陷，更在于知识共享、设计决策记录和团队对变更的集体认知。然而在硬件设计领域，尤其是使用 KiCad 这类开源 EDA 工具的团队，却长期缺乏类似的规范化评审工具。近日在 Product Hunt 上线的 KiHub，正试图填补这一空白——它是一个专为 KiCad 项目设计的硬件评审平台。

KiCad 是一款始于 1992 年的开源电子设计自动化（EDA）软件套件，由法国工程师 Jean-Pierre Charras 最初开发，后来在 CERN（欧洲核子研究组织）的资助下得到了显著增强。它涵盖原理图编辑器、PCB 布局编辑器、3D 查看器、Gerber 文件生成等完整的电路设计工具链。与商业 EDA 工具（如 Altium Designer、Cadence OrCAD）动辄数万美元的许可费用不同，KiCad 完全免费且源代码开放，这使其在开源硬件社区、教育机构和中小型硬件团队中拥有庞大的用户基础。

硬件设计评审的核心痛点

软件工程师可以在 GitHub 上逐行查看代码变更、发表评论、批准合并，整个过程清晰可追溯。研究表明，代码评审能减少 60%-90% 的缺陷率。但硬件工程师面对的是原理图（Schematic）和 PCB 布局文件，这些以二进制或复杂文本格式存储的设计文件，很难用传统的文本 diff 方式进行有意义的对比。

与纯文本的软件源代码不同，硬件设计文件传统上以二进制格式存储（如早期 KiCad 版本和多数商业 EDA 工具的专有格式），这使得 Git 等基于文本差异的版本控制系统难以发挥其核心优势。即使 KiCad 的新版本（如 2023 年发布的 KiCad 8.0）已转向基于 S-expression 的文本格式，原理图和 PCB 文件中大量的坐标数据、网络列表引用和元件属性信息，在纯文本 diff 视图中仍然难以被人类工程师快速理解其设计意图。一个简单的元件移动操作可能产生数百行文本变更，而一个关键的电气连接修改可能只体现为几个字符的变化，两者在文本 diff 中的"视觉权重"完全失衡。

当团队需要评审一次电路改动时，往往只能靠导出 PDF、截图标注、在邮件或聊天工具里来回讨论。这种方式效率低下，缺乏结构化记录，也难以形成可追溯的审批历史。对于需要严格质量管控的硬件项目而言，这是一个明显的短板——一个 PCB 设计错误一旦进入制造环节，修复成本可能是软件 bug 的数十甚至数百倍（重新打板、物料报废、项目延期），因此硬件设计在合入主版本前的严格评审，具有极高的经济价值和工程必要性。

KiHub 的核心功能与能力

KiHub 的定位非常明确：为 KiCad 项目带来软件级别的评审体验。根据 Product Hunt 上的产品介绍，它提供了以下几项关键功能：

原理图与PCB可视化版本对比

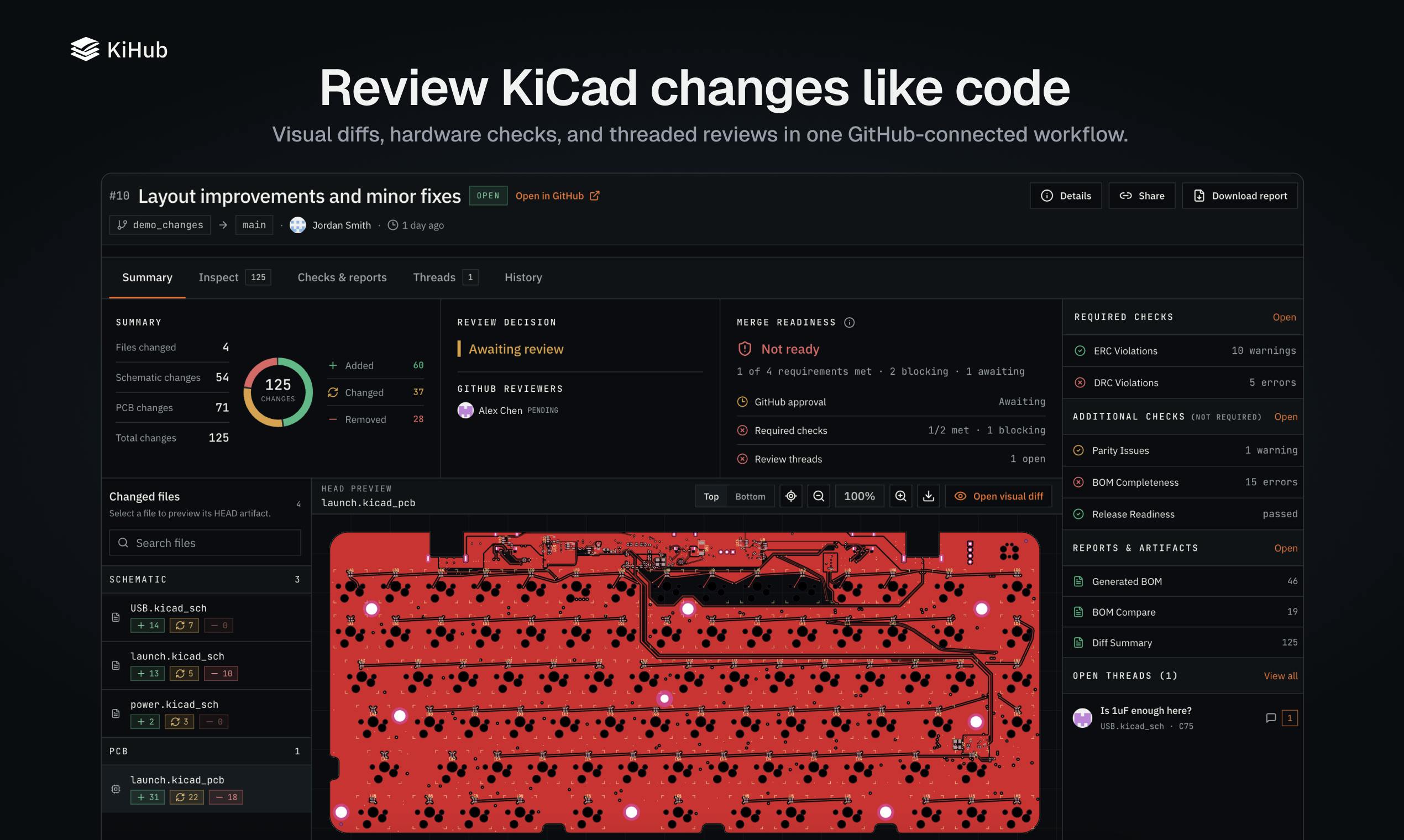

KiHub 允许用户直接比较原理图和 PCB 的不同修订版本（revisions）。这意味着评审者不再需要手动导出文件对照，而是可以在平台内直观地看到两个版本之间的差异——哪些元件被修改、哪些走线发生了变化，一目了然。这是硬件评审中最刚需的能力，它将文本层面的变更翻译为图形层面的直观差异展示，解决了传统文本 diff 在硬件设计文件面前"失灵"的根本问题。

带定位的精准评论讨论

平台支持"钉住式评论"（pinned comments），评审者可以将讨论精确地关联到设计中的特定位置。这与 GitHub 上针对某一行代码的评论如出一辙，让沟通更加聚焦，避免了"你说的是哪个电阻"这类反复确认的低效对话。在复杂的 PCB 设计中，一块板卡可能包含数千个元件分布在数十层上，精准的位置关联评论对于有效沟通至关重要。

自动化检查与审批流程管理

KiHub 内置了自动化检查（automated checks）能力，可以在评审过程中自动运行规则校验。在硬件设计语境中，这类自动化校验有着丰富的内涵：DRC（Design Rule Check，设计规则检查）用于验证走线间距、过孔尺寸、铜箔间隙等是否满足制造工艺要求；ERC（Electrical Rule Check，电气规则检查）用于检测原理图中的悬空引脚、电源短路、未连接网络等电气错误；BOM（Bill of Materials）一致性检查确保原理图中的元件与实际采购清单匹配。将这些检查集成到评审流程中——类似于软件 CI/CD 中的自动化测试——可以在设计变更提交时自动执行，在人工评审之前就拦截明显的设计缺陷。

同时 KiHub 还提供了审批管理（approvals）机制，让团队能够按照既定流程对设计变更进行签核，并保留完整、可追溯的评审历史（traceable review history）。这对于需要满足合规要求（如 ISO 13485 医疗器械设计控制、IEC 61508 功能安全等标准）的硬件项目尤为重要。

无缝兼容现有Git工作流

KiHub 一个值得称道的设计理念是：不要求团队改变已有的 Git 工作流。

越来越多的硬件团队已经开始用 Git 来管理 KiCad 工程文件，将版本控制的理念引入硬件设计。KiHub 选择在这一基础上做增量，而非要求用户迁移到某个全新的平台或流程。这种"非侵入式"的接入方式，大大降低了团队采用的门槛——工程师依然按照习惯提交代码，KiHub 则在评审环节提供额外的可视化和协作价值。

这一点对于开源硬件社区尤为重要。KiCad 本身就是开源 EDA 的代表，其用户群体对工具的开放性和兼容性有较高要求。开源硬件运动——包括 RISC-V 开源指令集架构、Open Source Hardware Association（OSHWA）推动的认证体系——正在催生越来越多的分布式硬件协作项目，这些项目天然依赖 Git 进行版本管理和多人协同。KiHub 顺应这种 Git-centric 的工作方式，更容易被这一群体接受。

Hardware DevOps趋势下的市场意义

从更宏观的视角看，KiHub 反映了硬件开发工程化（Hardware DevOps）的持续演进趋势。Hardware DevOps 是将软件 DevOps 理念（持续集成、持续交付、自动化测试、基础设施即代码等）向硬件开发领域延伸的工程实践。这一趋势的兴起有多重驱动力：硬件设计的复杂度持续攀升，现代 PCB 可能包含数千个元件和数十层布线，纯手工管理已不可持续；硬件产品的迭代周期在缩短，IoT 设备、消费电子等领域要求更快的设计-验证-量产节奏；同时，开源硬件运动要求更好的协作工具来支撑全球化的分布式团队开发。

过去十年，软件领域的 CI/CD、代码评审、协作工具高度成熟，而硬件领域的工具链正在加速追赶。在这一趋势下，已经出现了 Flux（云端 PCB 设计协作平台）、Allspice（专为硬件设计打造的 Git 托管与评审平台）、Horizon EDA（另一款开源 EDA 工具）等产品，KiHub 则选择聚焦于 KiCad 生态的评审环节，走垂直深耕的路线。将软件工程的最佳实践迁移到硬件设计——版本控制、自动化检查、结构化评审——正成为一个明确的方向。

KiHub 在 Product Hunt 上获得了 85 个投票，排名第 13 位，分类涵盖 Hardware、Developer Tools 和 GitHub。虽然数据规模不算爆款，但对于一个垂直到 KiCad 生态的工具而言，能引起关注本身就说明了这一细分需求的真实存在。

当然，作为一个新上线的平台，KiHub 仍需在实际使用中验证几个关键问题：对复杂 PCB 设计的 diff 精度如何——尤其是涉及多层板、密集 BGA 扇出、高速差分对等高级设计场景时；自动化检查的覆盖范围有多广，是否能超越基础的 DRC/ERC 延伸到更高级的设计规则；以及能否与主流的 KiCad 版本（KiCad 7.x 和 8.x 存在文件格式差异）和 Git 托管服务（GitHub、GitLab、Gitea 等）无缝集成。这些都将决定它能否真正走进硬件团队的日常工作流。

总结：KiCad生态协作基础设施的新选择

KiHub 的出现，是硬件设计协作工具走向成熟的一个缩影。对于使用 KiCad 的团队——无论是开源硬件项目还是企业研发团队——一个能够可视化对比、结构化讨论、并保留完整审批记录的评审平台，无疑能显著提升协作质量与设计可靠性。如果它能持续打磨核心的对比与检查能力，KiHub 有望成为 KiCad 生态中一个重要的协作基础设施。
