苹果在iPhone Duo铰链中嵌入石墨散热管

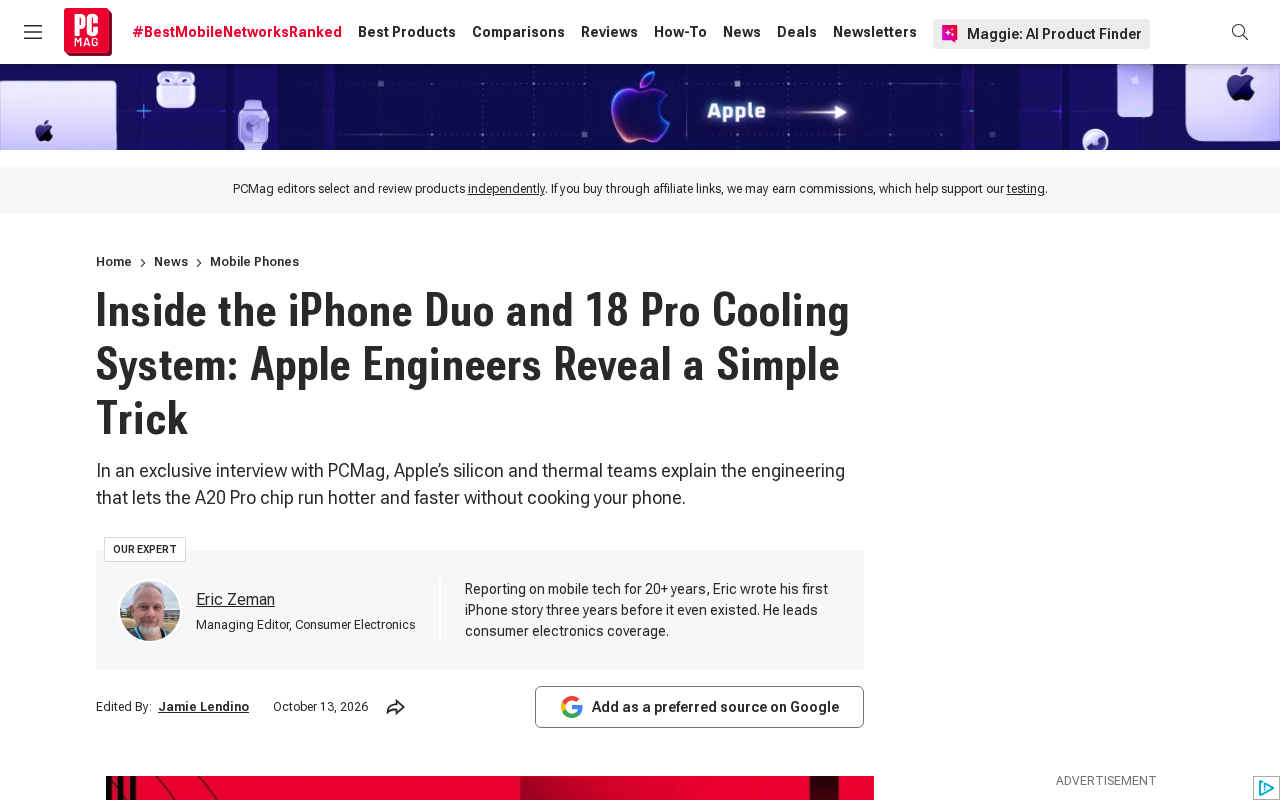

苹果在iPhone Duo的铰链结构里塞进了一根石墨散热管，这个细节来自Hacker News上的一条讨论。消息本身很短——只有一张截图和一个指向HN评论区的链接，但它透露出的工程思路值得拆开来看。

为什么是铰链

折叠屏手机最尴尬的地方在于，它的散热路径天生比直板机更窄。两块屏幕、两套主板区域、一个必须反复弯折的活动关节，热量很难像传统手机那样通过一整块中框或背板均匀摊开。苹果选择把石墨管穿过铰链，本质上是在折叠结构里强行打通一条贯穿左右的热通道。

石墨本身不是什么新鲜材料。它导热各向异性强，沿平面方向的热导率可以做到远高于铜，重量却轻得多，因此被大量用在手机内部的均热板上。真正的难点在于“穿过铰链”这个动作——铰链是整机中最精密、最怕异物侵入的部件，任何多余的厚度、弯折半径或材料疲劳都会影响开合寿命。能把石墨管布进去，说明苹果在铰链的走线空间上重新做了取舍。

铰链不只是机械件

过去几年折叠屏的铰链竞争主要集中在两个指标：折痕深浅和开合手感。散热通常被归到主板和VC均热板的范畴里，很少有人把铰链当作热管理组件。苹果这条消息如果属实，等于把铰链的角色从“纯机械结构”扩展到了“热传导路径的一部分”。

这在工程上意味着铰链的公差要求会进一步提高。石墨管要跟着铰链弯折，又不能被反复挤压到断裂或起层，对材料封边和走线固定方式都是考验。换句话说，这不是简单地把一根管子塞进去，而是要在有限的空间里同时满足机械寿命和热性能。

石墨的各向异性导热特性值得展开：石墨是典型的层状晶体结构，碳原子在层内以sp2杂化形成强共价键，热传导沿层层方向（ab面）效率极高，人工石墨膜的面内热导率可达到1500–1900 W/(m·K)，远超纯铜的约400 W/(m·K)；但在垂直方向（c轴）导热率只有几W/(m·K)，量级差距接近三个数量级。手机上常见的"石墨散热片"正是利用这种各向异性，把热源点的热量在平面内迅速铺开，而不是垂直穿透。也正因如此，石墨膜通常做成很薄的多层堆叠（几十微米级别），既保证面内铺热效率，又避免在厚度方向浪费空间。把石墨做成"管"并穿过会反复弯折的铰链，意味着要把原本脆性、易起层的石墨材料包覆在柔性基底或被密封在薄壁管里，这已经超出了常规石墨膜的应用范畴。

散热与折叠屏的结构矛盾

空间被屏幕和电池吃掉

折叠屏展开后屏幕面积翻倍，但内部堆叠空间并没有同比增长。电池被分成两块甚至更多，主板通常只占据一侧，另一侧往往是副板或无线充电线圈区域。热量从SoC产生后，如果只能留在原来那一侧，展开状态下另一侧屏幕区域的温度就会明显不均。

石墨管穿过铰链的价值就在这里：它可以把一侧的热量导向另一侧，利用更大的机身面积来分摊。对于长时间游戏、视频通话或外接显示器这类持续负载场景，均热面积的增加比单纯堆VC板更直接。

铰链是热管理的天然断点

从热阻角度看，铰链是整机中最糟糕的一段——它由多个金属件和转轴组成，接触面之间存在间隙，空气又是热的不良导体。如果不做专门处理，铰链两侧基本是热隔离的。苹果用石墨管跨过这个断点，相当于给铰链搭了一座热桥。

这座桥的代价是设计复杂度。石墨管需要跟着铰链的运动轨迹走，折弯处的应力集中、与转轴的摩擦、以及长期开合后的材料疲劳，都是必须解决的工程问题。这条消息没有给出具体的管径、走线形状或寿命测试数据，但仅从结构逻辑上判断，苹果在这块投入的研发成本不会低。

这条消息说明什么

折叠屏的竞争正在进入结构细节

早期折叠屏的比拼集中在屏幕供应和铰链能不能用。现在头部厂商开始把注意力放到更细的层面：怎么在折叠形态下维持散热、怎么让铰链承担更多功能、怎么在毫米级空间里做热设计。石墨管穿铰链属于典型的“结构级优化”，它不会出现在发布会PPT的显眼位置，但会影响实际使用中的温控表现。

信息本身还很有限

需要说明的是，目前可查到的信息只有Hacker News上的一条帖子和评论区链接，没有苹果官方文档、拆解报告或供应链信源做交叉验证。石墨管的规格、具体走线方式、对散热成绩的实际贡献都没有数据支撑。把它当作一个工程方向的信号是合理的，但不宜直接推导出“iPhone Duo散热因此大幅提升”的结论。

如果你关注折叠屏的长期可靠性，铰链里的这根石墨管值得后续跟进——它同时牵扯到散热、寿命和维修性三个维度。

背景补充

VC均热板（Vapor Chamber）是理解这段结构矛盾的另一个关键：它是一块内部抽真空并填充工质的扁平金属腔体，利用相变（蒸发—冷凝）在二维面上传热，等效面内导热率极高，是目前旗舰手机处理SoC峰值散热的主力。但VC板本身需要一定厚度腔体和密封结构，且是一个相对刚性的整体，很难跨越铰链这种会弯曲的活动关节。所以在折叠屏上，VC板通常只能覆盖单侧主板区域，无法跨越铰链把热量分给另一侧机身。石墨管方案的意义在于：它比VC板更薄、更柔，可以沿着铰链弯折路径走线，代价是单位截面的传热通量不如VC。两者其实是互补的——VC负责单侧的高热流密度扩散，石墨管负责把一侧的热量"引流"到另一侧的大面积机身上做二次铺开。
