SCHUNK气动夹爪：工作原理、维护与选型指南

从一则二手转让说起

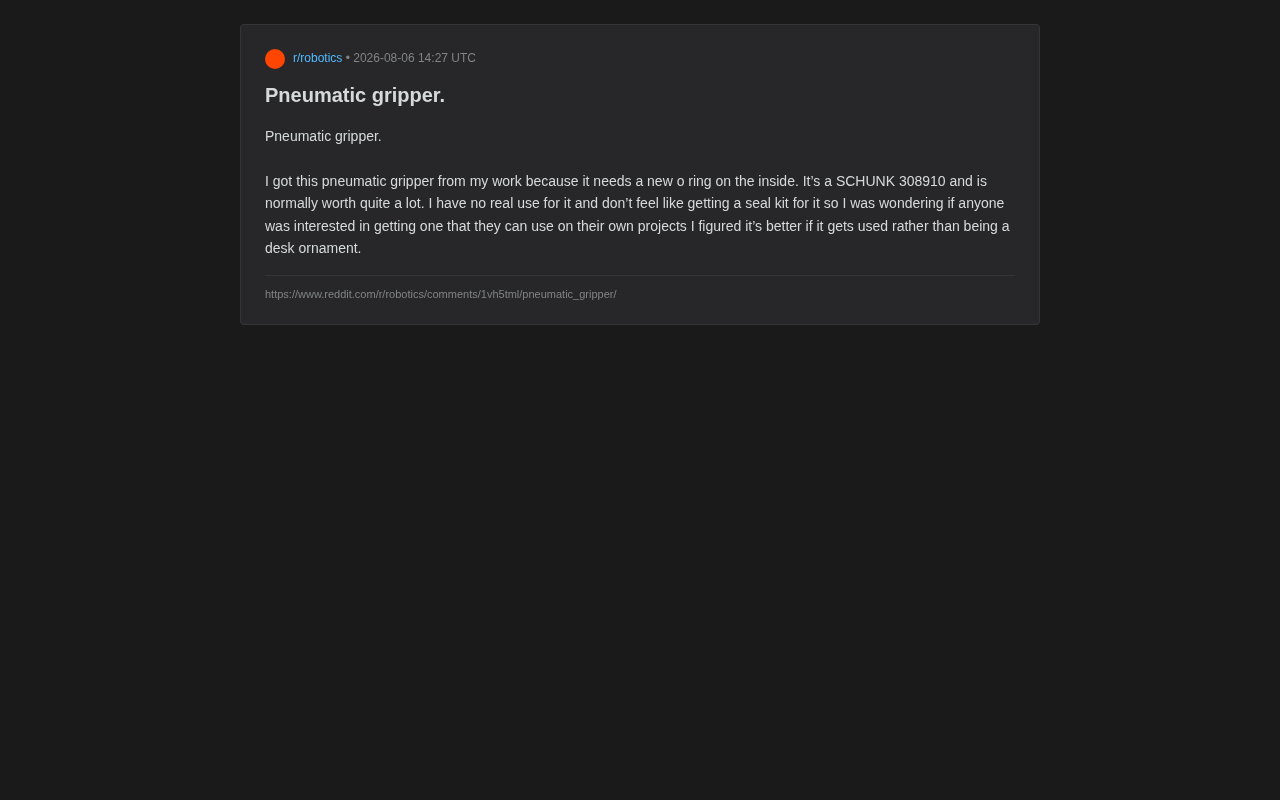

最近在Reddit上看到一则有趣的帖子：一位工程师从工作单位获得了一台SCHUNK 308910气动夹爪，因为内部的O型密封圈老化需要更换。这台设备通常价值不菲，但发帖者表示自己没有实际用途，也不打算花钱购买密封件套装，于是希望能转让给真正能用上它的人——用他的话说，"与其让它当桌面摆设，不如让它发挥作用"。

这则看似普通的转让帖，实际上揭示了工业自动化领域一个不太被大众关注却至关重要的组件——气动夹爪（Pneumatic Gripper）。作为机器人和自动化产线中的"手"，夹爪的性能直接决定了整个系统的抓取能力和作业精度。

值得注意的是，Reddit上此类工业设备转让帖的出现，反映了一个有趣的趋势：专业工业组件正在通过二手市场向Maker社区、教育机构和初创公司流动。平台如eBay Industrial、Surplus.net以及各类机器人论坛，已成为获取退役但功能完好的工业设备的重要渠道。对于预算有限的机器人研究团队或创业项目来说，一台经过简单维护的二手SCHUNK夹爪，其性能远超同等价位的消费级替代品，这种"工业级下放"为创新提供了可负担的硬件基础。

工业设备二手市场已形成较为成熟的生态系统。设备经纪商和翻新商扮演重要角色，他们从工厂设备升级或产线淘汰中收购退役设备，进行检测、翻新和质保后再销售。在气动组件领域，由于其机械结构简单、易于检修和恢复，二手设备的功能可靠性通常较高。但购买者需注意确认设备的实际使用循环次数，因为气动夹爪的导轨和传动部件存在机械磨损寿命限制，通常在数千万次循环后性能会出现下降。

气动夹爪是什么：定义与核心功能

气动夹爪是一种利用压缩空气驱动的机械抓取装置，属于机器人系统中的末端执行器（End Effector）。它通过气缸内的活塞运动，将气压转化为机械夹持力，从而完成对工件的抓取、搬运和释放。

末端执行器是机器人学中的核心概念，指安装在机械臂最末端关节上、直接与工作环境交互的装置。它相当于人类的"手"，但功能远不止抓取——焊枪、喷涂头、吸盘、切割工具等都属于末端执行器的范畴。在机器人系统设计中，末端执行器的选型往往决定了整个系统的应用场景。一个六轴机械臂可以通过更换不同的末端执行器来完成截然不同的任务，这种模块化设计理念是现代工业机器人灵活性的重要来源。

气动夹爪依赖的压缩空气系统是现代工厂最普遍的动力基础设施之一，被称为继电力、天然气、供水之后的"第四公用事业"。一座典型的制造工厂中，压缩空气系统的能耗可占总电力消耗的20-30%。工厂通常维持0.5-0.8MPa（约5-8bar）的供气压力，通过管路网络将压缩空气输送到各个工位。气动执行器之所以在工业中广泛应用，正是因为可以直接接入这套现成的基础设施，无需额外布线或安装驱动器，部署成本极低。

然而，压缩空气系统虽然部署方便，其能效问题长期困扰制造业。将电能转化为压缩空气的过程中，约90%的能量以热能形式散失，实际能效仅约10-15%。这意味着通过压缩空气驱动的执行器，其总体能源效率远低于直接电动方案。为改善这一状况，现代工厂采用变频驱动压缩机、余热回收系统、泄漏检测与修复（LDAR）程序等手段，但压缩空气的固有低效仍是推动电动化转型的重要动因之一。

气动夹爪工作原理详解

气动夹爪的核心是气缸和传动机构。当压缩空气进入气缸时，推动内部活塞运动，再通过楔形、齿轮齿条或连杆等机构，将直线运动转化为夹爪手指的开合动作。整个过程中，O型密封圈扮演着关键角色——它负责维持气缸内的密封性，一旦老化磨损，就会导致气压泄漏，夹持力下降甚至完全失效。这也正是帖子中那台SCHUNK夹爪"退役"的原因。

在传动机构方面，不同设计各有工程优势：楔形传动利用斜面将活塞直线运动转化为手指开合，结构紧凑且自锁性好，即使气源突然中断也能保持夹持力；齿轮齿条机构通过齿条推动扇形齿轮实现角度偏转，力传递效率高，适合大行程应用；T形槽导轨系统则为手指提供精确的直线导向，抵抗侧向力和力矩，确保重复定位精度在±0.01mm级别。

O型密封圈（O-Ring）是截面为圆形的环状弹性密封件，通常由丁腈橡胶（NBR）、氟橡胶（FKM/Viton）或聚氨酯等材料制成。在气动系统中，O型圈被安装在活塞与气缸壁之间的沟槽中，依靠自身弹性变形和气压产生的挤压力来实现密封。其失效模式主要包括：压缩永久变形（长期受压后无法恢复原始形状）、化学降解（接触润滑油或清洁剂导致材料劣化）、以及温度老化（高温加速橡胶分子链断裂）。在标准工业环境下，气动密封件的建议更换周期通常为1-3年，具体取决于工作频率和环境条件。

气动夹爪的主要类型

气动夹爪按结构可分为几类：

• 两指平行夹爪：最常见的类型，两个手指平行开合，适合抓取规则形状的工件
• 三指向心夹爪：三个手指同步向中心收拢，适合抓取圆形或不规则物体
• 角度夹爪：手指以旋转方式开合，结构紧凑，适用于空间受限的场景

气动驱动 vs 电动驱动：两大技术路线的博弈

气动夹爪和电动夹爪代表了末端执行器领域两大主流技术路线。气动系统依赖工厂现有的压缩空气管路，具有力重比高、响应速度快（开合时间通常在50-100毫秒）、结构简单可靠等优势，但缺点是只能实现"完全打开"和"完全关闭"两个位置，缺乏中间位置控制能力。电动夹爪则通过伺服电机或步进电机驱动，可以精确控制手指位置和夹持力，适合处理易碎或形状多变的工件，但成本更高、结构更复杂。近年来，随着协作机器人（Cobot）市场的爆发，电动夹爪的市场份额在快速增长，但在高速、大批量的传统产线上，气动夹爪仍然是性价比最优的选择。

关于气动系统只能实现两个位置的局限，值得补充的是，近年来比例阀和伺服气动技术的发展正在改变这一状况。比例阀能够连续调节气体流量，配合位移传感器和闭环控制，可以实现气动执行器的中间位置定位，精度可达±0.1mm。但由于气体的可压缩性，气动伺服系统的控制带宽和刚度仍不及电动系统，因此在需要精确力控的场景中，电动方案依然更具优势。这也解释了为什么两种技术路线在可预见的未来将持续共存，各自服务于最适合的应用场景。

SCHUNK夹持系统：行业标杆的技术优势

帖子中提到的SCHUNK是这个领域绑不开的名字。这家总部位于德国的公司是全球领先的夹持系统和抓取技术供应商，其产品广泛应用于汽车制造、电子装配、金属加工等自动化产线。

SCHUNK（雄克）成立于1945年，总部位于德国巴登-符腾堡州的劳芬，是一家典型的德国"隐形冠军"企业。公司在全球拥有超过3,500名员工，产品线覆盖夹持技术和夹紧技术两大领域，拥有超过11,000种标准组件。在气动和电动夹爪市场，SCHUNK长期占据全球领先地位，其PGN系列平行夹爪和JGP系列小型夹爪是行业中的经典产品。SCHUNK 308910属于其工业级产品线，通常配备多齿导轨系统以确保高刚性和抗扭矩能力。

"隐形冠军"这一概念由德国管理学家赫尔曼·西蒙提出，指那些在细分市场占据全球前三、年营收不超过50亿欧元、公众知名度不高的中小企业。德国拥有约1,500家此类企业，数量居全球之首。在夹持技术领域，除SCHUNK外，还有日本的SMC和CKD（以气动元件见长）、瑞典的OnRobot（专注协作机器人末端工具）、以及美国的Destaco等竞争者，共同构成了一个高度专业化的全球市场格局。这些企业之间的技术竞争推动了整个行业的持续创新。

SCHUNK的气动夹爪以高精度、长寿命和高可靠性著称，这也是为什么发帖者强调"通常价值不菲"。一台工业级夹爪的价格往往在数百到数千美元不等，即便是需要更换密封件的二手设备，其潜在价值依然可观。对于DIY机器人爱好者或初创团队来说，这类设备如果能以合理价格获得，无疑是极具吸引力的。

气动夹爪维护：O型密封圈更换实操要点

这个案例最值得关注的一点，是它凸显了工业设备维护中"小零件、大影响"的现实。

一台价值不菲的精密夹爪，可能仅仅因为一个价值几美元的O型圈老化而失去功能。O型密封圈是气动系统中最容易磨损的消耗品之一，长期在压缩空气的往复运动和温度变化下工作，橡胶材料会逐渐硬化、开裂或变形。

密封件更换而非整机丢弃

对于气动夹爪来说，密封件更换通常是一项相对简单的维护操作。购买对应型号的密封件套装（Seal Kit），拆解气缸、更换O型圈、重新装配，就能让设备恢复如初。发帖者选择转让而非维修，更多是出于"用不上"的现实考量，而非设备本身无法修复。

值得注意的是，密封件更换时需要格外注意O型圈的材质规格和尺寸公差。工业级夹爪通常使用内径精度在±0.1mm以内的密封件，选错尺寸会导致装配不良或提前失效。此外，更换时应同步检查活塞杆表面是否有划痕或腐蚀，因为这些缺陷会加速新密封件的磨损。涂抹适量的硅基润滑脂可以延长密封件寿命，但要避免使用石油基润滑剂，后者可能腐蚀某些橡胶材料。

在实际操作中，建议遵循以下维护流程：首先切断气源并排空残余气压，然后按照制造商提供的分解图逐步拆卸；取出旧密封件时记录安装方向和位置；清洁所有沟槽和配合面，去除残留的橡胶碎屑和污垢；安装新密封件前检查其是否有毛刺、裂纹或变形；最后重新组装并进行气密性测试，确认在额定压力下无泄漏。对于SCHUNK产品，官方通常提供对应型号的原装密封件套装，虽然价格高于通用件，但尺寸和材质的一致性更有保障。

预测性维护与工业4.0

在工业4.0框架下，气动夹爪的维护正在从定期更换向基于状态监测的预测性维护演进。通过在夹爪上集成压力传感器、流量传感器和加速度计，可以实时监测气缸密封性能的退化趋势。当检测到漏气量超过设定阈值或开合时间出现异常延长时，系统自动生成维护工单，在故障停机前安排计划性更换。这种方法可将非计划停机减少70%以上，对于高节拍产线——例如每分钟执行30-60次抓取循环的汽车焊装线——意义重大。SCHUNK等头部企业已开始在新一代产品中集成智能传感功能，将夹爪从纯粹的执行器进化为具有自我诊断能力的智能组件。

这也提醒我们，在工业自动化和机器人DIY领域，掌握基本的设备维护知识——尤其是密封件、气路和传动机构的保养——能够显著延长设备寿命，降低使用成本。

末端执行器：自动化系统的"最后一厘米"

跳出这个具体案例，气动夹爪所代表的末端执行器，是整个自动化系统中"最后一厘米"的关键。无论机械臂的运动多么精准、控制算法多么先进，最终能否成功完成任务，往往取决于夹爪能否稳定可靠地抓住目标物。

随着协作机器人和柔性制造的兴起，末端执行器的技术也在不断演进——从传统的气动、电动夹爪，到集成力反馈、视觉引导的智能抓取系统，再到模仿人手的柔性夹爪。柔性制造（Flexible Manufacturing）是指制造系统能够快速适应产品种类和批量变化的能力。在这一趋势下，力/力矩传感器的集成使夹爪能够感知抓取力度，避免损坏精密工件；2D/3D视觉系统与夹爪的协同让机器人能够识别和定位随机摆放的零件；基于深度学习的抓取规划算法能够自动计算最优抓取姿态。此外，受自然界启发的柔性夹爪（如基于气动肌肉或硅胶材料的仿生设计）能够适应不规则形状，在食品加工、农业采摘等领域展现出巨大潜力。

在柔性夹爪的技术前沿，近年来涌现出多种创新方案。基于颗粒阻塞原理的万能夹爪利用填充咖啡渣等颗粒的柔性膜，在真空作用下从柔软变为刚性，能够适应几乎任何形状；基于介电弹性体（DEA）的电活性聚合物夹爪可通过电压控制实现精细变形；哈佛大学Whitesides实验室开创的气动软体机器人技术则利用硅胶中的气道实现仿生弯曲运动。这些技术虽然在夹持力和速度方面尚无法与传统夹爪竞争，但在处理番茄、草莓等易损食品及不规则生物样本方面展现出独特优势。

协作机器人（Cobot）是指能够在无安全围栏的环境下与人类工人共同工作的机器人，以Universal Robots、FANUC CR系列、ABB YuMi等为代表。自2008年UR推出首款商用Cobot以来，该市场以年均30%以上的速度增长，预计到2030年将突破200亿美元。Cobot的普及催生了对即插即用、易于编程、能够安全与人交互的末端执行器的巨大需求，推动了如Robotiq、OnRobot、Soft Robotics等新兴末端工具公司的崛起。这些公司的产品通常强调"开箱即用"的简便性，与传统工业夹爪形成差异化竞争。

但无论技术如何发展，气动夹爪凭借其结构简单、响应快速、力量大、成本低的优势，依然是工业现场的主力选择。据行业统计，在全球工业机器人末端执行器市场中，气动夹爪仍占据约60%的份额，特别是在汽车零部件搬运、金属冲压件上下料、包装码垛等高节拍应用场景中，其地位短期内难以被替代。

结语

一则简单的二手转让帖，让我们得以窥见工业自动化背后那些不起眼却不可或缺的组件。SCHUNK气动夹爪的故事告诉我们：在追逐AI和智能算法的今天，那些真实、可靠的机械硬件依然是自动化系统的根基。而一个小小的O型圈，也能决定一台精密设备的生死。对于任何从事机器人或自动化项目的人而言，理解这些基础组件的原理与维护，同样是不可或缺的功课。

从更宏观的视角来看，这个案例也折射出硬件与软件在自动化领域中不可分割的关系。当业界的注意力大量聚焦于机器学习、计算机视觉和大语言模型时，那些在工厂车间日复一日执行数百万次开合动作的气动夹爪，才是真正将数字世界的决策转化为物理世界行动的桥梁。软件定义的是"做什么"和"怎么做"，而末端执行器决定的是"能不能做到"。
