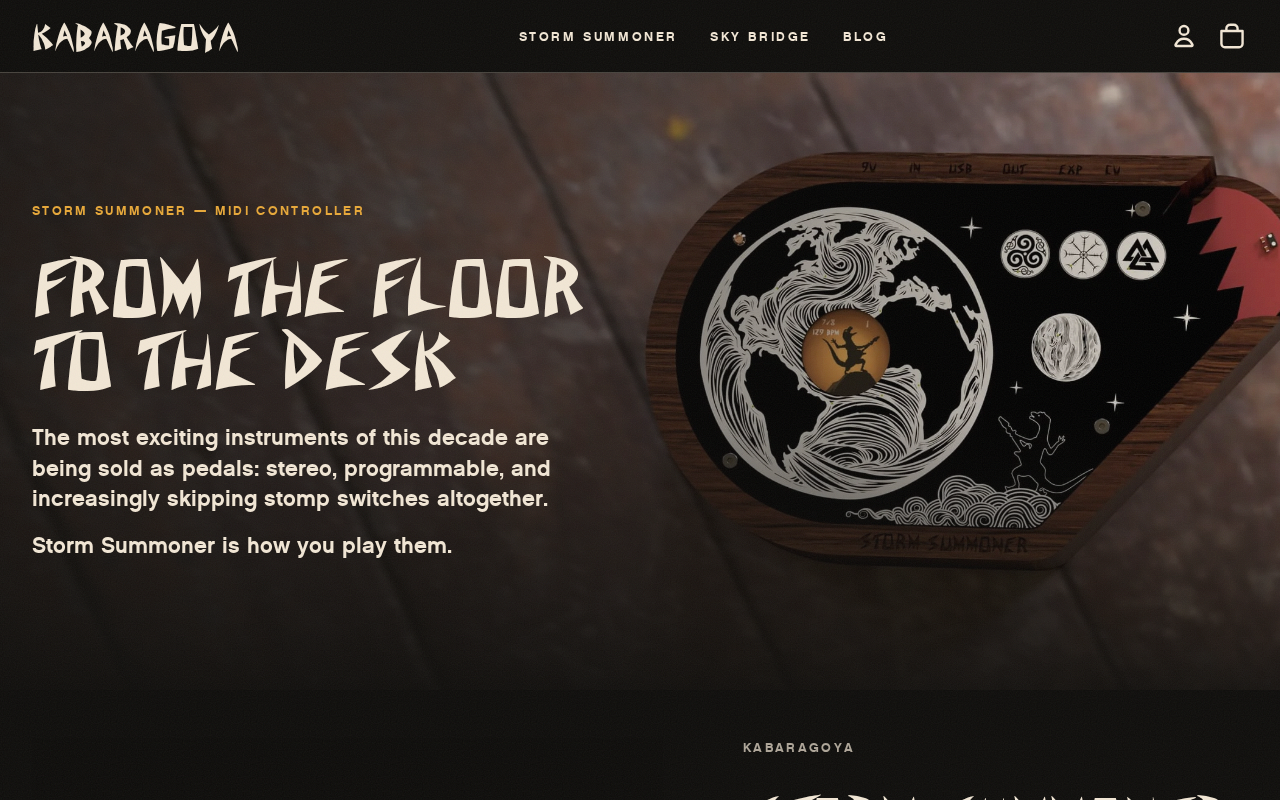

Storm Summoner：专为吉他效果器打造的MIDI控制器

当吉他效果器遇上MIDI控制

在电子音乐和现代吉他演奏领域，效果器（effects pedals）一直是塑造音色的核心工具。然而，传统效果器的控制方式往往依赖于脚踩或手动旋钮，在实时演出和复杂音色切换中存在明显局限。最近在 Hacker News 上引发讨论的 Storm Summoner 项目，正是针对这一痛点提出的解决方案——一款专为效果器设计的 MIDI 控制器。

这个项目代表了 DIY 音频硬件社区中一个持续存在的兴趣方向：如何用现代数字接口更灵活地操控模拟或数字音频设备。

MIDI控制效果器的基本原理

对于不熟悉音频设备的读者，这里先厘清几个核心概念。效果器是插入在乐器（如电吉他、合成器）与音箱之间的信号处理设备，可以产生失真、延迟、混响、合唱等音色效果。而 MIDI（Musical Instrument Digital Interface） 是一套始于 1980 年代的行业标准协议，用于电子乐器之间传递演奏和控制信息。

MIDI协议由Dave Smith和Ikutaro Kakehashi在1981年提出，1983年正式发布。这个协议的核心是用数字消息而非音频信号来传递音乐信息。一条MIDI消息通常包含状态字节（如Note On/Off、Control Change）和数据字节（如音高、力度、控制器编号和值）。MIDI使用31.25 kbaud的串行通信速率，通过5针DIN接口传输。一个典型的MIDI消息可能是"在通道1上以力度64演奏中央C音符"。2020年，MIDI 2.0标准发布，提供了更高的分辨率和双向通信能力，但MIDI 1.0因其简单性和广泛兼容性仍然是行业主流。

值得注意的是，MIDI的传输方式已经远超出了最初的5针DIN接口。MIDI over USB（基于USB Audio/MIDI规范）已成为当今最常见的连接方式，几乎所有现代MIDI设备和微控制器平台都原生支持。BLE MIDI（蓝牙低功耗MIDI，Apple于2014年推出规范）则为无线控制打开了大门。在效果器控制场景中，无线MIDI的低延迟特性（通常<10ms）使得演奏者可以摆脱线缆束缚，但其可靠性在嘈杂的射频环境（如大型音乐节的多设备干扰场景）中仍是需要权衡的因素。对于舞台上的关键控制链路，有线连接仍然是首选。

在MIDI协议的技术架构中，其通道语音消息（Channel Voice Messages）的分类体系也值得了解。除了常见的Program Change和Control Change，还包括Note On/Off（音符开关）、Polyphonic Aftertouch（复音触后）、Channel Pressure（通道压力）和Pitch Bend（弯音）。在效果器控制场景中，Control Change消息（CC）尤为关键——MIDI规范定义了128个CC编号（0-127），其中一些有约定俗成的用途，如CC#1是调制轮、CC#7是音量、CC#11是表情控制，而CC#64-67保留给延音踏板等开关类控制。效果器厂商通常允许用户自定义CC编号映射，使得同一个MIDI控制器可以适配不同品牌的设备。此外，MIDI的System Exclusive（SysEx）消息允许厂商传输设备特有的数据，如完整的预设参数包，这为深度集成提供了可能。

将 MIDI 引入效果器控制，意味着演奏者可以通过程序预设、外部踏板或电脑，精准地切换效果器参数、开关状态甚至整套音色组合。在效果器控制场景中，最常用的是Program Change（切换预设）和Control Change（调节参数）消息。这对于需要在一场演出中频繁切换音色的吉他手来说，价值巨大。

效果器信号链与MIDI控制的实际演出场景

理解MIDI效果器控制器的价值，需要了解专业吉他手在现场演出中面临的实际挑战。一个典型的专业效果器板（pedalboard）可能包含8-15个效果器，按照特定顺序串联形成信号链（signal chain）。经典的信号链排列通常是：调音器→压缩器→过载/失真→调制类（合唱、相位、颤音）→延迟→混响。

这种排列顺序并非随意选择，而是基于信号处理的物理原理。失真类效果器放在调制类之前，是因为对已经调制的信号进行失真会产生难以控制的交调失真（intermodulation distortion），产生非和谐的频率成分；而对干净信号先失真再调制则保留了调制效果的清晰度和可控性。延迟和混响放在链尾，是因为这些时间域效果需要处理完整的混合信号才能产生自然的空间感——如果将混响放在失真之前，失真电路会将混响尾音一同压缩和削波，导致混乱的音色。并联（parallel）信号路径与串联（serial）路径的选择也深刻影响着最终音色——一些高级MIDI控制器如Boss ES-8支持可编程的信号路由矩阵，可以动态改变效果器的串并联关系，在一首歌曲中实现截然不同的信号流向。

在一首歌曲中，吉他手可能需要在干净音色（clean）、轻微过载（crunch）、高增益独奏（lead）之间频繁切换，每次切换可能涉及同时开关2-4个效果器并调整参数。没有MIDI控制器时，这意味着在几秒内精确踩下多个脚踏开关——在昏暗的舞台上、在演奏间隙完成这一系列动作极具挑战性。MIDI控制器将这些操作打包为一个预设（patch），一次踩踏即可同时发送多条MIDI消息，完成所有切换。部分高级方案还支持"morphing"——在两个预设之间通过表达踏板平滑过渡所有参数。

Storm Summoner 的设计理念与技术架构

从项目定位来看，Storm Summoner 试图成为效果器与 MIDI 系统之间的桥梁。它并非替代效果器本身，而是作为一个中控枢纽，让原本各自独立的效果器能够被统一、程序化地管理。

这类 MIDI 效果器控制器通常包含几个关键技术要素：

• MIDI 信号的接收与解析：控制器需要读取来自其他 MIDI 设备或软件的指令
• 控制信号的转换与输出：将 MIDI 消息转换为效果器能够识别的物理控制信号（如继电器切换、电压控制等）
• 预设管理系统：允许用户保存和调用不同的音色配置组合

在MIDI控制器与效果器的物理连接中，存在两种主要的控制方式。继电器开关通过电磁线圈控制触点的通断，模拟脚踩开关的机械动作，常用于效果器的开关（bypass）控制。现代项目多使用小型的5V固态继电器或光耦继电器，响应速度快、寿命长。另一种是模拟电压控制（CV），通过DAC（数模转换器）输出0-5V或0-10V的电压信号，模拟旋钮的旋转位置，用于控制参数如增益、频率、混响深度等。部分高端效果器支持表达踏板输入（Expression Pedal），实际上就是接收这类电压信号。在Storm Summoner这类项目中，微控制器接收MIDI消息后，通过GPIO引脚驱动继电器阵列或通过PWM滤波/专用DAC芯片输出控制电压，实现从数字指令到物理音色变化的转换。

在音频硬件设计中，信号路径（signal path）的质量至关重要。当MIDI控制器通过继电器切换效果器的开关状态时，必须考虑继电器触点对音频信号的影响。机械继电器在切换瞬间可能产生"pop"噪声（瞬态电压尖峰），这在现场演出中是不可接受的。为此，许多设计者采用"make-before-break"型继电器或在切换瞬间短暂静音（muting circuit）。另一种方案是使用JFET模拟开关或光耦继电器（如Silonex NSL-32），后者在吉他效果器社区中被广泛用于实现平滑的音量渐变和无噪声切换。

在软件层面，智能的MIDI控制器固件可以实现**"soft switching"技术**：在发送切换指令前，先通过一个极短的时间窗口（通常2-5ms）将音频信号静音，等继电器触点完全稳定后再恢复信号通路。这种软硬件协同的方案在商业产品中广泛应用，有效消除了切换噪声。此外，PCB布局中的接地策略（星形接地 vs. 接地平面）对于抑制数字电路对模拟音频信号的串扰至关重要——数字MIDI处理电路和模拟音频切换电路之间需要仔细的物理隔离设计，包括独立的电源去耦和接地路径分离。

True bypass（真正旁通）与buffered bypass（缓冲旁通）的选择也影响着控制器的设计——true bypass通过继电器直接断开效果器电路，保持原始信号纯净，而buffered bypass则在信号路径中保留缓冲放大器以防止长线缆导致的高频损失。

Storm Summoner 与商业方案的对比

在商业市场上，成熟的 MIDI 效果器控制方案（如 Boss、Line 6、RJM 等品牌产品）往往价格不菲，动辄数百甚至上千美元。专业MIDI效果器控制器市场由几家厂商主导。Boss ES-8是八回路音频切换器，支持MIDI控制和USB接口，售价约500美元。RJM Music的Mastermind系列是高端解决方案，提供彩色触摸屏和复杂的预设编程能力，价格在800-1500美元区间。Disaster Area Designs的DMC系列则主打紧凑型设计，价格在300-600美元。Line 6的Helix系列虽然是综合建模处理器，但其强大的MIDI控制能力使它也成为系统中枢的选择。

而像 Storm Summoner 这样的开源或 DIY 项目，为预算有限的独立音乐人和爱好者提供了一条可行的替代路径。这些商业方案的共同特点是稳定性高、预设管理友好、支持复杂的MIDI路由，但缺点是封闭生态、功能固定、价格昂贵。DIY方案的成本通常在50-150美元之间（取决于继电器数量和外壳质量），但需要投入学习时间和调试精力。

更重要的是，DIY 硬件项目具有商业产品无法比拟的可定制性。用户可以根据自己的具体设备和演奏习惯，调整控制逻辑、增删功能，甚至将其集成到更大的现场演出系统中。

DIY音频硬件的技术门槛正在降低

Storm Summoner 的出现，反映了一个更宏观的趋势：随着 Arduino、Raspberry Pi、Teensy 等微控制器平台的成熟与普及，音频硬件的 DIY 门槛正在快速降低。

Arduino是基于Atmel AVR微控制器的开源硬件平台，于2005年在意大利推出，旨在让非工程师也能快速进行电子原型开发。它提供简化的C++编程环境和丰富的库支持。Teensy则是由PJRC公司开发的高性能微控制器板，基于ARM Cortex-M处理器，相比Arduino具有更强的计算能力和更多I/O接口。Teensy特别适合音频应用，因为它内置了USB MIDI支持和音频处理库。这些平台的典型开发流程包括：用USB连接电脑、在IDE中编写代码、通过引导程序上传固件、通过串口监视器调试。

Teensy微控制器在音频DIY社区中的地位值得特别说明。Teensy 4.0/4.1搭载了600MHz的ARM Cortex-M7处理器（NXP i.MX RT1062），其浮点运算能力远超Arduino系列，足以进行实时音频DSP处理。更关键的是，PJRC为Teensy开发了Audio Library——一个基于图形化连接的音频处理框架，用户可以在网页端拖拽音频模块（如滤波器、振荡器、混音器、FFT分析器），自动生成对应的C++代码。Teensy还原生支持USB MIDI Device模式，插入电脑即被识别为MIDI设备，无需额外驱动或转接硬件。这意味着开发者可以用一块不到30美元的电路板同时实现MIDI通信、音频处理和用户界面控制。相比之下，Arduino Uno的16MHz ATmega328P处理器在音频应用中捉襟见肘，主要只能处理MIDI消息的收发而无法进行实时信号处理。

过去需要专业电子工程背景才能实现的 MIDI 控制方案，如今借助开源固件、成熟的开发库和活跃的社区支持，普通爱好者也能动手搭建。这种"即插即用"的开发体验，加上GitHub上数以万计的开源项目示例，使得音频硬件DIY从专业领域走向了创客社区。这种技术民主化的进程，正在让越来越多的创意从实验室走向个人工作室和演出现场。

开源音频硬件生态系统

Storm Summoner所处的开源音频硬件生态系统远比单个项目丰富。在这个领域，几个标志性项目塑造了社区的发展方向。Electrosmith的Daisy是一款专为音频设计的开源嵌入式平台，搭载480MHz ARM处理器和24位立体声编解码器，支持C++、Max/MSP gen~和Pure Data编程。Axoloti是另一个开源音乐硬件平台，提供图形化的补丁编程环境，可以创建自定义合成器和效果器。在纯软件层面，Pure Data（Pd）和SuperCollider这两个开源音频编程环境经常与硬件项目结合，运行在Raspberry Pi或BeagleBone上实现独立的音频处理设备。

硬件原型制造的门槛也在同步降低。KiCad等开源PCB设计工具已经发展到可以媲美商业软件（如Altium Designer）的水平，提供原理图绘制、PCB布局、3D预览和设计规则检查等完整功能。与此同时，JLCPCB、PCBWay等低成本PCB制造服务（5美元即可制造10块双层板）彻底改变了小批量生产的经济模型。更进一步，这些服务商提供的**SMT贴片组装（PCBA）**服务意味着用户只需上传Gerber文件和BOM清单，即可收到完整组装的电路板——这极大降低了表面贴装元件（SMD）的使用门槛，而紧凑型MIDI控制器的设计几乎离不开SMD元件。3D打印技术则为定制外壳提供了快速原型方案，替代了传统的铝制压铸外壳加工，使得从设计到成品的周期从数周缩短到数天。这些工具和服务形成了一个完整的从设计到制造的开源工具链，支撑着音频硬件DIY社区的蓬勃发展。

从MIDI到OSC：音频控制协议的演进

MIDI虽然仍是效果器控制的主流协议，但音频控制领域的协议选择正在变得更加丰富。Open Sound Control（OSC） 是值得关注的替代方案。OSC基于UDP网络协议，相比MIDI具有多项结构性优势：支持浮点数值传输（不再局限于MIDI的0-127整数范围，提供近乎无限的参数分辨率）、任意字符串命名的参数路径（如/effects/delay/time而非抽象的CC编号）、时间戳同步（确保多设备同步精度）和网络多播（一条消息同时控制多个设备）。

在复杂的现场演出系统中，OSC可以通过WiFi或以太网实现低延迟的参数控制，一些现代效果器（如Empress Effects的ZOIA）和软件效果器平台已原生支持OSC。对于DIY项目而言，ESP32等带WiFi功能的微控制器可以同时支持MIDI和OSC，提供更灵活的控制方案——一个控制器既能通过传统MIDI连接老式效果器，又能通过WiFi OSC控制新一代智能设备。不过，OSC缺乏MIDI那样的行业标准化程度，不同设备的OSC地址空间和数据格式可能不兼容，这在实际部署中增加了配置复杂度。

开源社区的协作与迭代

这类项目在 Hacker News 等技术社区上出现本身就颇有意味。以软件工程师和技术创业者为主的社区，对硬件 DIY 项目保持着持续关注。

Hacker News作为技术社区，对硬件项目的关注体现了独特的文化特征。该社区由Y Combinator创办，最初聚焦软件创业，但逐渐演变为涵盖所有技术创新的讨论平台。硬件项目在HN上通常引发三类讨论：技术实现细节（"用的是哪款微控制器？""如何处理MIDI延迟？"）、替代方案推荐（"你可能对Pure Data的硬件实现感兴趣"）、以及商业化可能性探讨。这个社区的成员多为软件工程师，他们对硬件的兴趣往往源于跨界创作需求（如音乐制作）或对"tangible computing"（可触摸计算）的追求。

评论区经常出现详细的技术方案、开源代码仓库链接和同类项目对比，形成知识共享和协作改进的循环。这种文化催生了从开源合成器到DIY示波器等大量小众但精致的硬件项目。社区讨论通常包含同好者的技术探讨、类似项目的推荐，以及对具体实现细节的追问——这正是开源硬件社区形成协作与迭代的典型方式。

小众但有价值的音频硬件探索

Storm Summoner 或许不会成为改变行业的爆款产品，但它体现了技术爱好者用工程手段解决实际创作需求的精神。对于电子音乐制作者、独立吉他手，以及对 MIDI 音频硬件感兴趣的开发者来说，这类项目提供了宝贵的参考和启发。

在音频设备日益软件化的今天，仍有一批人执着于用硬件、用 MIDI、用亲手搭建的控制器来掌控自己的声音。这份对物理交互和创作掌控感的坚持，本身就是技术文化中一道独特的风景。

提示：本文对 Storm Summoner 具体技术实现的描述基于此类 MIDI 效果器控制器的通用架构，建议读者查阅项目原始页面获取详细的硬件规格与固件信息。
