用AI辅助实现FPGA上的TCP协议栈：Cursor实战全记录

从UDP到TCP：给开源千兆以太网补上传输层

这个项目的起点是一个已经相对成熟的开源千兆以太网工程。原作者在此前的版本中已经完成了IP层和UDP功能，但缺少完整的传输层能力。这次的升级目标很明确：在原有工程基础上，把ICMP功能从IP核里独立出来，并新增一个完整的TCP客户端模块。

值得关注的不是TCP本身——这是一个几十年历史的协议——而是整个开发方式。作者坦言，TCP客户端的核心逻辑、状态机代码，乃至演示用的PPT和教学文档，都是借助AI（主要是Cursor）协助完成的。这代表了FPGA/硬件开发领域一个正在发生的变化：原本需要深厚协议理解才能手写的复杂状态机，现在可以通过与AI协作的方式快速落地。

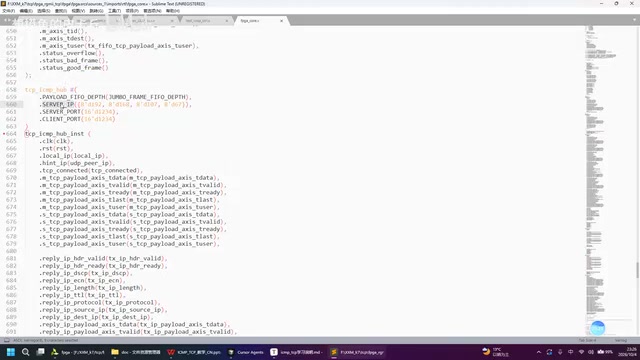

整个工程基于LwIP风格的开源协议栈思路，利用协议栈预留的原始IP层接口，向上扩展出ICMP、TCP两套独立功能。作者还专门做了一个"ICMP/TCP Hub"模块，负责在IP层接口之上做分发——ICMP走协议号1，TCP走协议号6，UDP走协议号17，通过协议号区分数据流向。

模块架构：Hub分发 + 三个实验历程

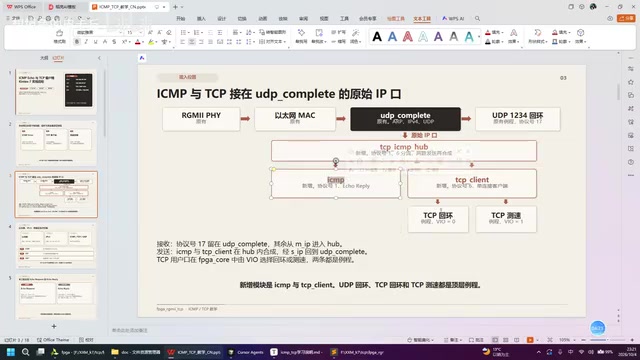

从整体框图看，这套协议栈的层次是：以太网层 → IPv4 → 上层的ICMP / TCP / UDP。各协议的职责划分清晰：

• ICMP：实现简单的Ping回复功能，主机Ping本机IP后返回Echo Reply包。这部分作者认为不需要过多性能测试，能通即可。
• TCP：实现单连接的客户端角色，主动发起三次握手，支持按序交付、滑动窗口、超时重传等机制。
• UDP：沿用原工程本身就有的端口回环功能。

需要留意一个设计细节：TCP和UDP都使用了相同的端口号1234，但因为IP层通过协议号进行区分，二者并不会冲突。这是协议栈设计中一个常见但容易被初学者忽略的点。

在新增历程方面，作者做了三个演示工程：一个TCP回环的FIFO历程、一个TCP测速DEMO（持续向PC发送压力数据包测吞吐），以及顶层的ICMP回复示例。测速思路与此前的万兆网项目一致。

协议号（Protocol Number）是IPv4报头中的一个8位字段，由IANA统一分配，用于标识上层协议类型，使IP层能够正确地将数据包交付给对应的传输层或控制层模块。ICMP的协议号为1，TCP为6，UDP为17。在FPGA实现的协议栈中，"Hub"模块本质上是一个多路分发器（demultiplexer）：它解析每个入站IP数据包报头中的Protocol字段，再根据该字段的值将载荷路由到对应的处理子模块。这种设计使各协议模块可以相互独立开发和测试，也与LwIP等软件协议栈中"raw API + protocol callback"的架构思路一脉相承。正因为分发发生在IP层而非端口层，TCP和UDP即便使用相同端口号1234也不会产生冲突——端口号只在各自协议内部具有意义。

TCP客户端实现的关键机制

作者在设计说明中梳理了TCP客户端实现的几个核心点，这也是TCP区别于UDP的难点所在。

序号以字节为单位递增

TCP序列号的计算是一个典型的理解盲区。作者特别强调：不管是发送4个字节作为一个报文，还是把这4个字节拆成4个单字节报文包，序列号都是加4——因为序列号以字节为单位递增，而非以报文包为单位。如果发送的是四段各4字节的报文，序列号就加16。这个细节直接决定了ACK确认和重传逻辑的正确性。

三次握手与连接维持

连接建立采用标准三次握手：IP核上电后，每隔约1毫秒（演示中主机侧约1秒）发送SYN包，主机侧若端口打开则应答，IP核再确认，完成连接。断开则走四次挥手流程。作者在演示中展示了连接断开后，IP核会以固定间隔持续发送SYN尝试重连的行为。

流控与可靠传输

K7平台上为了保证测速速率，配置了256的发送缓存。实现涵盖了慢启动、通知窗口、MSS选项协商、超时重传（SYN超时1秒、数据超时200毫秒）、按未确认指针重发、三次重复ACK触发快速重传、零窗口探测与保活等机制。这套机制基本覆盖了TCP可靠传输的核心要素。

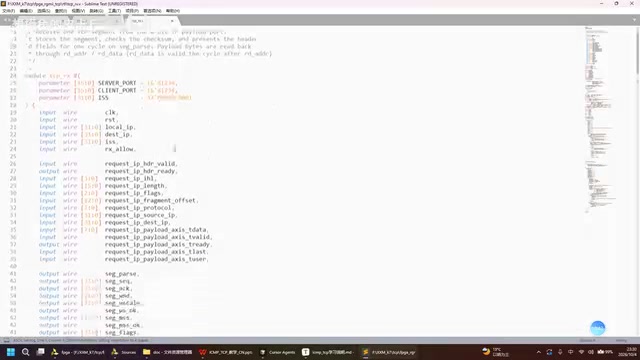

作者对AI生成代码的态度比较务实：状态机写得偏长，没有刻意让AI做优化，也没有加中文注释（因为中文注释容易导致代码乱码）。他建议学习者在使用时可以让AI补充注释，这样更便于理解。

慢启动（Slow Start）是TCP拥塞控制的初始阶段：连接建立后，发送方不会立即以最大窗口满速发送，而是将拥塞窗口（cwnd）初始化为1个MSS，每收到一个ACK就将cwnd加倍，直到触及慢启动阈值（ssthresh）后转入线性增长的拥塞避免阶段。MSS（Maximum Segment Size，最大报文段大小）则是在TCP三次握手期间通过选项字段协商的单次可传输的最大数据量，通常由链路MTU减去IP与TCP报头长度得出，标准以太网场景下典型值为1460字节，而启用巨型帧（Jumbo Frame）时MTU可达9000字节，MSS相应增大。零窗口探测（Zero Window Probe）用于解决接收方通告窗口为零后的死锁问题：发送方每隔一段时间发送1字节的探测包，等待接收方窗口重新打开后恢复正常传输。这些机制共同构成TCP在有损、变速网络环境下维持可靠高效传输的基础。

用Cursor做硬件开发的工作流

这个项目最有参考价值的部分，是作者对AI工具链的使用方式。他用的是Cursor，并配置了多种Skill和自定义功能包：

• 时序优化Skill：当工程出现时序违例（timing violation）时，AI能找出违例路径，针对同一驱动做打拍（register retiming）处理，最终让工程实现无时序违例。
• 持续优化Skill：从网上找来的现成技能脚本。
• 自定义功能包：作者自己添加了写文档、注意事项提醒等能力，让AI自动生成教学GPT和设计说明文档。

作者给出的入门建议很接地气：如果不熟悉Cursor，可以先用豆包或DeepSeek^广告这类工具，对工程做简单介绍，再一步步深入。核心能力不是写代码，而是"正确地去指挥AI"——比如要做TCP服务端，只要你会做客户端、懂得如何描述需求，让AI建立完整的测试仿真流程即可。

时序违例（Timing Violation）是FPGA综合与布局布线后的常见问题，指某条数据路径的传播延迟超过了目标时钟周期，导致触发器无法在时钟沿到来时稳定采样到正确数据。打拍（Pipeline Register / Register Retiming）是解决时序违例的标准手段之一：在过长的组合逻辑路径中插入额外的寄存器级，将原本一拍内完成的运算分散到多个时钟周期，以换取更高的可运行频率，代价是引入额外的流水线延迟。Cursor在此场景中的作用是：解析EDA工具（如Vivado）输出的时序报告，定位违例的起点与终点，自动在RTL代码中对应位置插入寄存器，然后重新触发综合验证。这类"分析报告→修改代码→验证"的迭代闭环，正是AI辅助硬件开发能显著节省时间的典型场景。

实测验证：吞吐与ACK响应的权衡

演示环节揭示了一个真实的工程权衡。

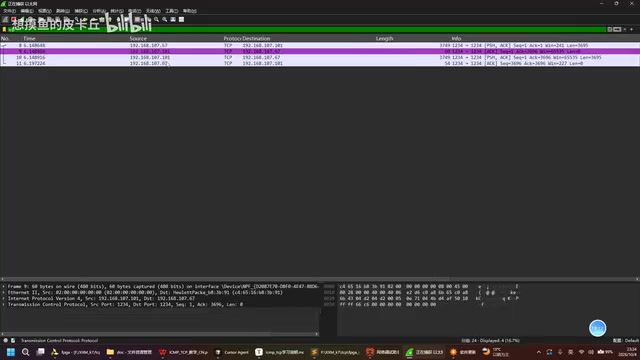

回环与巨型帧测试：TCP连接建立后，作者发送450包、接收450包，无丢包；UDP发送1194、接收1194也无丢包，且都支持巨型帧（演示中收发均为3695字节）。

测速结果：直接用网络调试助手做TCP测速时，速率只有约31兆——原因是调试助手回复ACK不够快，拖累了整体性能。为此作者让AI做了一个只回复ACK、不存储数据的轻量测试APP，速率随即接近满速。

这里暴露了TCP性能的本质瓶颈：作者观察到IP核发送4包后，主机侧才回复一次ACK（通过序列号差值验证——4包×各自载荷恰好对应4896字节的总和）。这种"累积确认"减少了ACK频率、降低卡顿，但也意味着实际TCP服务器若需要对数据做处理，ACK响应不可能这么快，吞吐会明显下降。换句话说，纯测速场景下接近满速的数字，并不能等同于真实业务场景的性能。

TCP的累积确认（Cumulative ACK）机制允许接收方不必对每个数据段单独回复ACK，而是用一个ACK确认"到此为止所有字节均已收到"，从而减少ACK报文数量、降低网络开销。然而这也意味着发送方在收到ACK之前，可发出的未确认数据量受制于接收窗口（rwnd）和拥塞窗口（cwnd）的较小值。当接收方处理能力有限、ACK回复较慢时，发送方会频繁触及窗口上限而被迫等待，吞吐量因此大幅下降。作者观察到"发送4包才收到1次ACK"的现象，正是接收端（网络调试助手）采用延迟确认（Delayed ACK）策略的体现——该策略通常等待最多40~200毫秒或积累到一定数据量再回复ACK，以减少小ACK包的发送频率。这在低速或交互场景下有益，但在高吞吐测速场景中反而成为瓶颈，作者因此专门编写了一个只回ACK不处理数据的轻量测试程序来规避此问题。

对硬件开发者的启示

这个项目本身规模不大，但它示范了一条正在成形的路径：在FPGA这类传统上高度依赖专家经验的领域，AI正在成为可用的协作者。TCP状态机、时序收敛、文档生成这些原本耗时的环节，都能在AI辅助下显著加速。

当然，前提依然是开发者自己理解TCP协议原理——AI能写出代码，但判断序列号逻辑是否正确、理解ACK响应对吞吐的影响、识别时序违例的根因，仍然需要人的专业判断。正如作者反复强调的，想真正学会TCP，还是要回去看协议文档。AI降低的是实现门槛，而非理解门槛。
