六轴桌面机械臂同步控制技术解析与实现路径

从三轴到六轴：同步控制的技术跨越

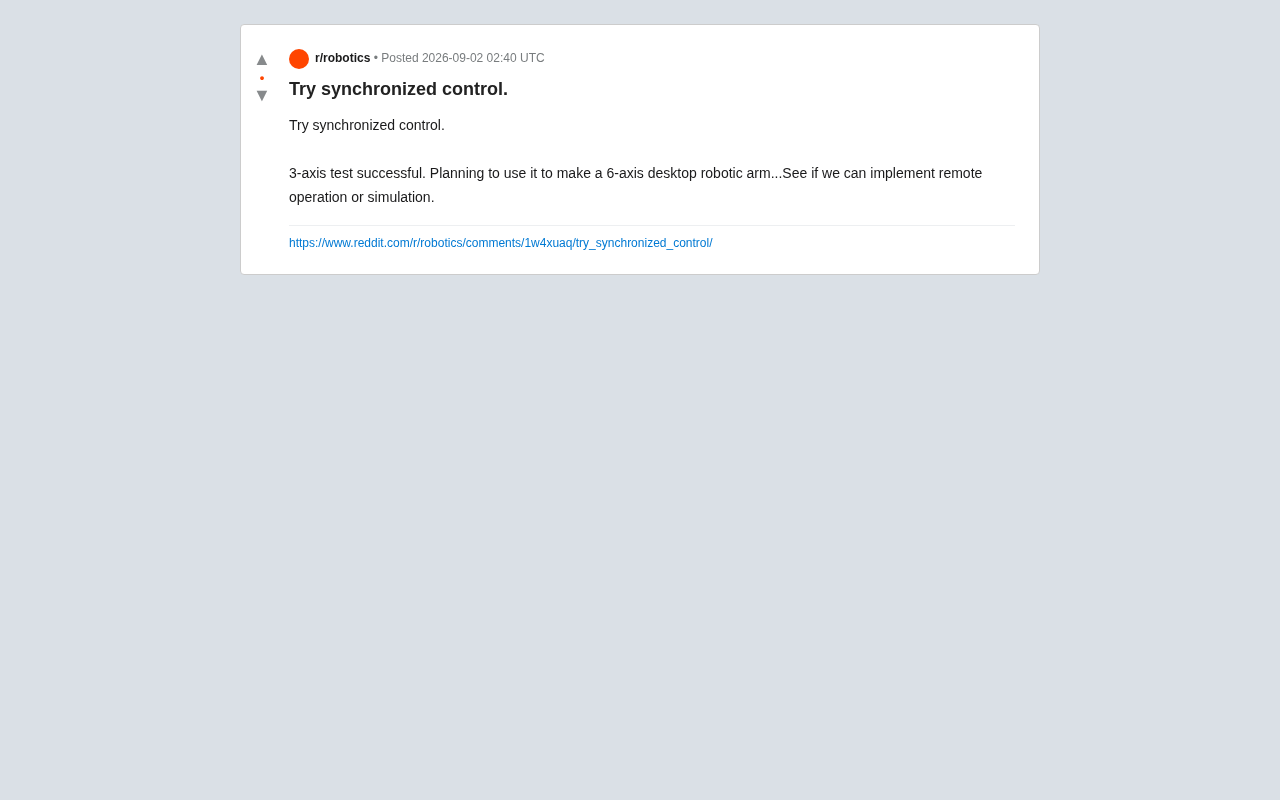

在机器人控制领域，多轴同步运动一直是横亘在业余爱好者和工程师面前的核心难题。最近，Reddit 社区中一位开发者分享了一个令人关注的进展——成功完成三轴同步控制测试，并以此为基础，着手构建一款六轴桌面机械臂，最终目标还包括远程操控与仿真功能。

这一项目的价值不只是技术实现本身，更在于它展示了小团队甚至个人开发者，如何在有限资源下逼近工业级机器人控制系统的核心能力。

三轴同步控制：迈向六轴的基础验证

同步控制为何至关重要

机械臂各轴运动若缺乏同步协调，末端执行器会走出非预期的运动轨迹，轻则影响定位精度，重则造成机构碰撞损坏。同步控制的本质在于：在统一时序框架下，让多个电机按照预定的速度-位置曲线协调运动，确保末端路径平滑且可预测。

三轴测试的成功，意味着底层控制逻辑——包括插补算法、通信总线时序以及反馈调节机制——已通过基本验证。这是向六轴扩展的必要前提条件。

其中，插补算法是多轴同步控制的数学核心，其作用是在两个或多个路径点之间生成平滑的中间点序列。常见的插补方式包括线性插补（直线运动）和圆弧插补，更高级的还有样条插补（如三次B样条、NURBS曲线），能够在保证路径连续性的同时兼顾速度和加速度的平滑过渡。通信总线时序则涉及主控制器与各轴驱动器之间的数据交换节奏，常用的工业总线协议如 EtherCAT 可实现微秒级同步精度，而在桌面级项目中，CAN 总线或 SPI 总线也能提供毫秒级的确定性通信。总线同步的核心要求是所有轴在同一控制周期内同时接收到更新指令并同时执行，任何轴的指令延迟都会导致末端轨迹偏差。

从三轴到六轴的挑战递增

从三轴扩展到六轴，并非简单的线性叠加。自由度增加带来的直接影响包括：

逆运动学解空间急剧扩大：六自由度机械臂的 IK 求解远比三轴复杂，需要处理多解选择问题。逆运动学是机器人学中的经典问题：给定末端执行器在笛卡尔空间中的目标位姿（位置+姿态），反推出每个关节的角度值。对于六自由度机械臂，当其满足 Pieper 准则（即连续三个关节轴交于一点，典型如球腕结构）时，可以获得解析解，计算速度极快，通常在微秒量级完成。但并非所有构型都满足此条件，此时需要采用数值迭代方法，如牛顿-拉夫森法或阻尼最小二乘法（Levenberg-Marquardt）。六自由度机械臂的 IK 通常存在多组解（最多可达 16 组），系统需要根据当前关节状态、关节限位、运动连续性等约束条件选择最优解，避免关节突跳。
奇异点规避：特定关节构型下雅可比矩阵退化，可能导致关节速度趋于无穷大。雅可比矩阵是描述关节速度空间与笛卡尔速度空间之间映射关系的核心数学工具，它是一个 6×6 矩阵（对于六轴机械臂），将关节角速度向量映射为末端执行器的线速度和角速度。当机械臂处于某些特定构型时——例如两个或多个关节轴共线、手臂完全伸展或折叠——雅可比矩阵的行列式趋近于零，矩阵发生秩亏，这就是所谓的运动学奇异点。在奇异点附近，即使末端执行器只需微小的笛卡尔速度，某些关节也可能需要极高的角速度，这不仅超出电机的物理能力，还可能导致控制系统失稳。工程中常用的规避策略包括阻尼最小二乘逆（DLS）、奇异点稳健逆以及路径规划阶段的奇异点检测与绕行。
关节限位处理：更多轴意味着更复杂的约束空间
实时计算负荷上升：对于桌面级系统，如何在算力有限的嵌入式平台上维持毫秒级控制周期，是工程落地的关键瓶颈

六轴桌面机械臂的硬件与软件设计

硬件架构的两条路线

桌面级六轴机械臂通常面临两类设计路线的取舍：

方案	优势	局限
步进电机 + 开环控制	成本低，结构简单	精度和动态响应受限
伺服电机 + 编码器闭环	精度高，动态性能好	成本与系统复杂度大幅提升

从该项目透露的信息判断，同步控制的实现暗示底层已具备一定程度的反馈能力，这为后续高精度轨迹控制打下了基础。

控制软件栈的分层架构

一套完整的六轴机械臂控制软件通常包含以下层次：

运动规划层：负责路径生成与轨迹插补
逆运动学求解层：将笛卡尔空间目标转换为关节空间指令
关节控制层：PID 或更高阶控制器实现伺服跟踪。PID（比例-积分-微分）控制器是工业控制中应用最广泛的反馈控制算法。比例项提供即时的误差响应，积分项消除稳态误差，微分项抑制超调和振荡。在机械臂关节伺服控制中，通常采用级联 PID 结构：外环为位置环，中间为速度环，内环为电流/力矩环，三环嵌套实现高精度轨迹跟踪。然而，对于高速高精度应用，传统 PID 可能不够用，此时可引入前馈补偿（基于动力学模型预测所需力矩）、自适应控制（在线辨识负载变化）甚至基于模型预测控制（MPC）等方法。对于桌面级机械臂，动力学耦合效应在高速运动时尤为明显，简单的单关节 PID 可能无法有效应对关节间的耦合干扰。
硬件抽象层（HAL）：屏蔽底层硬件差异，提供统一接口

对于计划引入仿真功能的项目，还需额外考虑与物理引擎的对接接口设计。目前主流的三个机器人仿真引擎各有侧重：PyBullet 基于 Bullet 物理引擎的 Python 封装，轻量且易于上手，特别适合强化学习研究，支持直接在 Python 脚本中快速搭建仿真环境并与 OpenAI Gym 集成；Gazebo 是 ROS 生态的官方仿真器，功能全面，支持多传感器仿真（激光雷达、摄像头、IMU 等）和多机器人仿真，但资源占用较大；MuJoCo（Multi-Joint dynamics with Contact）由 DeepMind 维护并已开源，以接触动力学仿真精度高和计算效率优异著称，在机器人操控和运动的强化学习研究中被广泛采用。对于桌面机械臂项目，如果重点在快速原型验证，PyBullet 是最低门槛的选择；如果需要与 ROS 深度集成，Gazebo 更为合适；若涉及复杂接触操控的学习，MuJoCo 则是首选。

远程操控与仿真：拓展机械臂的应用边界

远程操控的实现路径

实现机械臂远程操控的核心在于低延迟指令传输与可靠的状态反馈。常见的技术方案包括：

基于 ROS 的网络透明通信：生态成熟，社区资源丰富。ROS（Robot Operating System）并非传统意义上的操作系统，而是一套面向机器人开发的中间件框架，其核心设计理念之一就是"网络透明性"——节点之间的通信在本地进程间和跨网络机器间使用相同的接口，开发者无需修改代码即可实现分布式部署。ROS 1 采用基于 TCP/UDP 的发布-订阅模型和服务调用模型，由中央 Master 节点管理话题注册。ROS 2 则基于 DDS（Data Distribution Service）标准，去除了中央 Master 依赖，原生支持 QoS 策略配置（如可靠性、延迟优先级、历史深度），更适合实时性要求较高的机器人控制场景。对于远程操控应用，ROS 2 的 DDS 架构能够更灵活地在局域网和广域网环境中建立通信，同时通过 QoS 参数调优平衡延迟与可靠性。
自定义 WebSocket/MQTT 协议栈：更轻量，适合嵌入式场景。MQTT（Message Queuing Telemetry Transport）是一种轻量级的发布-订阅消息协议，最初为带宽受限和不稳定网络环境设计，报文开销极小（最小仅 2 字节头部），支持三种服务质量等级（QoS 0/1/2），非常适合资源受限的嵌入式设备。WebSocket 则提供了基于 HTTP 升级的全双工通信通道，允许服务器主动推送数据，广泛用于 Web 端实时应用。在机械臂远程操控场景中，MQTT 适合作为指令下发和状态上报的轻量通道，配合 Broker（如 Mosquitto）可以轻松实现一对多的发布-订阅拓扑；WebSocket 则更适合需要浏览器端直接访问的场景，例如通过 Web 界面实时监控机械臂状态或发送操控指令。两者也可以组合使用，MQTT 负责设备层通信，WebSocket 负责前端展示层。

延迟是远程操控体验的决定性指标。对于精细操作任务，端到端延迟需要控制在 100ms 以内，否则操作者难以形成有效的视觉-运动闭环。若进一步引入力反馈或触觉反馈，还能显著提升操控沉浸感与安全性，这也是当前遥操作机器人研究的前沿方向之一。

数字孪生仿真的多重价值

仿真环境的价值远不止于调试辅助：

安全测试：在真实硬件上试验新算法存在碰撞、过流、关节损坏风险，仿真环境允许零成本快速迭代
路径验证：提前检验运动规划的正确性和可达性
数据采集：为后续机器学习训练提供大规模仿真数据

对于桌面机械臂项目，构建一个与实体同步的数字孪生模型，不仅能加速开发调试，还能为强化学习等 AI 方法的引入提供基础设施。数字孪生（Digital Twin）的概念源自工业 4.0，指的是物理实体在虚拟空间中的精确映射，两者之间通过实时数据流保持同步。在强化学习应用中，仿真环境可以以数百倍实时的速度并行运行数千个训练实例，极大降低了在真实机器人上进行大量试错交互的时间成本和硬件损耗。关键挑战在于 Sim-to-Real（仿真到现实）的迁移：仿真中训练好的策略能否在真实硬件上有效工作。常用的弥合方法包括域随机化（Domain Randomization，在仿真中随机化物理参数和视觉外观以提升策略泛化能力）和系统辨识（精确标定仿真模型参数使其逼近真实系统）。

开源生态降低多轴机械臂开发门槛

这类项目的持续公开分享，对机器人爱好者社区具有显著的示范效应。从概念验证到系统集成，每一个公开的技术节点都在降低后来者的探索成本。

随着低成本高性能微控制器（如 STM32 系列、ESP32-S3）以及开源运动控制固件的普及，个人开发者构建具备工业参考价值的桌面机械臂已不再是遥不可及的目标。这些开源固件代表了运动控制的三个不同层次：GRBL 是最早的开源 CNC 控制固件之一，运行在 Arduino（ATmega328P）上，支持最多 3 轴的 G 代码解释和步进电机控制，以其极致的精简和可靠性在 DIY CNC 和激光雕刻社区广泛使用；Marlin 最初从 GRBL 分叉而来，是 3D 打印领域的主流固件，支持多达 6 轴以上，功能极为丰富（温控、自动调平、输入整形等），运行平台已从 8 位 AVR 扩展到 32 位 ARM（如 STM32）；ODrive 则完全不同——它是一个开源无刷电机（BLDC）伺服驱动器项目，包含硬件设计和固件，能将普通无刷电机变成高性能闭环伺服系统，支持位置、速度和力矩控制模式。对于六轴机械臂项目，ODrive 这类闭环方案尤其有价值，因为它能提供步进电机方案难以实现的动态响应和过载检测能力。同步控制测试的成功，正是这一趋势的有力印证。

后续值得关注的技术节点

该项目的推进过程中，以下几个里程碑值得持续追踪：

六轴联动测试的稳定性：长时间运行下的同步精度与可靠性
逆运动学方案选型：解析解还是数值迭代，直接影响实时性表现
仿真与实体的同步精度：数字孪生模型能否真实反映物理系统行为
网络抖动下的远程操控鲁棒性：真实网络环境中的操控体验验证

每一个环节都是桌面机器人工程化落地的关键卡点，也将为社区贡献宝贵的第一手工程经验。
