RP2350微控制器运行图像生成模型：240万参数的极限AI实验

当图像生成模型遇上微控制器

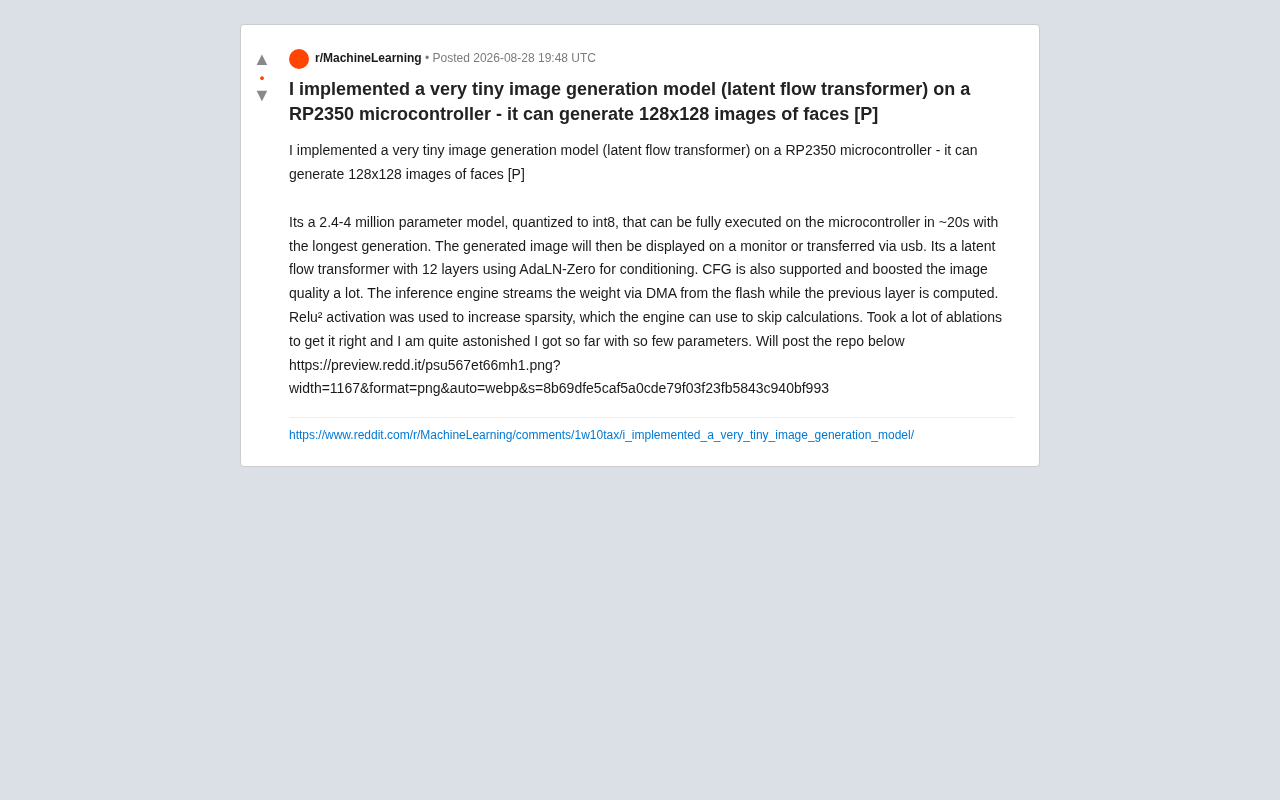

在AI模型动辄数十亿参数、需要GPU集群才能运行的今天，一位开发者在Reddit上分享了一个截然相反方向的实验：他在一块RP2350微控制器上实现了一个完整的图像生成模型，能够生成128×128分辨率的人脸图像。

这个项目的意义并不在于生成图像的质量能媲美Stable Diffusion或DALL-E，而在于它展示了极端资源约束下的工程可能性。RP2350是树莓派基金会于2024年推出的第二代微控制器芯片，搭载双核ARM Cortex-M33处理器，主频150MHz，配备520KB的片上SRAM。作为对比，运行主流AI模型的NVIDIA A100 GPU拥有80GB显存和超过300 TFLOPS的算力，而RP2350的算力大约只相当于其百万分之一的量级。即便与专门面向边缘AI的芯片（如Google Coral的Edge TPU提供4 TOPS算力）相比，RP2350也完全不在同一个数量级。能在这样一块售价不到2美元的芯片上跑通一个完整的扩散/流匹配模型，本身就是一次值得关注的技术探索。

模型架构：极致精简的潜空间流变换器

据开发者介绍，这是一个潜空间流变换器（Latent Flow Transformer），参数量仅为240万至400万，并量化为int8精度。相比之下，主流图像生成模型的参数量通常在数亿到数十亿级别——Stable Diffusion XL约有35亿参数，DALL-E 3的参数量更大——这个模型的体量被压缩到了极限。

理解这一架构需要把握两个关键概念。首先是"潜空间"（Latent Space）：模型并不直接在128×128的像素空间中进行生成，而是先在一个维度远低于像素空间的潜在表示中完成生成过程，最后再通过解码器将其映射回像素空间。这种方式大幅减少了计算量——如果在原始像素空间操作，128×128×3的图像意味着近5万维的数据，而潜空间可能只有几百到几千维，这对RAM只有520KB的RP2350来说几乎是唯一可行的路径。其次是"流匹配"（Flow Matching），这是一种近年兴起的生成建模方法，与扩散模型（Diffusion Model）属于近亲关系。传统扩散模型通过模拟噪声添加和去噪过程来生成数据，而流匹配则直接学习一条从噪声分布到数据分布的最优传输路径，通常能用更少的推理步数达到类似效果，这对于算力极度受限的微控制器而言是一个至关重要的优势。

核心设计要点

模型采用了12层Transformer结构，并使用AdaLN-Zero进行条件注入。AdaLN-Zero是DiT（Diffusion Transformer）论文中提出的一种高效条件机制，其全称为"Adaptive Layer Normalization with Zero-initialized outputs"。在传统的条件生成模型中，条件信息（如类别标签或文本嵌入）通常通过交叉注意力（Cross-Attention）机制注入网络，这需要额外的注意力层和大量参数。而AdaLN-Zero采取了一种更轻量的方式：它将条件信息通过一个小型MLP映射为层归一化（Layer Normalization）的缩放参数（scale）和偏移参数（shift），从而调制每一层的输出。"Zero"指的是其中关键参数在初始化时设为零，使得网络在训练初期表现得像一个恒等函数，这显著提升了训练的稳定性。DiT论文中的消融实验表明，AdaLN-Zero在参数效率和生成质量之间取得了最佳平衡，优于交叉注意力和拼接（concatenation）等替代方案，这使其成为资源受限场景下的理想选择。

关于int8量化值得进一步说明。在标准的深度学习训练中，模型参数以32位浮点数（FP32）或16位浮点数（FP16）存储，每个参数占用4字节或2字节内存。int8量化将参数从浮点数转换为8位整数，每个参数仅占1字节。对于一个400万参数的模型，FP32存储需要约16MB，而int8量化后仅需约4MB，恰好能塞进RP2350有限的存储空间。更重要的是，整数运算在没有浮点运算单元（FPU）或FPU较弱的微控制器上执行效率远高于浮点运算。当然，量化不可避免地会引入精度损失，如何在极低比特位宽下维持模型质量，本身就是模型压缩领域的核心挑战之一。

此外，模型还支持无分类器引导（Classifier-Free Guidance, CFG）。开发者特别提到，CFG的引入大幅提升了生成图像的质量。CFG的核心思想由Jonathan Ho和Tim Salimans在2022年提出：在训练时以一定概率随机丢弃条件信息，使模型同时学会有条件生成和无条件生成。在推理时，模型分别进行一次有条件预测和一次无条件预测，然后通过公式 output = uncond + guidance_scale × (cond - uncond) 进行插值放大。guidance_scale越大，生成结果对条件的贴合度越高，但多样性会降低。这种方法的代价是每步需要两次前向传播（计算量翻倍），但在参数量如此有限的模型上，CFG成为了提升输出质量的关键杠杆——它本质上是用推理时间换取生成质量，这在计算成本可控的小模型上是一笔划算的交易。

工程优化：让微控制器榨出每一分算力

这个项目真正的技术亮点在于推理引擎的工程实现。在微控制器这种内存极度紧张的平台上，如何把模型跑起来，比模型本身的设计更具挑战性。

DMA流式加载权重

开发者设计的推理引擎采用了DMA（直接内存访问）流式加载策略：在计算当前层的同时，通过DMA从Flash存储中预取下一层的权重。DMA（Direct Memory Access）是一种允许外设与存储器之间直接传输数据、无需CPU介入的硬件机制。在没有DMA的情况下，CPU需要逐字节地从Flash中读取权重到RAM，在此期间CPU完全被数据搬运任务占用，无法进行任何计算。而DMA控制器可以在后台独立完成数据搬运，CPU则可以同时执行当前层的矩阵运算。

在RP2350上，Flash存储容量通常为几MB到十几MB（远大于520KB的SRAM），但其读取速度显著慢于SRAM访问。如果采用传统的"读取-计算-读取-计算"串行模式，Flash读取延迟会成为严重的性能瓶颈。通过DMA实现的这种计算与数据搬运重叠的流水线设计，有效隐藏了从慢速Flash读取权重的延迟，使整体推理速度接近于纯计算时间。

这是嵌入式系统中经典的双缓冲（Double Buffering）优化思路，在这里被巧妙应用到了神经网络推理上——毕竟微控制器的RAM根本无法一次性装下整个模型的全部权重，必须采用这种"边读边算"的分层加载策略。

用ReLU²激活函数提升稀疏性

另一个值得关注的细节是激活函数的选择。开发者使用了**ReLU²（ReLU的平方）**激活函数来增加网络的稀疏性。从数学定义上看，标准ReLU的定义为 f(x) = max(0, x)，而ReLU²则是 f(x) = (max(0, x))²。平方操作使得较小的正值被进一步压缩趋近于零——例如，一个0.1的激活值在ReLU后保持0.1，但在ReLU²后变为0.01。这意味着ReLU²产生的有效非零激活值远少于标准ReLU，即稀疏性更高。

稀疏性意味着大量激活值为零或近似为零，而推理引擎可以据此跳过无效计算——在矩阵乘法中，如果已知某个激活值为零，与之相关的所有乘加运算都可以直接跳过，从而节省宝贵的算力和能耗。研究表明，在某些模型中，ReLU²可以将稀疏率提升至90%以上，这意味着推理时实际需要执行的计算量可能不到理论值的十分之一。

这是一种典型的软硬件协同设计思路：不是简单地把模型塞进硬件，而是从激活函数层面就为硬件的计算特性做优化。推理引擎中也需要配合实现稀疏感知的计算内核，在检测到零值时跳过对应的运算分支。正是这种从模型设计到推理引擎的全栈协同，解释了为什么整个模型能在约20秒内完成一次完整推理。

性能表现与实际效果

综合来看，这个项目实现了：

• 在RP2350微控制器上完整执行图像生成推理
• 生成128×128分辨率的人脸图像
• 最长约20秒完成一次推理
• 结果可在显示器上呈现，或通过USB传输

开发者坦言，为了在如此少的参数下达到可用效果，做了大量的消融实验（ablations），并对最终能走这么远感到相当惊讶。消融实验（Ablation Study）是深度学习研究中的标准方法论，通过逐一移除或修改模型的某个组件（如减少层数、更换激活函数、去掉CFG等），观察其对最终性能的影响，从而定量地理解每个设计决策的贡献。在资源极度受限的场景下，这种精细的实验分析尤为重要——每一个多余的参数或计算步骤都可能导致模型无法在目标硬件上运行。

为什么这类边缘AI实验值得关注

在整个行业都在追求更大规模模型的背景下，这类"反向探索"提供了另一种视角。边缘AI、TinyML的价值正在被越来越多地认识到——并非所有AI应用都需要云端算力，很多场景对低功耗、低延迟、离线运行有强烈需求。

TinyML（微型机器学习）作为一个正式的研究领域和产业方向，在近年来获得了显著关注。其核心目标是让机器学习模型在功耗仅为毫瓦级别的微控制器上运行。目前，TinyML已经在多个领域实现了商业落地：智能家居中的语音唤醒词检测（如"Hey Siri"）、工业设备的异常振动监测、可穿戴设备上的心率异常检测等。支撑这一领域的主要技术框架包括TensorFlow Lite Micro、CMSIS-NN（ARM提供的神经网络优化库）以及MCUNet等。然而，此前TinyML的应用主要集中在分类、检测等判别式任务上，像本项目这样在微控制器上实现生成式AI，在公开社区中还极为罕见，这也正是该项目引发广泛关注的原因之一。

这个项目虽然只是个人实验性质，但它验证了几个重要方向：

1. 模型压缩的极限探索：几百万参数依然能完成有意义的生成任务。这突破了许多人对生成模型最低参数量的直觉认知，也为未来在资源受限设备上部署更多类型的生成模型提供了参考基线。
2. 软硬件协同优化的价值：从激活函数到内存调度的全栈优化能带来显著收益。这种优化思路与传统嵌入式系统开发中的理念一脉相承，但将其系统性地应用于神经网络推理，需要同时具备深度学习和嵌入式系统两个领域的专业知识。
3. 成熟架构的可迁移性：DiT、CFG等云端大模型的技术，同样可以下沉到嵌入式设备。这表明前沿研究成果不仅能服务于追求极致性能的大模型，也能在经过适当简化后为资源受限场景赋能。

结语

这个在微控制器上运行图像生成模型的项目，本质上是一场关于"约束下的创造力"的展示。它提醒我们，AI的前沿不只在于参数规模的军备竞赛，也在于如何用最少的资源实现最多的功能。

随着边缘设备算力的持续提升和模型压缩技术的成熟，未来我们或许会看到更多AI能力直接嵌入到日常的低功耗设备中。这位开发者的探索，正是这个方向上一次颇具启发性的尝试。开发者已表示将开源相关代码仓库，感兴趣的读者可以进一步研究其具体实现。
