自动化生成家庭实验室拓扑图：告别手动维护网络地图

从手动维护到自动化的转变

许多自建服务（self-hosting）和家庭实验室（homelab）爱好者都会遇到同一个痛点：随着设备、容器和服务越来越多，那张精心绘制的网络拓扑图很快就跟不上现实变化。每次新增一台设备、迁移一个服务，或者调整一次网络结构，都得回到绘图工具里手动更新。时间一长，这张图要么彻底过时，要么被彻底遗弃。

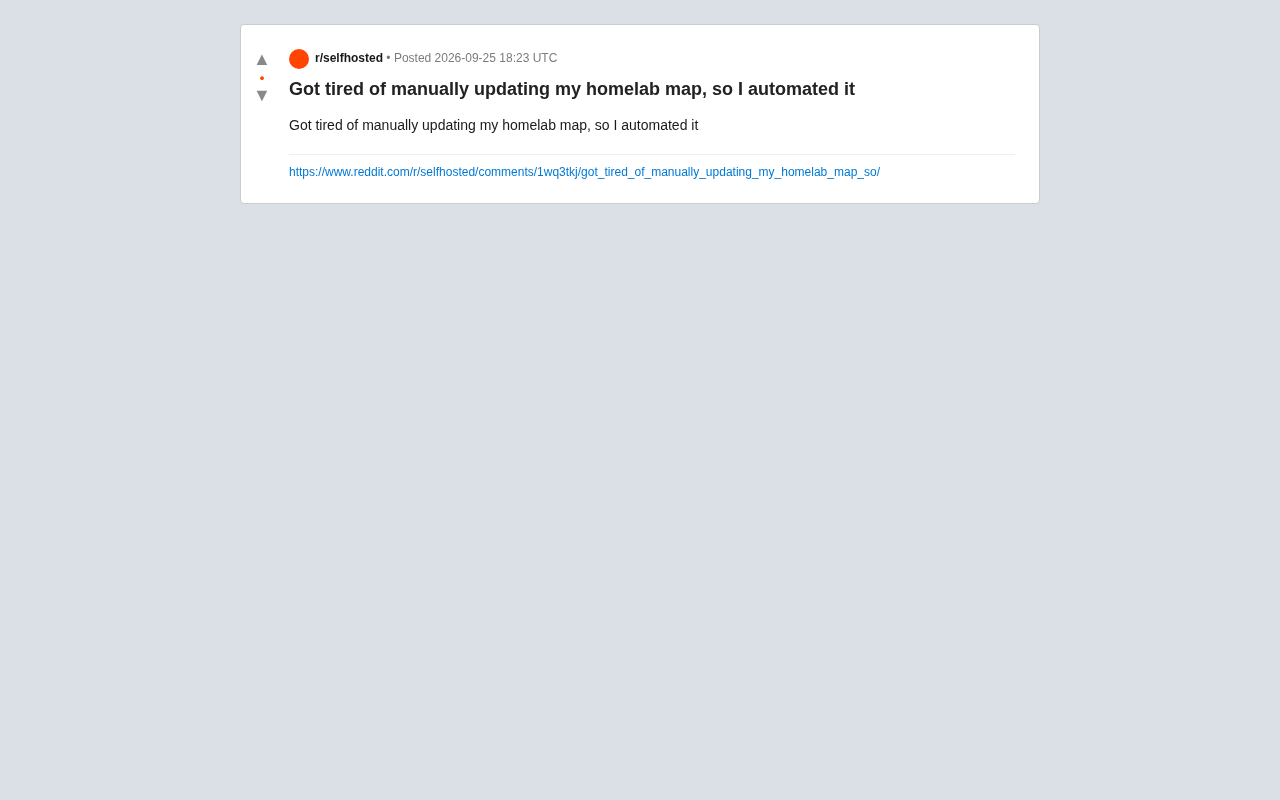

这正是一位 Reddit 用户在其分享帖《Got tired of manually updating my homelab map, so I automated it》中提到的核心动机——厌倦了手动更新，于是干脆把整个过程自动化。这个思路虽然简单，却切中了 homelab 社区长期存在的一个真实需求。

手动维护拓扑图的痛点

在家庭实验室场景中，网络拓扑图不仅是一张好看的示意图，更是排查故障、规划扩容、记录架构的重要参考。但手动维护它存在几个明显问题：

同步滞后：现实环境频繁变动，图纸更新总是慢半拍，久而久之失去参考价值。
人力成本高：每次变更都要打开绘图软件重新调整，重复劳动令人厌烦。
容易遗漏：临时加入的设备或测试用的容器往往不会被记录，导致图与实际不符。

对于把 homelab 当作学习平台和实验田的用户来说，这种"图纸永远落后于现实"的状态尤其让人困扰。

自动化的核心思路

虽然原帖并未展开技术细节，但从"自动化拓扑图"这一目标出发，社区中常见的实现思路大致包括几个方向：

网络发现与数据采集

自动化的第一步是让程序主动"看见"网络里有什么。这通常依赖网络扫描（如探测在线主机、开放端口）、从路由器或交换机获取 ARP/DHCP 租约表，或者对接容器编排平台（如 Docker、Kubernetes）的 API，实时读取正在运行的服务清单。

ARP（地址解析协议）表和 DHCP 租约表是网络发现中最常用的两类数据源。ARP 表记录了路由器或交换机最近"见过"的 IP 地址与对应 MAC 地址的映射，即使设备没有开放任何端口，也能被识别到；DHCP 租约表则额外包含设备的主机名和租约到期时间，可以帮助区分长期在线的服务器和临时接入的设备。对于运行 Docker 的主机，Docker 守护进程提供了本地 Unix Socket 或 TCP API，可以通过 docker inspect 或 SDK 直接读取每个容器的网络命名空间、IP 地址、端口映射及所属 bridge/overlay 网络，无需额外扫描。综合多个数据源，才能让采集结果既覆盖物理层设备，又不遗漏纯软件定义的容器网络。

拓扑关系的构建

采集到设备和服务的原始数据后，需要推断它们之间的连接关系——哪台设备连在哪个交换机上、哪些容器属于同一个网段。这一步是拓扑图从"设备清单"升级为"关系图谱"的关键。

可视化渲染

最后一步是把结构化数据渲染成人类可读的图形。常见做法是使用 Graphviz、Mermaid 或前端图形库自动生成图形，并在数据发生变化时重新生成，从而始终保持图与实际环境一致。

Graphviz 是一套开源的图形可视化工具，使用 DOT 语言描述节点与边的关系，程序只需输出一段文本即可由引擎自动计算布局并渲染为 SVG 或 PNG。Mermaid 则以更简洁的 Markdown 风格语法为设计目标，可直接嵌入 GitHub README、Notion 或 Wiki 页面在浏览器端渲染，无需额外安装。对于需要交互探索（缩放、点击查看详情）的场景，前端图形库如 D3.js 或 Cytoscape.js 更为合适，但实现成本也更高。自动化流程中，通常会在每次数据采集完成后对比前后两次结果，仅当拓扑发生变化时才触发重新渲染，避免无意义的频繁重建。

为什么这件事值得做

把拓扑图自动化，本质上是把"文档"变成了"活的系统状态快照"。它带来的价值不止于省去手动劳动：

一张始终与现实同步的拓扑图，能在网络出问题时快速定位受影响的节点；在规划新服务时直观看到资源分布；也让长期维护的 homelab 不至于沦为"只有作者自己才看得懂的黑盒"。对于喜欢折腾、追求可观测性的技术爱好者而言，这类小工具的实用价值往往超过其技术复杂度。

给 homelab 爱好者的启示

这个案例最值得借鉴的地方，是它体现了一种典型的 homelab 思维方式：遇到重复性、易出错的手动任务，就想办法用脚本或工具把它自动化掉。无论是拓扑图、备份、监控告警还是证书续期，能自动化的环节越多，整个实验室的可维护性就越强。

如果你也在维护自己的家庭实验室，不妨从最让你头疼的那项重复劳动入手，尝试用现有工具搭建一套自动化流程。哪怕最初只是一个简陋的脚本，随着不断迭代，它也会逐渐成长为支撑整个 homelab 的基础设施之一。
