Archify：让AI Agent生成可验证架构图的爆火开源工具

一个爆火的技术图表生成工具

最近在 GitHub 上，一个名为 archify 的项目迅速蹿红。这个由开发者 tt-a1i 发布的仓库，仅一天之内就收获了超过 4,239 个 Star，累计 Star 数达到惊人的 24,462，Fork 数也超过 1,565。对于一个专注于技术图表生成的工具而言，这样的增长速度足以说明它切中了开发者群体的真实痛点。

值得注意的是，GitHub Star 数长期被视为开源项目受欢迎程度的重要指标，但近年来其参考价值正在发生微妙变化。随着 Twitter/X、Hacker News、Reddit 等社交平台的病毒式传播效应加强，一个项目可能在被知名开发者转发后的 24-48 小时内获得数千甚至上万 Star，这种"脉冲式增长"与项目的实际成熟度和生产可用性之间并不总是正相关。业内通常会关注几个更深层的指标来评估项目的真实健康度：Issue 的响应速度、PR 的合并频率、贡献者数量的多样性、以及 Fork 后实际产生二次开发的比例。archify 的 Star/Fork 比约为 15.6:1，这一比值在工具类项目中处于正常范围，说明有一定比例的用户不仅收藏了项目，还有动手尝试或修改的意愿。

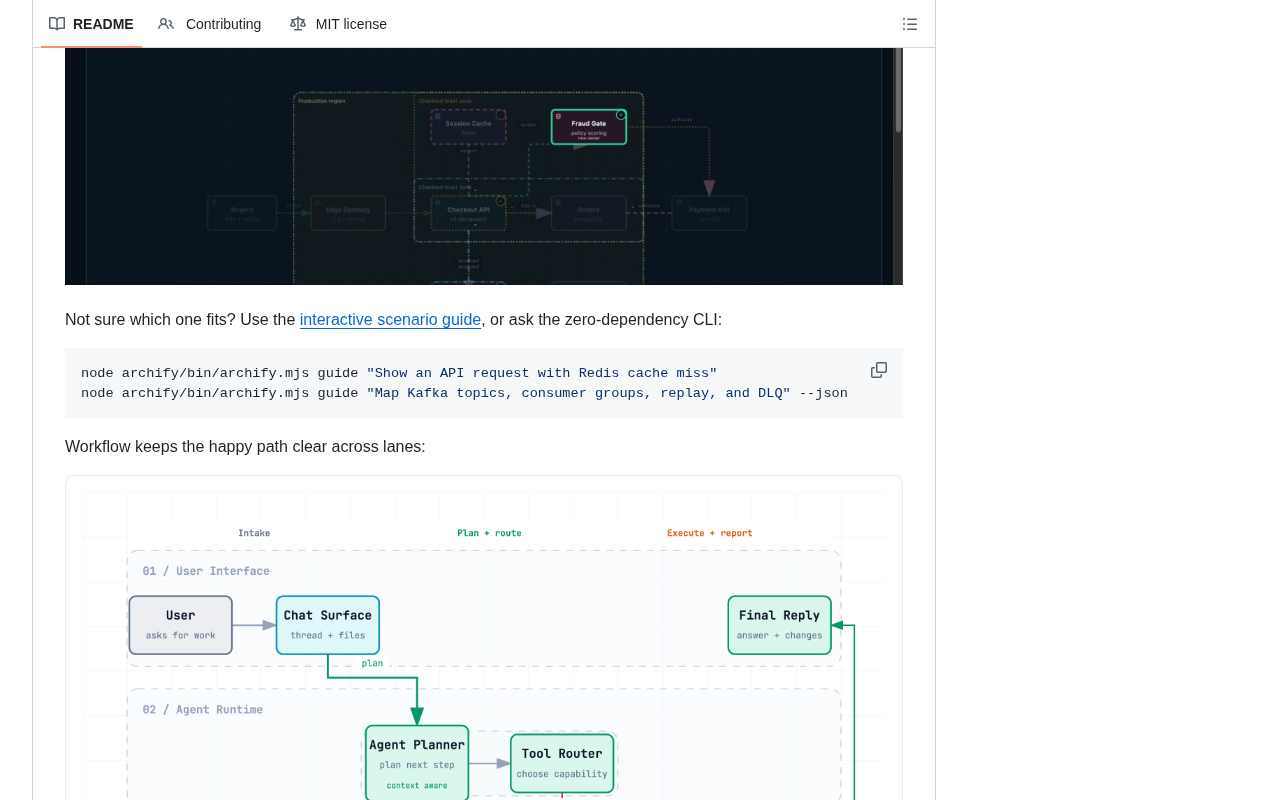

archify 的定位非常清晰：它是一个 Agent Skill（智能体技能），专门用于生成美观且可验证的架构图、工作流图、时序图、数据流图以及生命周期图。它的核心卖点在于产出的是自包含的 HTML 文件，带有动效（motion）并支持清晰导出（crisp export）。

为什么技术图表值得被重新发明

传统图表工具的痛点

在软件开发过程中，绘制架构图和流程图几乎是每个团队都无法回避的工作。然而现有的方案各有短板：

• 手动绘图工具（如 draw.io、Visio）：灵活但耗时，且难以与代码保持同步；
• 文本驱动方案（如 Mermaid、PlantUML）：可版本化、可维护，但生成的图表往往样式单调、审美平庸；
• 专业设计工具：效果精美，但需要设计能力，工程师难以驾驭。

其中，Mermaid 和 PlantUML 是目前最主流的两种"代码即图表"方案，值得展开了解。Mermaid 基于 JavaScript，使用类 Markdown 的简洁语法，可直接在浏览器中渲染，GitHub、GitLab、Notion 等平台已原生支持 Mermaid 代码块的实时预览，这使得它在技术写作和文档协作场景中的采用率极高。PlantUML 则基于 Java 和 Graphviz 排版引擎，语法更为详尽，支持的图表类型也更丰富——涵盖了 UML 全家族（类图、用例图、活动图、组件图等），但需要依赖服务器端渲染或本地安装 Java 运行环境，部署门槛相对较高。这两种工具最大的优势是图表定义以纯文本形式存在，可以直接纳入 Git 版本控制、通过 Pull Request 进行 Review——这正是它们在工程团队中广受欢迎的核心原因。然而，它们的自动布局算法相对简单，在面对复杂架构时常常出现节点重叠、连线交叉等问题，生成的图表在视觉表现力上与手绘或专业设计工具有明显差距。

archify 试图在这些方案之间找到平衡点——既保留文本/代码驱动的可维护性与可验证性，又通过精心设计的渲染引擎输出审美在线的成品。

"可验证"是关键差异化优势

项目描述中特别强调了 verifiable（可验证） 这一属性。这在 AI 生成内容的语境下尤为重要。当一个 AI Agent 自动生成架构图时，我们最担心的就是图表"看起来对"但实际上存在逻辑错误——比如遗漏了某个组件、画错了数据流向。

这里需要理解一个关键背景：AI 幻觉（Hallucination） 是指大语言模型在生成内容时"编造"看似合理但实际错误的信息的现象。在文本生成中，这可能表现为虚构不存在的引用或编造事实；在代码生成中，则表现为调用不存在的 API 或库函数。而在图表生成场景中，AI 幻觉的表现形式更为隐蔽——模型可能凭空添加一个不存在的微服务节点、错误地标注数据库的读写方向，或者将异步消息调用画成同步阻塞的时序交互。由于图表本身是视觉化的呈现方式，阅读者往往更容易被"看起来专业"的排版和配色所误导，而忽略结构层面的逻辑错误。研究表明，人类对视觉信息的信任度通常高于纯文本，这使得图表中的幻觉问题尤其危险。

archify 强调可验证性，意味着生成的图表背后存在结构化的数据模型，能够与实际结构（如源代码、API 定义或配置文件）进行交叉校验，从而在一定程度上缓解 AI 幻觉在文档可视化环节的风险。这也是当前 AI 工程化实践中"信任但验证（Trust but Verify）"原则的具体体现——在享受 AI 生产力红利的同时，建立系统化的验证机制来确保输出质量。

Agent Skill：AI 时代的图表生成新范式

什么是 Agent Skill

archify 将自己定位为一个 "Agent Skill"，这反映了当前 AI 编程生态的一个重要趋势。所谓 Agent Skill，是指可以被 AI 智能体（如 Claude、各类 Coding Agent）调用的能力模块。开发者不再需要手动操作图表工具，而是通过自然语言指令，让 AI 自动理解代码结构或系统设计，并调用 archify 生成对应的可视化图表。

从技术生态的角度看，Agent Skill 的概念源自近两年迅速发展的 AI Agent 框架体系。以 Anthropic 的 Claude 为例，其 MCP（Model Context Protocol） 协议允许外部工具以标准化接口的方式被 AI 智能体发现和调用，这本质上是为 AI 构建了一套类似操作系统"驱动程序"的能力扩展机制。OpenAI 的 GPT 则通过 Function Calling 和 Plugins 机制实现类似能力——模型可以在对话过程中识别出需要调用外部工具的时机，生成符合预定义 Schema 的结构化参数，由运行时环境执行实际调用并将结果返回给模型。在这一框架下，AI Agent 不再是一个封闭的对话系统，而是可以像程序员使用命令行工具一样，按需调用各种"技能"来完成复杂任务。archify 作为 Agent Skill，意味着它暴露了标准化的调用接口——AI Agent 可以将对系统架构的理解转化为 archify 能接受的输入格式，进而自动渲染出可视化图表。这种工具链思维正在重塑软件开发的工作流：从 Cursor、Windsurf 等 AI IDE 到 Devin 等自主编程 Agent，越来越多的开发环节正在被 Agent + Skill 的组合所覆盖，形成一个以大语言模型为"大脑"、以各类 Skill 为"手脚"的智能开发生态。

这种模式的价值在于：

1. 降低使用门槛：无需学习特定的图表语法，用自然语言描述即可；
2. 与开发流程无缝集成：AI Agent 可以在阅读代码后直接产出配套架构图；
3. 持续同步更新：当代码变更时，Agent 可以重新生成图表，保持文档与实现一致。

自包含 HTML 输出的设计巧思

archify 输出自包含 HTML 是一个值得关注的设计决策。所谓自包含 HTML（Self-contained HTML），是一种将所有依赖资源——包括 CSS 样式、JavaScript 脚本、SVG 图形甚至字体文件——全部内联到单个 HTML 文件中的技术方案。实现方式通常包括：将 CSS 通过 <style> 标签内联、JavaScript 通过 <script> 标签嵌入、图片和图标以 Base64 编码或内联 SVG 的形式包含。最终产出的文件完全自给自足，双击即可在任何浏览器中打开，无需联网、无需安装额外软件。

这意味着生成的图表文件不依赖外部资源，可以独立打开、分享和归档。在企业内网或保密环境中，这种零依赖的特性尤为重要——许多金融机构、政府部门和军工企业的内网环境完全隔绝外部网络，依赖 CDN 加载资源的 Web 应用在这些环境中无法正常运行。自包含 HTML 也天然适合归档场景——即使若干年后相关服务已下线、依赖的 JavaScript CDN 已失效，文件依然可以完整渲染。相比截图，HTML 保留了交互性和动效；相比需要渲染服务的方案（如 PlantUML 需要连接渲染服务器），自包含文件更便于在团队内通过邮件、Slack 或企业文档系统传播和长期保存。

带动效（motion）的设计则让复杂的时序图、数据流图更易理解——动态展示数据的流转过程，往往比静态箭头更直观。认知科学研究表明，动画可以显著降低理解复杂系统交互时的认知负荷，尤其在展示具有时间顺序的流程时效果最为明显。而支持"清晰导出"，则保证了图表能够满足文档、演示、汇报等多种场景的高质量需求——无论是嵌入技术文档的高分辨率 PNG，还是用于会议演示的矢量 SVG，都能获得清晰锐利的输出效果。

archify 支持的图表类型全景

archify 覆盖了软件工程中最常用的几类图表：

图表类型	典型应用场景
架构图（Architecture）	展示系统组件及其关系
工作流图（Workflow）	描述业务或处理流程
时序图（Sequence）	呈现对象间的交互时序
数据流图（Data-flow）	追踪数据在系统中的流动
生命周期图（Lifecycle）	表达状态转换与生命周期

其中，数据流图（Data Flow Diagram, DFD） 值得特别关注。DFD 是结构化分析方法中的核心建模工具，最早由 Larry Constantine 和 Tom DeMarco 在 20 世纪 70 年代系统化提出，是软件工程早期最重要的需求分析和系统设计方法论之一。它通过四种基本元素——外部实体（External Entity，表示系统边界外的数据来源或去向）、处理过程（Process，表示数据的转换逻辑）、数据存储（Data Store，表示数据的持久化位置）和数据流（Data Flow，表示数据在元素间的流动路径）——来描述信息在系统中的完整流动图谱。

在微服务架构和事件驱动架构盛行的今天，DFD 的价值被重新发现：它能清晰展示消息队列（如 Kafka、RabbitMQ）中的事件流转路径、API Gateway 的请求分发逻辑、以及数据在多个服务间的聚合与转换过程。尤其在安全领域，DFD 是 STRIDE 威胁建模框架（由微软提出，涵盖 Spoofing 欺骗、Tampering 篡改、Repudiation 否认、Information Disclosure 信息泄露、Denial of Service 拒绝服务、Elevation of Privilege 权限提升六类威胁）的标准分析起点——安全工程师通过在 DFD 上标注信任边界（Trust Boundary），来系统性地识别每个数据流穿越边界时可能面临的攻击面。archify 对数据流图的支持，使其能够服务于从架构设计到安全评审的更广泛场景。

这套组合基本涵盖了从系统设计、接口交互到状态管理的全链路可视化需求，使其能够胜任大多数技术文档的绘图任务。

实际应用建议与前景展望

archify 的快速走红，本质上反映了 AI 编程工具生态从"代码生成"向"配套产物生成"的延伸。当 AI 能够写代码、写文档之后，自动生成高质量的技术架构图是自然的下一步。这一趋势与软件工程中"文档即代码（Docs as Code）"的理念高度契合——将文档（包括图表）纳入与源代码相同的版本控制和持续集成流程中，确保文档与实现始终同步。archify 作为 Agent Skill 的定位，使得这一理念从"需要工程师手动维护"进化到了"AI 自动感知变更并更新"的新阶段。

不过，也需要理性看待。作为一个新兴项目，archify 目前的实际使用体验、图表准确性以及对复杂系统的表达能力，仍有待更多实践检验。24,462 的 Star 数固然亮眼，但 GitHub 的热度不完全等同于生产可用性。对于希望尝鲜的开发者，建议在真实项目中小范围试用，评估其生成质量与工作流契合度。同时也值得关注其社区的发展态势——是否有活跃的 Issue 讨论、是否有来自不同组织的贡献者参与、是否在持续迭代修复问题，这些信号比 Star 数更能反映项目的长期生命力。

总体而言，archify 代表了一个有意思的方向：让 AI 不仅帮我们写代码，还能帮我们把系统"画明白"。对于长期饱受"文档过期"和"图表难画"困扰的工程团队而言，这类工具的成熟值得期待。
