4DOF机械臂DIY教程：从电位器控制到逆运动学进阶指南

一个大二学生的机械臂实践项目

在开源硬件与3D打印日益普及的今天，越来越多的学生和爱好者开始尝试从零构建属于自己的机器人。3D打印（增材制造）技术的桌面化革命始于2009年前后，当时RepRap项目和MakerBot等品牌将FDM（熔融沉积建模）打印机的价格从数万美元降至千元级别。如今，一台入门级3D打印机（如Creality Ender-3系列）售价不到两千元，即可打印PLA或PETG材质的结构件，足以承受小型机械臂的工作载荷。这使得学生无需CNC加工或注塑模具，就能快速迭代机械设计——从CAD建模到拿到实物零件，周期可以压缩到几小时。与此同时，开源硬件运动（如Arduino、树莓派、ESP32等）提供了低成本、高可得性的电子控制方案，配合GitHub上大量开源的机械臂设计（如Open Manipulator、BCN3D Moveo等），极大降低了从零构建机器人的门槛。

近期，一位机械工程专业的大二学生在Reddit上分享了他的项目：一个完全自主设计、3D打印制作的4自由度（4DOF）机械臂，并通过电位器进行控制。

自由度（Degree of Freedom）是描述机械臂运动能力的核心指标，指的是机械臂能够独立运动的方向或轴的数量。工业级机械臂通常为6DOF（如ABB、KUKA等品牌的工业机器人），能够在三维空间中实现任意位置和姿态的控制。4DOF意味着这台机械臂有4个可独立控制的关节，通常包括底座旋转、肩关节俯仰、肘关节俯仰和末端执行器（如夹爪）的开合或旋转。4DOF虽然无法实现完全自由的空间姿态控制，但对于简单的拾取放置任务已经足够，且在机械设计和控制算法上复杂度适中，非常适合作为入门学习项目。

在入门级机械臂项目中，驱动关节运动的执行器通常是RC舵机（也称伺服电机/Servo Motor）。舵机内部集成了直流电机、减速齿轮组、位置传感器（电位器）和控制电路板，通过接收PWM（脉冲宽度调制）信号来控制输出轴的角度。标准舵机的PWM信号周期为20ms，其中高电平持续时间在0.5ms~2.5ms之间，对应0°~180°的转角范围。常见的入门级舵机如SG90（扭矩约1.8kg·cm）适合轻载关节，而MG996R（扭矩约10kg·cm）采用金属齿轮，适合承受较大负载的肩关节或肘关节。选型时需要根据各关节的力矩需求进行计算——力矩等于负载重量乘以力臂长度，这是初学者常忽略但极为关键的步骤。

说个细节，这位创作者在开始这个项目前，从未接触过机器人，甚至不了解Arduino。Arduino是一个开源的电子原型平台，由意大利伊夫雷亚交互设计学院于2005年推出，最初就是为了降低电子项目的入门门槛。它包含一块基于AVR或ARM架构微控制器的开发板和一套简化的C/C++编程环境（Arduino IDE）。在机器人领域，Arduino常被用作底层控制器，负责读取传感器数据、驱动电机和舵机。它的优势在于社区极其庞大，几乎任何传感器和执行器都有现成的库和接线教程。但Arduino的计算能力有限（主流的Arduino Uno仅有16MHz主频和2KB RAM），因此在复杂的运动规划或图像处理任务中，通常需要与上位机（如PC或树莓派）配合使用。

经过2-3个月的摸索，他成功让机械臂动了起来。这本身就是一次难得的工程实践。然而，随着项目推进，他也遇到了许多初学者都会碰到的典型瓶颈——控制方式笨拙、动作不流畅、缺乏智能化的抓取能力。

本文将结合他遇到的实际问题，系统性地梳理一台入门级机械臂从「能动」到「好用」的进阶路径。

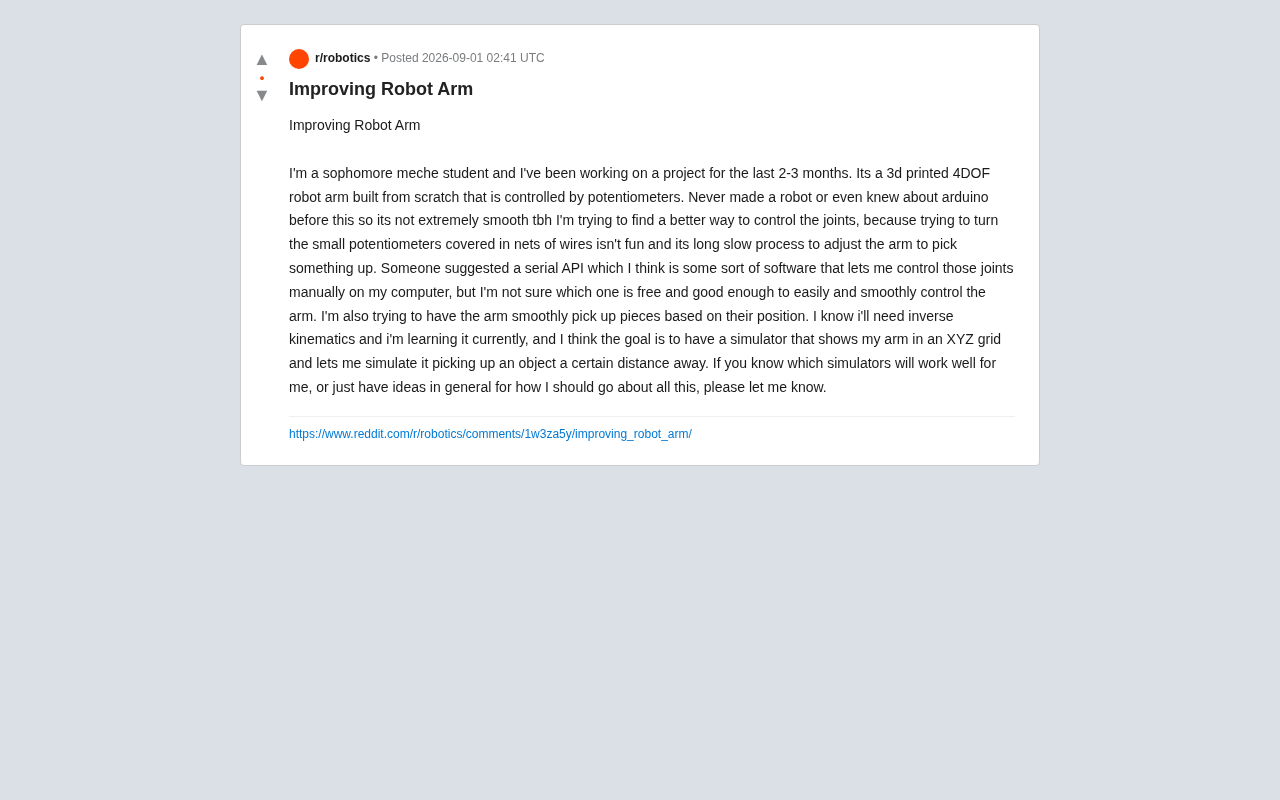

reddit source: Improving Robot Arm

告别电位器：升级机械臂的控制方式

电位器手动控制的局限性

目前，这台机械臂通过多个电位器手动控制各个关节。作者的原话很生动：「拧那些被电线网缠绕的小电位器一点都不好玩」，而且调整机械臂去抓取物体的过程「又慢又麻烦」。

这是纯手动模拟控制的天然缺陷。电位器本质上是一个可变电阻，通过旋钮位置映射到舵机角度。当自由度增加到4个甚至更多时，需要同时协调多个旋钮，人类的操作精度和反应速度都难以胜任精细任务。

用Python串口通信替代手动操控

有人向作者建议使用「Serial API」，这其实是指通过串口通信在电脑上发送指令来控制机械臂。这是一个正确的升级方向。

串口通信（Serial Communication）是计算机与外设之间最古老也最基础的数据传输方式之一，数据按比特顺序逐位传送。在Arduino生态中，串口通信通常通过USB线缆实现——Arduino板载的USB转串口芯片（如CH340、FTDI等）会将USB信号转换为UART协议，从而在电脑和微控制器之间建立双向数据通道。常用的波特率为9600或115200bps。pySerial是Python中最成熟的串口通信库，支持Windows、Linux和macOS，仅需几行代码即可打开串口、发送和接收数据。这种架构的核心思路是将Arduino作为「执行层」只负责驱动硬件，而将复杂的逻辑运算和用户交互放在「决策层」——即PC上的Python程序来完成。

具体实现路径通常是这样的：

Arduino端：编写一段接收串口指令的程序，解析类似 J1:90 J2:45 这样的角度命令，然后驱动对应舵机。
电脑端：使用Python的 pySerial 库发送指令。Python生态成熟且免费，配合简单的GUI库（如Tkinter或PyQt）就能做出滑块控制面板，比拧旋钮直观得多。

在PC与Arduino的串口通信中，仅仅能收发字节是不够的，还需要设计一套鲁棒的通信协议。常见的做法包括：使用特定的起始符和终止符（如以'<'开头、'>'结尾）来界定一帧完整的数据包；加入校验机制（如简单的累加和校验或CRC校验）来检测传输错误；以及设置超时重发机制应对数据丢失。此外，Arduino的串口缓冲区仅有64字节，如果PC端发送速度过快，可能导致缓冲区溢出和数据丢失。因此在实际工程中，通常会采用"发送-等待确认"的握手机制，或者在Arduino端使用环形缓冲区来提升数据处理的可靠性。

对于初学者，推荐先从Python + pySerial入手。它免费、社区资源丰富，且后续可以无缝衔接到运动学计算和视觉抓取等更高级的功能。

引入逆运动学：让机械臂学会智能抓取

什么是逆运动学（IK），为什么需要它

作者的下一个目标是让机械臂「根据物体的位置平滑地抓取」。这正是逆运动学（Inverse Kinematics，简称IK）要解决的核心问题。

简单来说：

正运动学（FK）：已知各关节角度，求末端执行器（夹爪）的空间位置。
逆运动学（IK）：已知目标位置的XYZ坐标，反推各关节应该转到什么角度。

手动控制时你在做的其实是「靠眼睛和试错完成IK」，而计算机可以通过数学方法瞬间求解。对于4DOF机械臂，IK通常有解析解（几何法）或数值解（迭代法）两种思路。解析解利用三角函数和几何关系直接求出关节角度，计算速度快但需要针对特定机械臂结构手动推导公式；数值解则通过雅可比矩阵（Jacobian Matrix）迭代逼近目标位置，通用性更强但可能存在收敛性问题。对于4DOF这种结构相对简单的机械臂，解析解通常是首选——因为自由度较少，几何关系可以在二维平面内分解，数学推导的难度可控。

4DOF机械臂逆运动学的学习建议

作者提到自己正在学习逆运动学，这是非常明智的。对于4自由度这种相对简单的结构，建议按以下步骤推进：

先用几何法手推2-3个关节的解析解，理解关节坐标系与D-H参数的概念。D-H参数（Denavit-Hartenberg参数）是由Jacques Denavit和Richard Hartenberg于1955年提出的一种用于描述机器人连杆和关节几何关系的标准化方法。每个关节用四个参数来描述：连杆长度（a）、连杆扭角（α）、连杆偏移（d）和关节角度（θ）。通过这四个参数可以构建相邻关节坐标系之间的齐次变换矩阵，将所有关节的变换矩阵依次相乘，就能得到末端执行器相对于基座的位置和姿态——这就是正运动学的数学基础。对于初学者来说，理解D-H参数的关键在于学会为每个关节正确地建立坐标系，这一步骤虽然概念抽象，但一旦掌握，就能将任意串联机器人的运动学问题转化为标准化的矩阵运算。
借助 ikpy 这样的Python库快速验证。它能读取URDF模型文件，自动完成IK求解，大大降低数学门槛。
逐步理解奇异位形、多解选择等实际工程问题。奇异位形是指机械臂处于某些特殊姿态时，部分自由度退化、雅可比矩阵秩降低的现象——例如当两个旋转轴完全对齐时，机械臂会在某个方向上「失去」运动能力。多解选择则是IK的另一个实际挑战：对于同一个目标位置，机械臂可能存在多组有效的关节角度组合（想象人的手臂可以从上方或下方够到同一个点），如何选择最合理、最安全的解需要综合考虑关节限位、运动连续性和避障等因素。

运动插补：从"能到达"到"平滑运动"

即使实现了逆运动学求解，直接将关节从当前角度跳变到目标角度会导致机械臂运动生硬、冲击力大。工业机器人使用"运动插补"（Motion Interpolation）技术来生成平滑的运动轨迹。最基础的方法是线性插补——将起始角度和目标角度之间的差值均匀分成多个小步，每隔固定时间间隔执行一步。更进阶的方法包括梯形速度曲线（加速-匀速-减速）和S曲线规划（加加速度连续），后者能显著减少机械振动。在Arduino上实现简单的线性插补并不复杂：只需在循环中逐步递增关节角度，每步之间加入适当的延时即可。这一技术虽然基础，但对改善机械臂的运动质量有立竿见影的效果，也是从「能动」到「好用」过程中最容易被忽视的关键环节。

选择合适的机械臂仿真平台

仿真对机械臂开发的价值

作者希望有一个仿真器，能在XYZ网格中显示机械臂，并模拟抓取一定距离外的物体。仿真在实际调试中价值巨大——它可以在不损坏硬件的前提下验证控制算法、可视化运动轨迹、提前发现碰撞和越界问题。对于3D打印制作的机械臂来说，这一点尤为重要：舵机堵转过载可能烧毁电机或损坏齿轮箱，而打印件一旦受到超出预期的力也容易断裂。在仿真中先跑通算法，能大幅降低试错成本。

三款主流仿真工具对比

针对这位学生的需求和技术水平，以下工具值得考虑：

PyBullet：轻量、免费、Python原生支持，导入URDF模型即可仿真，社区教程丰富，非常适合入门级机器人项目和IK验证。PyBullet是基于Bullet Physics SDK的Python封装，由Erwin Coumans开发并维护，最初由Google Brain团队大力推广用于强化学习研究。Bullet引擎本身是一个开源的实时物理仿真库，被广泛应用于游戏开发和影视特效中。PyBullet在此基础上提供了机器人仿真的专用功能：支持URDF/SDF/MJCF等多种模型格式的加载，内置正逆运动学求解器，支持碰撞检测、摩擦力模拟和关节力矩控制。安装仅需一行 pip install pybullet 命令，且所有API都是纯Python调用，这使得它成为快速原型验证的理想选择。
Gazebo + ROS：功能强大且专业，是学术界与工业界的主流，但学习曲线陡峭，对一个刚入门的项目可能过重。ROS（Robot Operating System）并不是传统意义上的操作系统，而是一套为机器人软件开发提供的框架和工具集，包括硬件抽象、消息传递、包管理等功能。Gazebo作为ROS生态中的默认物理仿真器，能模拟复杂的多机器人场景、各类传感器（激光雷达、深度相机等）以及真实的物理交互。但其安装配置过程较为复杂，且主要依赖Linux（Ubuntu）环境，对新手的环境搭建能力有较高要求。
CoppeliaSim（原V-REP）：图形化界面友好，内置IK求解器，教育版免费，适合快速搭建可视化场景。

综合来看，PyBullet 是性价比最高的起点。它与Python串口控制、ikpy等工具能形成统一的技术栈，避免在多种语言和框架间来回切换。

构建URDF模型：仿真的第一步

无论选择哪款仿真工具，都需要先为机械臂建立URDF模型。URDF（Unified Robot Description Format，统一机器人描述格式）是ROS生态系统中定义的一种基于XML的机器人模型描述标准。一个URDF文件完整地描述了机器人的物理结构，包括每个连杆（link）的几何形状、质量、惯性矩，以及每个关节（joint）的类型（旋转、平移、固定等）、运动范围和父子连杆关系。虽然URDF最初是为ROS设计的，但由于其简洁通用的格式，现已被PyBullet、MuJoCo、ikpy等众多仿真和计算工具所支持。对于DIY机械臂项目，编写URDF文件需要测量每段连杆的实际长度，确定关节的旋转轴方向和角度限位，然后用XML标签将这些信息组织起来。如果你的机械臂是3D打印的，可以直接从CAD模型中导出连杆的STL网格文件，在URDF中引用作为视觉和碰撞几何体，这样仿真中的机械臂外观就能与实物高度一致。

机械臂DIY的四阶段进阶路线图

结合作者的情况，建议按照以下阶段循序渐进：

第一阶段：串口控制——用Python + pySerial替换电位器，先实现电脑滑块控制，解决「操作难」的痛点。这一阶段的核心是建立起PC与Arduino之间的可靠通信链路，并设计一套清晰的指令协议。建议加入指令确认机制（Arduino收到指令后回传确认信号），避免因数据丢失导致的异常动作。
第二阶段：仿真建模——为机械臂建立URDF模型，用PyBullet搭建仿真环境，可视化关节运动。在这一阶段，建议同时实现运动插补功能——即使只是最基础的线性插补，也能显著改善机械臂的运动平滑度和使用体验。
第三阶段：逆运动学求解——引入ikpy实现逆运动学，让机械臂能根据XYZ坐标自动定位。先在仿真中验证IK算法的正确性，确认无误后再部署到实物上。
第四阶段：视觉抓取（可选）——接入摄像头与OpenCV，实现基于视觉的物体识别与自动抓取。OpenCV（Open Source Computer Vision Library）是由Intel于1999年发起的开源计算机视觉库，目前由非营利组织OpenCV.org维护，支持C++、Python、Java等多种语言。在机器人视觉抓取场景中，OpenCV通常承担图像采集、预处理和目标检测的任务。一个典型的视觉抓取流水线包括：通过摄像头捕获图像、使用颜色阈值或轮廓检测识别目标物体、计算物体在图像中的像素坐标、通过相机标定参数将像素坐标转换为真实世界坐标，最后将目标坐标传递给逆运动学求解器驱动机械臂。这里涉及两个关键的标定过程：相机标定用于确定相机的内参矩阵（焦距、主点位置、畸变系数等），通常通过拍摄多张不同角度的棋盘格图案、调用OpenCV的calibrateCamera函数来完成；手眼标定则进一步确定相机坐标系与机械臂基座坐标系之间的空间变换关系——也就是"相机看到的位置"如何对应到"机械臂能够到的位置"。对于入门项目，推荐采用"眼在手外"配置（相机固定在工作台上方俯拍工作区域），从单一颜色物体的检测开始（如红色方块），使用HSV色彩空间阈值分割即可实现较为可靠的识别，不需要深度学习等复杂技术。

写在最后：先让它动起来，再让它聪明起来

这位大二学生的项目虽然目前「不算特别流畅」，但从零起步、边学边做的态度非常可贵。机器人开发本质上是机械、电子、控制、软件的交叉学科，很少有人能一步到位。这一点在学术界被称为「机电一体化」（Mechatronics），它要求开发者同时具备结构设计、电路搭建、嵌入式编程和上位机软件开发的综合能力。正因如此，机械臂项目被许多高校作为工程教育的综合实践载体——它迫使学生打破单一学科的知识壁垒，在真实问题中整合多领域技能。

从拧旋钮到串口控制，再到逆运动学与视觉抓取，每一步都是一次能力的跃迁。对于所有希望入门机器人开发的爱好者而言，这条路径同样具有参考价值：先让它动起来，再让它聪明起来。
