低成本云台电机DIY四足机器人：腿部2自由度首测实录

从零打造四足机器人：一个低成本方案的尝试

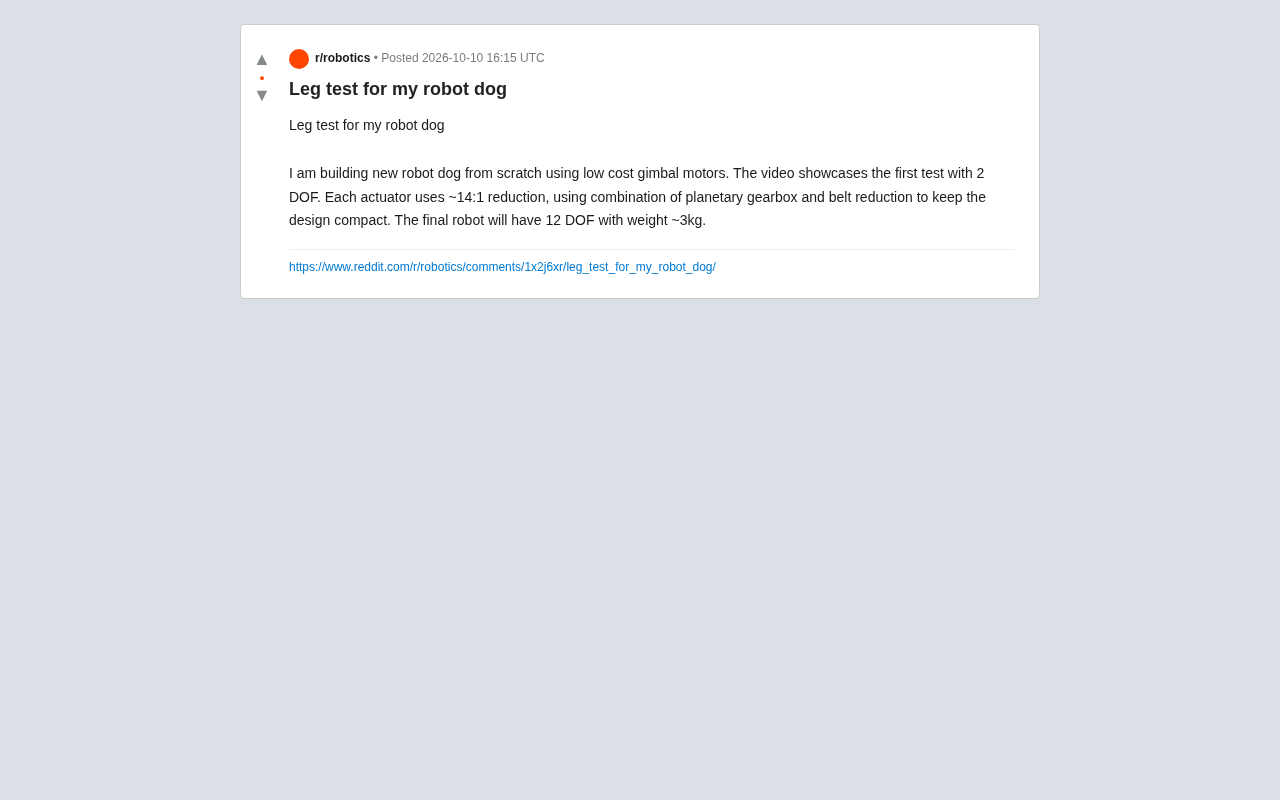

在机器人爱好者社区中，四足机器人（俗称“机器狗”）一直是极具挑战性的DIY项目。波士顿动力的Spot让人惊叹，但动辄数万美元的商业产品让普通开发者望而却步。近期，一位Reddit用户分享了自己从零构建机器狗的进展——核心亮点在于采用**低成本云台电机（gimbal motor）**作为驱动方案，并公布了腿部结构的首次测试视频。

这个项目之所以值得关注，是因为它探索了一条绕开高价无框力矩电机的路径。传统四足机器人往往依赖昂贵的直驱或准直驱执行器，而云台电机原本用于相机稳定云台，价格低廉、体积小巧，若能通过合理的减速方案提升扭矩输出，就有可能大幅降低整机成本。

技术方案拆解：减速比与紧凑设计

根据作者的描述，当前测试的腿部采用了 2自由度（2 DOF） 结构，这是机器狗单腿运动的基础验证阶段。整个执行器系统的核心设计思路是围绕“扭矩放大”与“空间紧凑”这两个相互制约的目标展开的。

约14:1的复合减速方案

云台电机的天然短板是扭矩偏小、直接驱动难以支撑机身重量，因此减速机构成为设计关键。作者采用了约 14:1 的总减速比，并且不是单一的减速形式，而是行星齿轮箱（planetary gearbox）与皮带减速（belt reduction）的组合。

这种复合方案有其巧妙之处：行星齿轮箱能在很小的轴向空间内提供较大减速比和同轴输出，而皮带减速则允许电机与关节输出轴错位布置，从而把电机“藏”到更合理的位置，减少关节处的体积与重量堆积。两者结合，既保证了足够的减速比以放大扭矩，又让整条腿的结构保持了紧凑。

**反向可驱动性（backdrivability）**是四足机器人执行器设计中的关键指标，指外力能否从输出端反向推动电机旋转。高反向可驱动性意味着腿部触地时能像弹簧一样被动顺从地形，而不是刚性抵抗，这对于动态步态下的稳定性和安全性至关重要。减速比越高，机械效率越低，反向可驱动性通常越差——14:1的减速比已经处于"可接受"与"明显受损"的临界区域。MIT Mini Cheetah等高性能方案倾向于使用6:1以下的低减速比配合大扭矩电机，正是为了保留良好的反向可驱动性，以便用简单的力矩控制算法实现柔顺步态。云台电机路线选择更高减速比来弥补扭矩不足，本质上是一种设计上的妥协，后续的控制算法需要通过阻抗控制或力矩估算等手段软件补偿这一物理限制。

面向最终形态的工程取舍

作者明确了最终目标：整机将具备 12自由度（12 DOF），即每条腿3个自由度、共四条腿，整机重量控制在 约3kg。

3kg的目标重量相当激进。对于四足机器人而言，机身越轻，对执行器扭矩的需求越低，动态步态（如小跑、跳跃）也越容易实现。这意味着作者在选材、结构强度与重量之间需要做大量权衡。当前的单腿2自由度测试，本质上是在验证云台电机加复合减速方案能否提供足够的响应速度与扭矩，为后续12自由度的全身集成打下基础。

为什么云台电机路线值得关注

这个项目的意义不在于它已经做出了多么惊艳的成品——目前仅是单腿测试——而在于它代表了开源机器人社区中一种“降本增效”的探索方向。

近年来，像 MIT Mini Cheetah、以及各类开源四足项目都在推动高性能执行器的平民化。但真正的无框力矩电机加高分辨率编码器的方案成本依然不低。云台电机作为消费级量产产品，单价可能只有专业执行器的几分之一。如果能通过减速机构弥补扭矩不足，并解决好控制精度与反向可驱动性（backdrivability）的问题，就可能把机器狗的入门门槛再降一个台阶。

当然，这条路线也存在明显挑战。皮带减速会引入一定的弹性与回差，影响力控精度；云台电机本身的散热与持续扭矩能力有限；14:1的减速比在提升扭矩的同时也会牺牲一部分反向可驱动性，对动态步态的控制算法提出更高要求。这些都是作者在推进到12自由度全身测试时必须面对的问题。

云台电机（gimbal motor）本是为相机防抖云台设计的无刷电机，其特点是极对数多（通常12对极以上）、绕组电阻低、转速慢但响应平滑，适合低速精确位置控制。与专为机器人设计的无框力矩电机（frameless torque motor）相比，云台电机的峰值扭矩密度和散热能力较弱，但价格可能相差5到10倍。专业的无框力矩电机如T-Motor的U系列或Antigravity系列，单个售价通常在数百美元，而同规格的云台电机往往只需数十美元。正是这一价格鸿沟催生了以云台电机为基础的低成本路线探索。值得注意的是，云台电机的驱动控制器（FOC电调）已因无人机产业的规模效应而极度平民化，这进一步降低了整体方案的采购门槛。

从单腿到整机：还有多远

从一条腿的2自由度测试，到最终12自由度、3kg的完整机器狗，中间还隔着相当多的工程难题：多关节协调控制、步态规划、整机动力学、电源与算力集成等等。单腿测试通过只是万里长征的第一步，但它验证了最关键的硬件基础——执行器方案是否可行。

对于想要自己动手复刻的爱好者来说，这个项目提供了一个有价值的参考样本：用消费级云台电机加行星齿轮与皮带的复合减速，确实可以搭建出可运动的机器狗关节。随着作者后续更新更多自由度的测试，这个低成本方案的真实潜力与边界也会逐渐清晰。

注：本文基于Reddit作者公开分享的项目描述与首测视频整理，项目仍处于早期开发阶段，具体性能数据有待后续验证。
