单应性变换详解：图像坐标到地面坐标的映射原理与实现

什么是单应性变换（Homography）

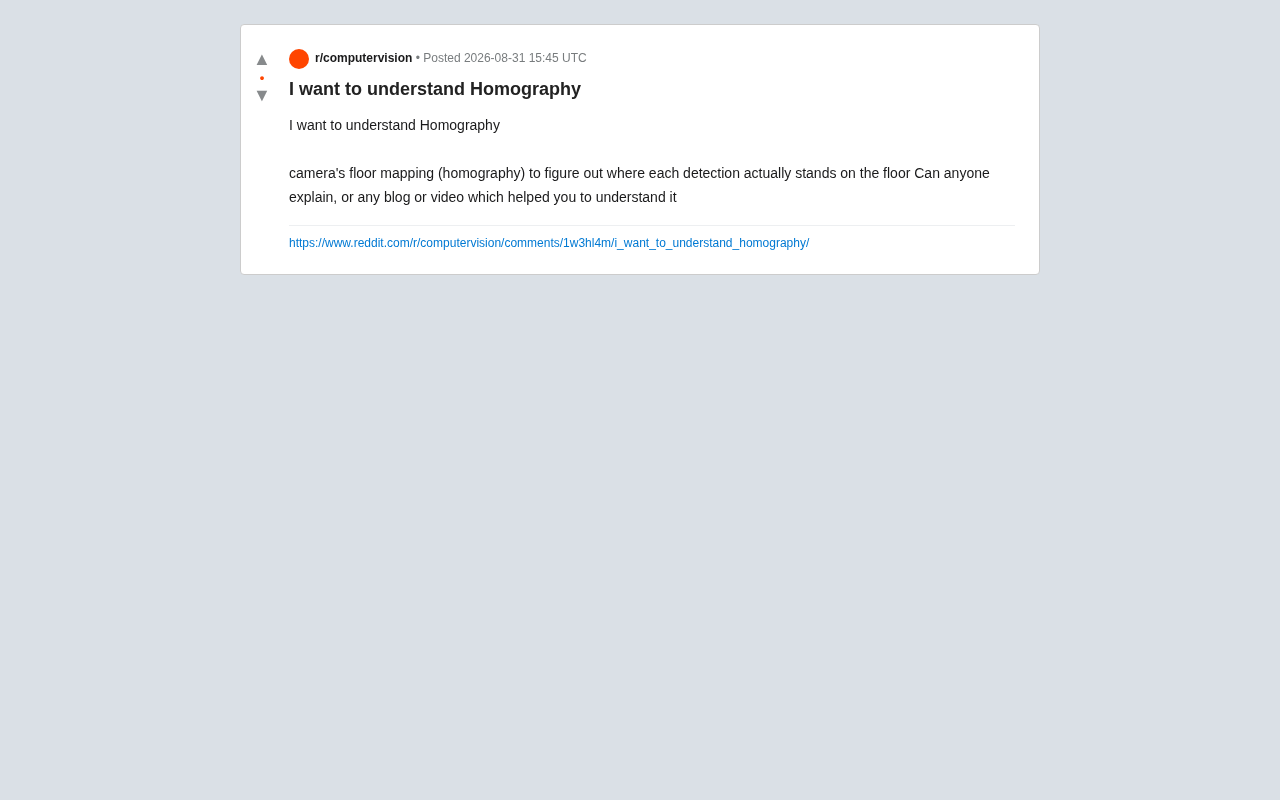

在计算机视觉领域，单应性变换（Homography）是一个绑定两个平面投影关系的核心概念。在 Reddit 上曾有开发者提问："我想理解 Homography，用相机的地面映射来确定每个检测目标实际站在地面的什么位置"——这恰好点出了单应性最典型的应用场景：将图像平面坐标映射到真实世界的地面坐标。

通俗地讲，单应性变换描述的是两个平面之间的投影关系。当一台相机拍摄地面、桌面或墙面等平面场景时，现实中的矩形会因为透视效应在图像里变成梯形。单应性矩阵就是把这种透视扭曲"逆转"回来的数学工具——它用一个 3×3 矩阵 H，在图像像素坐标 (x, y) 与地面真实坐标 (X, Y) 之间建立一一映射。

从数学分类角度来看，单应性变换属于射影变换（Projective Transformation），是仿射变换的超集。要理解这一点，可以将二维几何变换想象为一个层次递进的结构：最底层是欧氏变换（刚体变换），只包含旋转和平移，它保持距离和角度不变；上一层是相似变换，增加了均匀缩放，保持形状不变但允许大小改变；再上一层是仿射变换，进一步引入非均匀缩放和剪切，保持平行线平行但允许面积比改变；最顶层就是射影变换（即单应性），它允许平行线交于一点（即灭点效果），不变量仅剩下交比（cross-ratio）——即四个共线点之间距离比的比值。这种层次结构意味着每一层都是上一层的特例：所有欧氏变换都是仿射变换，所有仿射变换都是射影变换，但反过来不成立。单应性作为最顶层的变换，能够精确描述相机成像过程中的透视几何关系，这正是透视现象的本质。

单应性变换的数学原理

齐次坐标与投影矩阵

单应性变换的核心公式非常简洁：

[x']     [h11 h12 h13]   [X]
[y']  =  [h21 h22 h23] * [Y]
[w']     [h31 h32 h33]   [1]

公式中使用了**齐次坐标（Homogeneous Coordinates）**表示。齐次坐标是射影几何（Projective Geometry）中的基本表示方法，它通过在普通坐标上增加一个额外维度来统一处理各类几何变换。在欧氏空间中，一个二维点 (x, y) 的齐次表示为 (x, y, 1)，更一般地为 (kx, ky, k)，其中 k 为任意非零常数。齐次坐标的关键优势在于它能将所有射影变换——包括平移、旋转、缩放和透视——统一表示为矩阵乘法，避免了欧氏坐标下平移需要加法、透视需要除法的不统一问题。此外，齐次坐标还能优雅地处理"无穷远点"：当 w=0 时，(x, y, 0) 表示一个方向而非位置，这在透视投影中对应平行线的交汇点（灭点），是理解透视消失效果的数学基础。

最终的图像坐标需要除以 w' 来归一化：实际像素坐标为 (x'/w', y'/w')。这个除法操作正是产生透视效果的关键——远处的物体会因此显得更小、更密集。从直觉上理解，当场景中一个点离相机越远，其齐次坐标的 w' 分量就越大，除以 w' 后得到的像素坐标就越集中于图像中心的灭点附近，这正是我们日常观察到的"近大远小"现象的数学表达。

矩阵 H 虽然有 9 个元素，但由于齐次坐标具有尺度不变性（整体乘以常数不改变映射结果），实际只有 8 个自由度。这意味着至少需要 4 对对应点才能唯一求解。

为什么需要 4 对对应点

每一对对应点（图像上一个点 ↔ 地面上一个点）可以列出 2 个方程。8 个未知数需要 8 个方程，所以至少需要 4 对不共线的点。在地面映射的实际操作中，通常在图像里选取 4 个已知真实世界坐标的参考点（例如地面上的角落标记），然后据此计算出单应性矩阵。

求解这 8 个方程最经典的方法是 DLT（Direct Linear Transform，直接线性变换）算法。其核心思路是将非线性的透视方程通过叉积消去分母，转化为齐次线性方程组 Ah=0 的形式，其中 A 是由对应点坐标构成的 2n×9 矩阵，h 是将 H 矩阵展开的 9 维向量。当恰好有 4 对点时（n=4），A 为 8×9 矩阵，其零空间恰好一维，通过 SVD（奇异值分解）取最小奇异值对应的右奇异向量即可得到唯一解。

SVD 在这里的作用值得进一步理解。奇异值分解（Singular Value Decomposition） 是线性代数中最强大的矩阵分解工具之一，它将任意 m×n 矩阵 A 分解为 A = UΣVᵀ 的形式，其中 U 和 V 是正交矩阵，Σ 是对角矩阵（对角线上的元素称为奇异值，按从大到小排列）。对于齐次方程 Ah=0，我们寻找的是使 ||Ah|| 最小的单位向量 h。根据 SVD 的性质，这个解恰好是 V 的最后一列——即最小奇异值对应的右奇异向量。从几何上理解，SVD 揭示了矩阵 A 的"作用方向"：大奇异值对应的方向是 A 将输入向量"拉伸"最多的方向，而最小奇异值对应的方向则是被"压缩"最多的方向，在理想情况下（零空间非空时）该方向恰好被压缩为零，即 Ah=0 的精确解。

当提供超过 4 对点时，方程组变为超定系统，SVD 自然给出最小二乘意义下的最优解，从而提高数值稳定性。

如何用单应性实现地面映射

回到前面提到的实际需求：把 YOLO 等检测器输出的行人检测框，映射到行人在地面上的真实位置。这是一个典型的**鸟瞰图变换（Bird's Eye View）**问题。

YOLO（You Only Look Once）是当前最主流的实时目标检测算法系列，由 Joseph Redmon 于 2015 年首次提出。与传统的两阶段检测器（如 Faster R-CNN 先生成候选区域再分类）不同，YOLO 将检测问题建模为单次回归任务，直接在一次前向传播中输出所有目标的边界框坐标和类别概率。其核心思想是将输入图像划分为 S×S 的网格，每个网格单元负责预测中心落在该网格内的目标，同时输出边界框的位置、尺寸和目标类别的置信度。这种"一次看完"的设计使得 YOLO 比两阶段方法快一个数量级。当前主流版本包括 YOLOv8 和 YOLOv11（由 Ultralytics 维护），它们通过引入 anchor-free 检测头、C2f 模块和改进的损失函数，在精度和速度上取得了极好的平衡，能在消费级 GPU 上以超过 30 FPS 的速度处理视频流。每个检测框包含左上角和右下角的像素坐标及置信度分数，后续步骤会从中提取脚部位置进行单应性变换。

鸟瞰图变换本身在自动驾驶、智能交通和体育分析领域有着广泛应用。在自动驾驶中，特斯拉的 BEVFormer 和英伟达的 BEVFusion 等深度学习架构将多个车载相机的图像统一投影到地面 BEV 空间，实现 360 度环境感知。在智能监控中，BEV 变换可以消除透视带来的距离失真，使行人之间的实际间距能被准确测量——这一能力在 COVID-19 疫情期间的社交距离监测系统中得到了大规模部署。在体育分析中，足球和篮球比赛的战术分析系统利用单应性将广播镜头中球员的位置映射到标准球场坐标上，从而计算跑动距离、控球区域和阵型分布等战术指标。单应性变换是实现 BEV 最直接的数学工具，其前提是场景中的关注目标位于同一平面。

完整实现步骤

第一步：标定参考点。 在相机视野中选取地面上 4 个已知真实坐标的点。这些点可以是事先测量好的标记，也可以利用地面上已有的规则图案（如地砖边角、停车线端点）。

第二步：计算单应性矩阵。 将 4 对点输入求解算法，得到 3×3 变换矩阵 H。

第三步：坐标映射。 对于每个检测目标，取其边界框底部中心点作为脚部位置（因为人是站在地面上的），然后用 H 矩阵将该像素点变换到地面坐标系。具体来说，如果检测框的左上角为 (x_min, y_min)、右下角为 (x_max, y_max)，那么脚部中心点的像素坐标为 ((x_min + x_max) / 2, y_max)——水平方向取中点，垂直方向取底边。这一选取方式基于一个合理假设：行人大致呈直立姿态，其脚部投影在检测框的底边中央。

以下是基于 OpenCV 的 Python 代码示例：

import cv2
import numpy as np

# 图像中的4个参考点（像素坐标）
src_points = np.array([[x1,y1],[x2,y2],[x3,y3],[x4,y4]], dtype=np.float32)
# 对应的真实地面坐标（以米为单位）
dst_points = np.array([[X1,Y1],[X2,Y2],[X3,Y3],[X4,Y4]], dtype=np.float32)

# 计算单应性矩阵
H, _ = cv2.findHomography(src_points, dst_points)

# 将检测框脚部点映射到地面坐标
foot_point = np.array([[fx, fy]], dtype=np.float32).reshape(-1,1,2)
ground_pos = cv2.perspectiveTransform(foot_point, H)

借助 OpenCV 的 findHomography 和 perspectiveTransform 函数，整个地面映射流程只需几行代码即可实现。值得注意的是，findHomography 函数内置了 RANSAC（Random Sample Consensus） 支持——当提供的对应点超过 4 对且可能包含错误匹配时，只需设置 method=cv2.RANSAC 参数，算法就会随机采样 4 对点计算候选 H，然后统计所有点中的内点（inlier）数量，通过迭代自动剔除离群点，找到最优的单应性矩阵。

RANSAC 的完整工作流程值得详细了解。每次迭代中，算法随机选取最小样本集（对于单应性而言是 4 对点），计算一个候选模型，然后将所有其他点代入该模型检验——如果映射后的误差小于预设阈值（通常为 3-5 个像素），则将该点记为内点。经过足够多次迭代后，选取内点数最多的模型作为最终结果，并用所有内点重新拟合以提高精度。理论上，所需的迭代次数 k 可以由公式 k = log(1-p) / log(1-wⁿ) 计算得出，其中 p 是期望的成功概率（通常取 0.99），w 是内点占总点数的比例，n 是每次采样的点数（此处 n=4）。例如，当内点比例为 50% 时，需要约 72 次迭代才能以 99% 的概率找到一个全由内点组成的样本。与最小二乘法相比，RANSAC 的核心优势在于它对离群点具有极强的鲁棒性——即使有 50% 的错误匹配，仍然能够恢复出正确的变换矩阵，而最小二乘法在这种情况下会完全失效。

关键注意事项与常见陷阱

平面假设的局限性

单应性变换有一个根本性前提：目标必须位于同一个平面上。这也是为什么在行人定位中要取脚部而非头部——只有脚部才确实落在地面平面上。如果目标离开了地面（比如跳起来的人、悬空的物体），映射结果就会产生明显偏差。

从几何原理上看，这一限制源于单应性的推导过程。在**针孔相机模型（Pinhole Camera Model）**下，三维世界点 P = (X, Y, Z) 被投影到图像平面的过程可以表示为 s·p = K[R|t]P，其中 K 是相机内参矩阵（包含焦距和主点坐标），[R|t] 是相机的外参（旋转和平移），s 是深度缩放因子。针孔模型假设所有光线都通过一个无限小的孔（光心）成像，不考虑镜头折射和衍射效应，虽然理想化，但在大多数实际场景中是足够精确的近似。当假设场景中所有点满足同一平面方程 nᵀP + d = 0（其中 n 是平面法向量，d 是偏移量）时，可以将 Z 坐标用 X、Y 表示，从而消去一个自由度，将 3×4 的投影矩阵简化为 3×3 的单应性矩阵。这就是为什么单应性只对平面场景有效——它本质上利用了平面约束将三维问题降维为二维问题。当目标偏离该平面时，实际上需要完整的 3D 重建（涉及深度估计或多视几何，例如通过双目视觉或结构光来恢复深度信息）才能获得准确的位置。对于需要处理多层高度的场景（如多层停车场中不同楼层的车辆），可以为每个平面分别计算独立的单应性矩阵。

标定点的选取策略

4 个参考点的选取质量直接决定了映射精度。建议遵循以下原则：

• 选择分布尽量分散的点，覆盖整个感兴趣区域。理想情况下，四个点应构成一个面积尽可能大的四边形，且不要呈现极端的狭长形状，否则在短边方向上的映射精度会显著降低
• 避免四点过于集中或接近共线。从数学上看，当四点接近共线时，DLT 方程组的系数矩阵 A 趋于病态（条件数极大），导致求解结果对输入噪声极度敏感
• 如果条件允许，使用超过 4 个点并让算法做最小二乘拟合，能进一步提升鲁棒性。实践中使用 6-8 个点通常能获得明显优于 4 个点的结果

在实际部署中，标定点的位置精度往往是整个系统的误差瓶颈。建议使用激光测距仪或 RTK-GPS（实时动态差分 GPS，精度可达厘米级）来精确测量参考点的真实世界坐标，普通卷尺在 10 米以上的距离测量中容易引入厘米级的累积误差。此外，如果相机可能发生轻微移动（如风吹导致的抖动），应考虑定期重新标定或使用自动化标定方法——例如利用场景中已知几何特征（如交通标线、建筑物角点）进行自动单应性更新。

与相机内参标定的区别

单应性变换本身不需要完整的相机内参标定，它直接建立两个平面之间的映射关系。这也是它相比完整 3D 重建方案更轻量、更易部署的原因。从矩阵分解的角度看，单应性矩阵 H 实际上隐含了相机内参矩阵 K、旋转矩阵 R 和平移向量 t 的信息（H ∝ K[r₁ r₂ t]，其中 r₁、r₂ 是旋转矩阵的前两列），但在仅需平面映射的场景下，我们不必将它们分离出来，直接使用 H 即可完成坐标变换。有趣的是，这个关系也被反向利用：著名的 Zhang 标定法（张正友标定法）正是通过让相机在不同角度拍摄同一棋盘格平面、计算多个单应性矩阵，然后从这些 H 矩阵中提取出相机内参 K 的——每个单应性提供 2 个约束方程，而 K 有 5 个未知参数，因此至少需要 3 张不同角度的棋盘格图像。

不过，如果镜头存在明显的径向畸变（比如广角镜头的桶形畸变），建议先做畸变矫正，再计算单应性矩阵，否则映射精度会受到影响。径向畸变是由镜头光学结构引起的图像几何失真，主要分为桶形畸变（图像中心向外膨胀，常见于广角镜头，视觉效果类似从球面内部往外看）和枕形畸变（图像边缘向内收缩，常见于长焦镜头）。其数学模型通常用多项式描述：校正后坐标 = 原始坐标 × (1 + k₁r² + k₂r⁴ + k₃r⁶)，其中 r 是像素到光心的距离，k₁、k₂、k₃ 为畸变系数。除径向畸变外，还存在切向畸变（由镜头与传感器不完全平行引起），通常用 p₁、p₂ 两个参数描述，但其影响远小于径向畸变。相机标定通常使用棋盘格图案，通过 OpenCV 的 calibrateCamera 函数同时求解内参矩阵（焦距、主点）和畸变系数。标定过程需要从不同角度拍摄 10-20 张棋盘格照片，算法通过检测棋盘格角点并利用它们的已知物理间距来反推相机参数。对于鱼眼镜头或 GoPro 等运动相机，畸变尤为显著（鱼眼镜头的视场角可达 180° 甚至更大），若不先校正就直接计算单应性，映射误差在远离图像中心的区域可能达到数十厘米甚至米级。

推荐的学习资源

想要系统掌握单应性变换，可以从以下几个方向入手：

• OpenCV 官方文档中关于 findHomography 和透视变换的教程，附有完整代码示例。OpenCV（Open Source Computer Vision Library）是由 Intel 于 1999 年发起的开源计算机视觉库，目前已成为该领域最广泛使用的工具，支持 C++、Python 和 Java 等多种语言接口，涵盖图像处理、特征检测、相机标定、目标检测等数百种算法
• 《Multiple View Geometry in Computer Vision》（Hartley & Zisserman 著），第 2、4 章对单应性有严谨的数学推导。这本书被誉为计算机视觉几何领域的"圣经"，自 2003 年出版以来被引用超过 45000 次。第 4 章系统地推导了 2D 射影变换的层次结构（欧氏→相似→仿射→射影），清晰展示了单应性在变换层次中的位置。第 2 章则详细介绍了射影几何的基本概念，包括齐次坐标、对偶原理和交比不变性，为后续章节奠定了数学基础
• 搜索关键词 "perspective transform bird's eye view" 的视频教程，能直观看到图像矫正的完整效果
• 动手实现 DLT（Direct Linear Transform）算法，从底层理解矩阵求解的逻辑。在实现过程中，特别注意数据归一化步骤（Hartley 归一化）：在构建方程前先将点坐标平移和缩放到均值为零、平均距离为 √2 的标准形式，这一简单预处理可以显著改善数值稳定性，将求解精度提升一个数量级。其原理在于，未归一化的坐标值可能相差数百倍（例如像素坐标在 0-1920 范围，而齐次分量固定为 1），导致 A 矩阵的列之间量级失衡，SVD 分解时的数值精度大幅下降。归一化将所有坐标缩放到同一数量级，有效缓解了这一问题

总结

单应性变换的矩阵形式看起来有一定门槛，但其核心思想——在两个平面之间建立投影对应关系——其实非常直观。无论是地面定位、鸟瞰图生成、图像拼接还是增强现实，单应性都是不可或缺的基础工具。

在**图像拼接（Image Stitching）中，单应性发挥着核心作用：当两张照片从不同位置拍摄同一远距离场景时（此时场景近似为一个平面），算法首先通过 SIFT、ORB 等特征检测器找到两张图像之间的匹配点对，然后用 RANSAC 估计出单应性矩阵，最后用该矩阵将一张图像变换到另一张的坐标系下进行拼接融合。手机全景拍摄功能的底层原理正是多次单应性变换的级联。在增强现实（AR）**中，系统需要将虚拟 3D 物体"放置"在真实世界的平面上——例如桌面上的虚拟茶杯、地面上的导航箭头。通过检测平面上的标记物（如 ArUco marker）或利用平面检测算法，系统计算出相机与平面之间的单应性关系，再将虚拟物体按照正确的透视投影渲染出来，实现与真实场景的视觉融合。

掌握它最有效的方式是：先搞清楚 3×3 矩阵和齐次坐标的含义，再用 OpenCV 跑通一个完整的地面映射示例。当你亲眼看到检测框被准确映射到俯视地图上时，整个概念就自然融会贯通了。
