单目视觉测量纸箱尺寸：相机标定重投影误差避坑实战

真实工程场景：单目视觉测量纸箱尺寸

在物流与快递行业，纸箱尺寸（长×宽×高）的自动测量一直是提升分拣与计费效率的关键环节。在全球物流行业中，体积测量（DIM weight，即体积重量）已成为计费的核心依据之一。DIM Weight（Dimensional Weight）的计算公式通常为：体积重量 = 长×宽×高 / 体积因子，其中体积因子因承运商和运输方式不同而异（国内快递常用 6000 或 5000）。UPS、FedEx、DHL 等主要快递公司早在 2015 年前后就全面推行了体积计费政策，即取实际重量和体积重量中的较大值进行收费。这一政策变化使得精确测量包裹尺寸从"锦上添花"变为"刚性需求"。工业级体积测量设备（如 Cubiscan、Mettler Toledo 的 DWS 系统）单台售价通常在数千到数万美元，使用激光、结构光或多目相机实现毫米级精度。工业级 DWS（Dimensioning, Weighing, Scanning）系统通常采用多组红外光幕或激光测距阵列，可在传送带运动状态下实时完成测量，精度达 ±5mm，但其部署要求固定安装位置和稳定的光照环境。对于中小型物流企业和新兴电商仓储，这样的硬件成本难以承受，因此基于手机或低成本相机的单目视觉测量方案具有显著的成本优势和部署灵活性。

最近，一位开发者在 Reddit 上分享了他构建单目视觉（monocular）纸箱测量流水线的完整实践，也抛出了一个让许多计算机视觉新手头疼的问题：相机标定的重投影误差（reprojection error）居高不下。

这位开发者的目标很明确：使用手机拍摄放置在固定平面上的纸箱，通过一张能看到三个面的照片，自动计算出箱子的三维尺寸。他已经完成了基于 SAM（Segment Anything Model）的箱体分割，以及基于 OpenCV 的箱体骨架构建，整个流水线基本能跑通。

SAM 是 Meta AI 于 2023 年发布的基础分割模型，经过超过 11 亿个掩码的大规模训练，具备对任意物体的零样本分割能力。SAM 的架构由三部分组成：一个基于 Vision Transformer（ViT）的图像编码器（Image Encoder），一个灵活的提示编码器（Prompt Encoder），以及一个轻量级的掩码解码器（Mask Decoder）。图像编码器是计算最密集的部分，但只需对每张图像运行一次；之后可以通过不同的提示（点、框、文本或粗掩码）多次调用掩码解码器生成不同的分割结果。2024 年 Meta 进一步发布了 SAM 2，扩展到视频分割场景，并在效率和精度上均有提升。在本项目中，SAM 被用于从一张照片中精确分割出纸箱的各个可见面，为后续的骨架提取和三维重建提供像素级的轮廓信息。通常使用框选提示来分割每个可见面，然后对掩码边界进行多边形拟合以提取四边形轮廓。SAM 的优势在于它不需要针对"纸箱"这一特定类别进行额外训练，只需给出提示（如点击或框选），就能输出高质量的分割掩码。不过，SAM 本身只解决"哪些像素属于目标"的问题，不提供任何三维几何信息，因此必须与后续的标定和位姿估计模块配合使用。

但问题出在精度上：当前测量误差在 2cm 到 15cm 之间波动，时准时不准。而项目的目标精度是 2cm 到 5cm（越低越好）。他敏锐地判断，相机标定很可能是最大的误差来源。

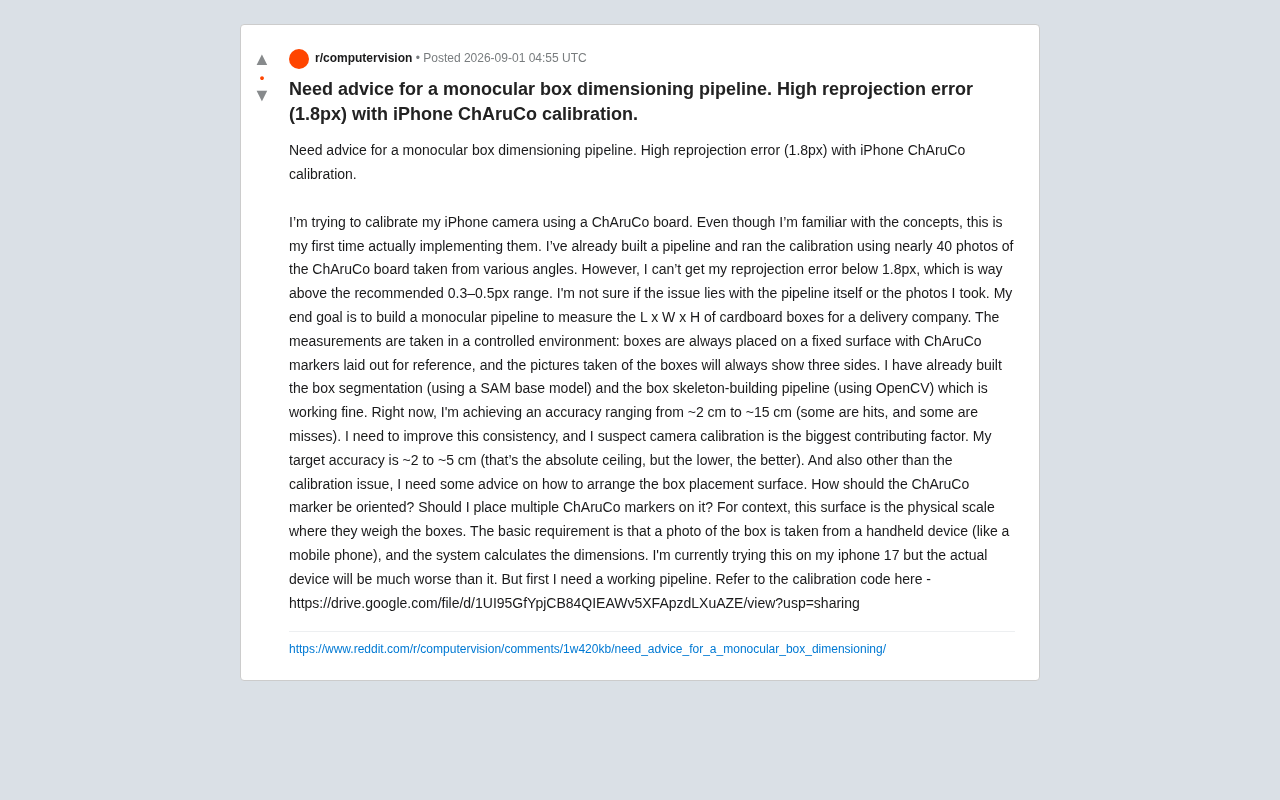

Reddit 原帖：单目纸箱测量流水线求助

重投影误差1.8px到底意味着什么

重投影误差的定义

重投影误差是衡量相机标定质量的核心指标。相机标定的本质是建立三维世界坐标与二维图像像素之间的数学映射关系。相机内参矩阵包含焦距（fx, fy）、主点坐标（cx, cy）等参数，描述了理想针孔相机的投影几何。但真实镜头还会引入径向畸变和切向畸变，使直线在图像边缘弯曲变形。

径向畸变是由镜头的曲面形状引起的，表现为图像中直线在远离光心的区域发生弯曲。常见形式包括桶形畸变（barrel distortion，图像边缘向外膨胀）和枕形畸变（pincushion distortion，图像边缘向内收缩），在广角镜头和手机超广角模式下尤为明显。径向畸变通常用多项式模型描述，OpenCV 默认使用 k1、k2、k3 三个系数。切向畸变则由镜头组装时的偏心和倾斜引起，使图像产生类似梯形的变形，用 p1、p2 两个系数描述。对于手机相机，径向畸变通常是主要的畸变来源，而切向畸变相对较小但不可忽略。准确估计这些畸变系数对于后续的三维测量至关重要，因为未校正的畸变会使图像边缘区域的角点位置产生数像素甚至十几像素的偏移。

标定过程通过拍摄多张已知几何结构的标定板图像，利用 Zhang 氏标定法等算法同时求解内参和畸变系数。Zhang 氏标定法（Zhang's method）由微软研究院的张正友于 1999 年提出，是当今最广泛使用的相机标定方法。该方法只需要一个平面标定板（而非三维标定体），通过拍摄至少两张不同姿态的标定板图像，利用单应性矩阵（Homography）约束来求解相机内参。其核心思想是：每张标定板图像提供一个单应性矩阵 H，而 H 与内参矩阵 K 之间存在特定的约束关系。具体而言，设标定板平面为 Z=0，则世界坐标简化为 (X, Y, 0)，投影方程可写为 s[u,v,1]^T = K[r1, r2, t][X,Y,1]^T，其中 K 是 3×3 内参矩阵，r1、r2 是旋转矩阵的前两列，t 是平移向量。令 H = K[r1, r2, t]，则 H 是一个 3×3 单应性矩阵，可通过至少 4 对对应点求解。由旋转矩阵的正交约束（r1^T·r2=0，||r1||=||r2||），每张图像可提供 2 个关于内参矩阵 B = K^{-T}K^{-1} 的线性约束，因此至少 3 张图像即可求解一般情况下的 5 个内参参数。通过多张图像的约束叠加，可以建立关于 K 的线性方程组。求解得到初始内参后，再通过 Levenberg-Marquardt 非线性优化同时精化内参、畸变系数和每张图像的外参，最小化所有角点的重投影误差之和。

标定过程会估算出相机的内参（焦距、主点、畸变系数等），然后用这些参数把三维空间中已知的标定板角点重新投影回图像平面，比较投影位置与实际检测位置的像素距离，取平均值即为重投影误差。内参一旦确定，在焦距不变的前提下对同一相机长期有效，这也是为什么锁定手机对焦至关重要——每次自动对焦都可能改变等效焦距，使之前的标定参数失效。

业界公认的优质标定误差应在 0.3–0.5 像素以下。而这位开发者使用近 40 张不同角度的 ChArUco 标定板照片，误差却停留在 1.8 像素——高出理想范围 3 到 5 倍，足以在后续的三维测量中放大成厘米级的偏差。

从标定误差到测量误差的传播

理解 1.8 像素的标定误差为何能导致高达 15cm 的测量偏差，需要分析误差传播链路。假设相机距箱子约 1 米，焦距约 4mm（手机典型值），传感器像素尺寸约 1.4μm，则 1 像素的角点误差对应约 0.35mrad 的角度误差。在 1 米距离上，这对应约 0.35mm 的单点位置误差。但这只是单个点的误差——在 PnP 求解中，多个点的误差会耦合并通过非线性优化传播到旋转和平移参数中。特别是当标定板面积较小或视角较平时，平移方向的误差会被显著放大。1.8 像素的标定误差在不利条件下（远距离、大倾角）确实可以导致厘米级的位姿估计误差，进而产生数厘米到十几厘米的尺寸测量偏差。这解释了为什么该开发者观察到的误差在 2cm 到 15cm 之间波动——当拍摄条件较好（正面、近距离）时误差较小，条件较差时误差急剧增大。

ChArUco 标定板的优势与常见陷阱

ChArUco 板是 Checkerboard 与 ArUco 两种标定图案的混合体，是目前相机标定的主流选择。传统棋盘格标定要求所有角点都被检测到，一旦棋盘被部分遮挡或超出画面，整张图就无法使用。ArUco 标记是一种基于二进制编码的方形标记，每个标记都有唯一 ID，可以被独立识别。ArUco 标记由 Garrido-Jurado 等人于 2014 年提出，每个标记由一个黑色边框和内部的黑白网格组成，网格的排列模式编码了一个唯一的 ID。标记字典定义了网格大小（如 4×4、5×5、6×6）和可用 ID 数量。检测算法首先通过自适应阈值和轮廓检测找到候选方形区域，然后对候选区域进行透视校正，读取内部网格的二值模式并与字典匹配。ArUco 标记的设计保证了较大的汉明距离（Hamming distance），使得即使在部分遮挡或轻微模糊的情况下，误识别率也极低。这种鲁棒的识别特性使其特别适合在工业环境中作为参考标记使用。

ChArUco 板将 ArUco 标记嵌入棋盘格的白色方格中：系统先识别 ArUco 标记确定全局位置和 ID，再利用相邻标记之间的棋盘格角点进行亚像素级精确定位。这种设计使得即使标定板被部分遮挡，系统仍能利用可见部分的角点进行标定，同时保留了棋盘格角点检测的高精度（通常可达 0.05 像素级别的亚像素精度）。

但即便工具先进，使用不当仍会导致误差飙升。常见的坑包括：

标定板不够平整：打印在普通纸张上并随意放置，任何弯曲都会破坏平面假设
拍摄角度覆盖不足：40 张照片听起来不少，但如果角度分布集中、缺少大倾斜角和边角覆盖，标定结果仍会偏差
图像模糊或曝光不当：手持拍摄的运动模糊会直接损害角点检测精度

如何把标定误差降到0.5px以下

从拍摄环节入手提升数据质量

对这类问题，社区经验普遍指向数据质量优先于算法调优。具体建议如下：

确保标定板绝对平整：将 ChArUco 板贴在硬质平板（如亚克力板、铝板）上，杜绝任何形变
系统性覆盖视野：拍摄时让标定板出现在图像的各个区域——中心、四角、边缘，并包含从正面到大倾斜角（接近 45°）的多种姿态。畸变系数的准确估算尤其依赖边角处的数据
消除运动模糊：使用三脚架或提高快门速度，保证每张照片角点清晰
锁定相机参数：手机的自动对焦会不断改变焦距，导致内参不稳定。应锁定对焦与曝光，或在拍摄标定图和实测图时保持相同的相机状态

标定代码与流程的逐项复核

开发者自述这是首次实现标定流程，因此流水线本身也可能存在问题。值得逐项检查：

角点提取是否启用了亚像素精化（cornerSubPix）：OpenCV 的 cornerSubPix 函数是提升角点检测精度的关键步骤。初始角点检测只能定位到整数像素级别，而亚像素精化算法利用角点周围的灰度梯度分布，通过迭代优化将角点位置精确到 0.01 像素级别。其原理基于一个观察：在理想角点处，从角点到邻域各点的向量应与该点的图像梯度正交。通过在设定的搜索窗口内反复求解这一正交约束的最小二乘解，算法逐步逼近真实角点位置。搜索窗口大小（winSize 参数）需要根据角点间距合理设置：窗口太小会导致采样不足，收敛不可靠；窗口太大可能包含相邻角点的梯度信息，导致角点位置被"拉偏"。一个经验法则是将窗口大小设为角点间距的 1/4 到 1/3。此外，终止条件（criteria 参数）通常设置为最大迭代次数 30 次且位移变化小于 0.001 像素时停止。还应注意 zeroZone 参数的设置，它定义了搜索窗口中心的"死区"，用于避免自相关矩阵的奇异性问题。如果跳过亚像素精化这一步，角点定位误差可能达到 0.5–1 像素，直接导致标定误差飙升到数像素级别。
标定板的实际物理尺寸参数是否填写正确——方格边长、标记边长的单位一致性
是否剔除了离群图像——个别检测质量差的照片会显著拉高平均误差，可通过分析每张图的单独重投影误差来筛除

单目测量的先天局限与破解思路

尺度歧义是单目视觉的根本挑战

这里需要指出一个关键概念：单目视觉存在尺度歧义（scale ambiguity）。尺度歧义源于透视投影的数学性质。相机将三维点 (X, Y, Z) 投影为二维像素 (u, v) 的过程中，深度信息 Z 被"压缩"掉了：点 (X, Y, Z) 和 (kX, kY, kZ) 对于任意正数 k，投影到的像素位置完全相同。这意味着仅凭单张图像，无法区分"距离 1 米、边长 0.5 米的箱子"和"距离 2 米、边长 1 米的箱子"。一张普通照片无法直接恢复绝对尺寸——远处的大箱子和近处的小箱子可能在图像上呈现相同大小。

在双目视觉或结构光系统中，两个视角之间的视差可以恢复深度，从而打破尺度歧义。双目视觉的基本原理类似人眼：两个水平分开的相机同时拍摄同一场景，同一个三维点在左右图像中的水平位置差异称为视差（disparity），视差与深度成反比。结构光系统则主动投射已知图案（如红外点阵或条纹），通过分析图案的变形来计算深度，iPhone 的 Face ID 和 Intel RealSense 深度相机都采用了这一原理。这些方法可以直接获得每个像素的深度值，但需要额外的硬件成本和标定复杂度。

而在单目系统中，必须引入外部约束。这正是该项目在测量平面上铺设 ChArUco 标记的意义：标记提供了已知的真实世界尺度基准。标记的物理尺寸已知（例如每个方格边长 30mm），系统通过 PnP（Perspective-n-Point）算法求解相机相对于标记平面的位姿（旋转矩阵 R 和平移向量 t），其中平移向量的量纲由标记的物理尺寸决定，从而将像素测量转化为真实世界的毫米级测量，进而推算箱子尺寸。

PnP 问题是计算机视觉中的经典问题：已知 n 个三维点的世界坐标及其对应的二维图像投影，求解相机的外参。OpenCV 提供了多种 PnP 求解器，包括 EPnP、P3P 和基于迭代优化的方法。P3P（Perspective-3-Point）是 PnP 问题的最小解，仅使用 3 个点对即可求解相机位姿，但最多可能产生 4 组解，需要第 4 个点来消除歧义。P3P 通常与 RANSAC 框架结合使用，先用最小点集快速生成候选位姿假设，再通过所有点的重投影误差验证最佳假设，这种组合对离群点具有很强的鲁棒性。RANSAC（Random Sample Consensus）是 1981 年由 Fischler 和 Bolles 提出的鲁棒估计方法，其核心思想是"用最少的数据点生成模型假设，用所有数据点验证假设"。算法重复以下步骤：随机选取最小数量的数据点，计算模型参数，统计在误差阈值内的"内点"数量。经过足够多次迭代后，选择内点数最多的模型作为最终结果，再用所有内点重新估计模型参数。迭代次数由期望成功概率、数据中内点比例和最小采样数共同决定。例如若内点比例为 50%，要达到 99% 的成功概率，P3P+RANSAC 需要约 35 次迭代。EPnP（Efficient PnP）由 Lepetit 等人于 2009 年提出，将 n 个三维点表示为 4 个虚拟控制点的加权组合，将问题转化为固定规模的线性系统求解，计算复杂度为 O(n) 而非传统方法的 O(n⁵)，适合大量特征点的实时应用场景。OpenCV 中的 solvePnP 默认使用迭代法（基于 Levenberg-Marquardt 优化），而 solvePnPRansac 则在 RANSAC 框架内调用 P3P 或 EPnP。

位姿估计的精度直接取决于两个因素：内参标定的准确性和角点检测的精度。1.8 像素的标定误差意味着每个角点的投影位置都可能偏移近 2 个像素，这个误差经过 PnP 求解后会被放大到位姿的旋转和平移分量中，最终体现为厘米级的测量偏差。

因此，标定误差和位姿估计误差会直接线性放大到最终测量结果中。这也解释了为什么 1.8px 的标定误差会导致高达 15cm 的测量偏差。

标记平面的布置实操建议

针对开发者提出的"如何摆放 ChArUco 标记"的疑问，工程上有几条实用建议：

使用多个标记或大尺寸标记板：单个小标记提供的位姿约束有限，铺设覆盖整个称重台面的标记网格，能显著提升平面位姿估计的稳定性，尤其当箱子遮挡部分标记时仍有冗余
标记要与箱子底面共面：箱子放在标记平面上，系统可利用"箱底与标记平面共面"这一强约束来锚定尺度，务必保证标记平整贴合台面
保持标记坐标系与测量坐标系对齐：让标记的坐标系方向与期望的测量坐标系一致，可简化后续几何计算，减少坐标变换引入的误差

给类似视觉测量项目的整体建议

综合来看，这个项目的技术路线是合理的：SAM 做分割、OpenCV 做骨架、ChArUco 提供尺度基准，架构清晰。要达到 2–5cm 的目标精度，重点应放在以下几个方面：

优先解决标定质量，把重投影误差压到 0.5px 以内，这是精度的地基
加强标记平面的位姿约束，用多标记网格提升稳定性
对设备降级做好预案——生产环境摄像头质量往往更差，标定和算法都需要预留鲁棒性余量。例如工业相机虽然分辨率可能不如手机，但其固定焦距镜头和全局快门的特性反而更有利于标定稳定性，是生产环境中值得考虑的升级方向
建立量化评估数据集，用已知真实尺寸的箱子持续验证误差分布，而非依赖个案观感。建议准备至少 20–30 个不同尺寸的标准箱子（覆盖最小到最大的业务尺寸范围），在不同摆放位置和拍摄角度下采集测量数据，计算均值误差、标准差和最大误差，形成系统性的精度评估报告

单目尺寸测量看似简单，实则是一个对标定精度、几何约束和工程细节都极为敏感的系统工程。这位开发者的实践也再次印证了计算机视觉领域的一条黄金法则：在纠结算法之前，先确保你的标定和数据是干净的。
