低成本双足机器人DIY实录：CBR-II的第二次尝试

一个开源DIY项目引发的思考

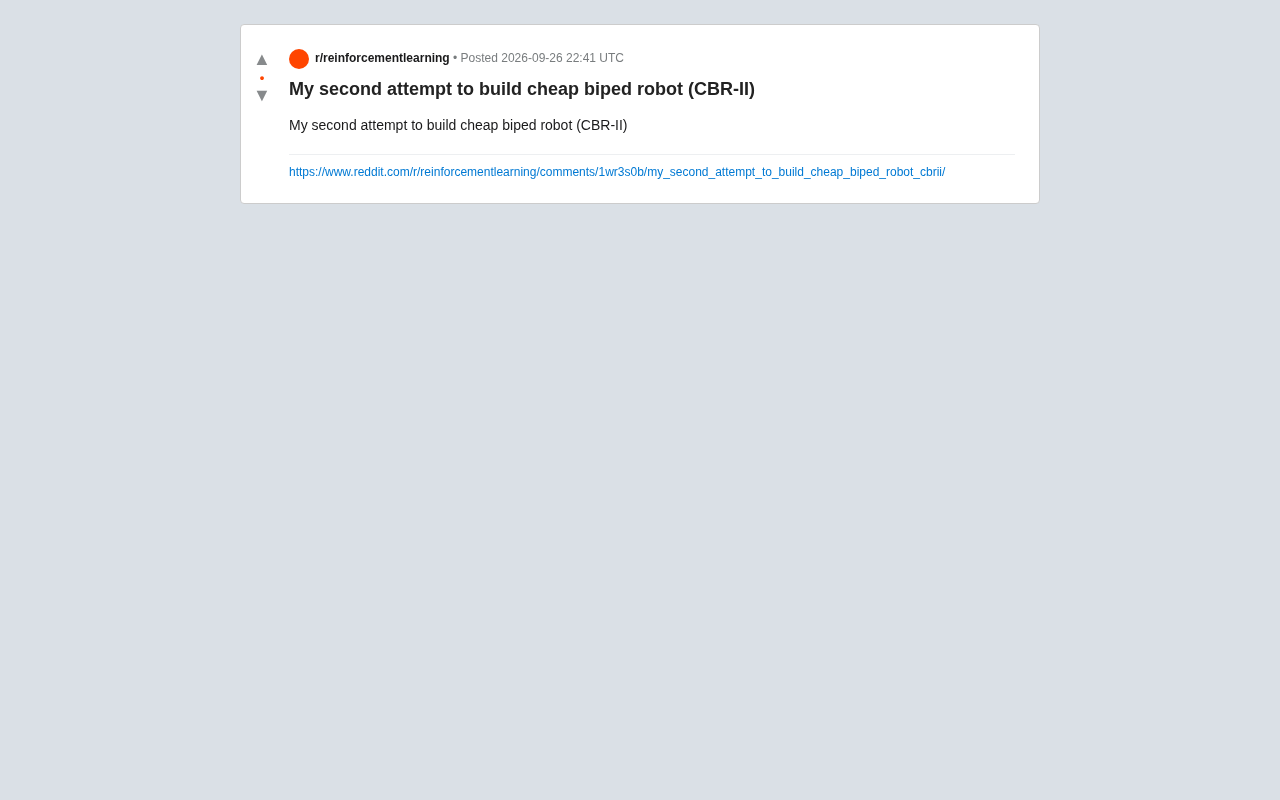

在Reddit的机器人社区中，一位创客分享了自己的第二代低成本双足机器人（Cheap Biped Robot II，简称CBR-II）项目。虽然帖子的具体技术细节有限，但这类以“低成本”和“个人制造”为核心的双足机器人尝试，正在成为机器人爱好者社区中越来越活跃的话题。

双足机器人一直被视为机器人领域最具挑战性的方向之一。它涉及复杂的动态平衡控制、步态规划以及对执行器（舵机或电机）扭矩和精度的严苛要求。过去，能够实现稳定行走的双足机器人往往意味着高昂的研发成本，而波士顿动力（Boston Dynamics）的Atlas等产品更是让“双足机器人”与“昂贵”深度绑定。CBR-II这类项目的意义，正在于试图打破这种认知——用有限的预算探索双足运动的可行边界。

为什么“低成本双足机器人”值得关注

从命名可以看出，这是作者的第二次迭代尝试（II代）。DIY机器人项目的价值往往不在于单次成品的完美度，而在于迭代过程中积累的工程经验。第一代（CBR-I）大概率暴露了平衡稳定性、结构强度或供电续航等方面的问题，而第二代则是针对这些痛点的改进。

低成本双足机器人通常会在以下几个方面做出取舍：

执行器选择

大多数DIY项目会采用消费级舵机（如常见的MG996R、串行总线舵机等）替代工业级伺服电机。这类舵机价格低廉，但扭矩、精度和反馈能力有限，如何在有限扭矩下实现稳定站立与行走，是设计的核心难点。

串行总线舵机（如 Dynamixel 或国产的 Feetech SCS 系列）相比传统 PWM 舵机有明显优势：它们通过单条总线串联通信，可实时回读位置、速度、温度和负载电流，为闭环控制提供丰富的状态信息。对于双足机器人来说，踝关节和髋关节承受的峰值扭矩可达舵机额定值的数倍（尤其在单腿支撑相），因此选型时需要留出至少 2-3 倍的扭矩余量，并考虑舵机的堵转保护策略，否则极易在反复摔倒中烧毁执行器。

结构与材料

3D打印是这类项目的主流方案。PLA或PETG打印的结构件成本极低、迭代灵活，但刚性和耐久性不如金属。设计者需要在减重与强度之间反复权衡，避免行走时因结构形变导致失稳。

控制方案

入门级项目往往依赖预编程的固定步态（open-loop），而进阶版本则会引入IMU（惯性测量单元）实现闭环平衡控制。从CBR-I到CBR-II的进化，很可能就体现在控制算法从“开环”向“闭环”的转变上。

IMU（惯性测量单元）通常集成三轴加速度计和三轴陀螺仪，部分型号还包含磁力计。在双足机器人中，IMU 的核心作用是实时估计机体的姿态倾斜角，并将其反馈给控制器以动态调整步态参数，例如通过修改重心投影位置来防止前后倾倒。低成本项目中常见的 MPU-6050 单芯片售价不足一美元，但原始数据噪声较大，通常需要配合卡尔曼滤波或互补滤波算法才能获得可用的姿态估计。从开环到闭环的转变，本质上是让机器人从"背台词"变为"看场景说话"，是实现鲁棒行走的关键一步。

DIY机器人社区的价值

这类项目在Reddit等社区的走红，反映出一个趋势：机器人开发正在从实验室走向个人创客。随着开源硬件、低价传感器和3D打印技术的普及，个人开发者已经能够以数百美元的预算，复现过去需要数万美元才能实现的双足运动实验。

对于希望入门机器人领域的学习者而言，跟随CBR-II这类开源项目动手实践，是理解动态控制、嵌入式编程和机械设计的绝佳途径。即便最终成品无法像商业产品那样稳定行走，整个从“摔倒—分析—改进”的循环本身，就是最有价值的工程训练。

写在最后

CBR-II作为一个社区分享的DIY项目，具体的BOM清单、代码实现和视频演示需要参考作者的原始帖子及后续更新。由于当前公开信息有限，本文更多是从低成本双足机器人这一品类的角度进行的背景解读。

如果你也对个人制造双足机器人感兴趣，建议关注作者后续的迭代分享，同时可以从舵机选型、3D打印结构设计和IMU闭环控制这三个方向入手，逐步搭建属于自己的“廉价双足机器人”。
