给舵机加触觉：开源Grip Sensor模块可测力防过载

普通PWM舵机只能盲目前进，无法感知夹持物体的力度，这在需要抓取柔软物体的场景中容易造成损坏。一位Reddit网友开发的Grip Sensor模块，通过测量舵机电流来估算夹持力，让廉价舵机也能拥有"触觉"。

核心功能：电流感知与力反馈

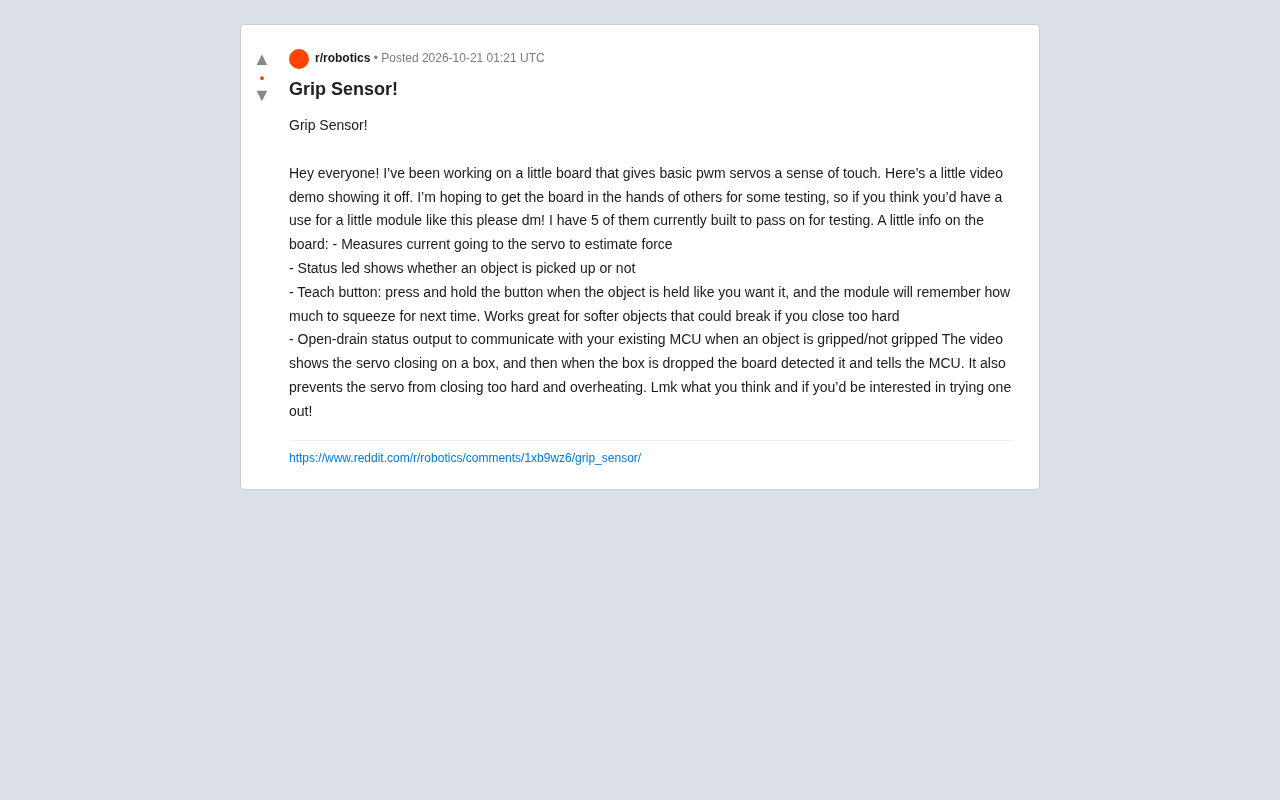

据Reddit原帖介绍，该模块的核心原理是测量流向舵机的电流，以此推算舵机输出轴上的力。虽然不如专业力传感器精确，但成本更低且无需改造舵机内部结构。

模块上配有状态LED，当检测到物体被夹住时点亮，提供直观的视觉反馈。这样用户无需外接调试设备，也能快速判断抓取状态。

对于需要与主控（MCU）通信的场景，模块提供开漏状态输出（open-drain status output），可将"已夹住/未夹住"的信号直接传给现有微控制器，方便集成到机器人或自动化系统中。

开漏输出（Open-Drain）是一种常见的数字电路输出结构，其输出级仅包含一个下拉晶体管，没有上拉元件。当输出有效时，晶体管导通将线路拉低；无效时输出高阻态。因此，使用时必须外接上拉电阻（或利用MCU内部上拉）才能获得确定的高电平。开漏输出的优点是能够方便地实现电平转换（不同电压域的设备可互联）和“线与”逻辑（多个开漏输出可直接并联，任一拉低则整体为低）。在Grip Sensor中，开漏状态输出意味着模块可以安全地连接到3.3V或5V的微控制器，而无需担心电压不匹配，同时允许多个传感器共享同一条信号线。

教学按钮：记住合适的夹持力度

针对柔软易碎物体，模块设计了"教学按钮"（teach button）。操作方式直观：手动将物体夹到理想力度，长按按钮，模块便会记录此时的电流阈值，下次遇到同类物体时自动按记忆的力度夹持。

这一设计解决了传统舵机无法自适应不同物体硬度的问题。例如抓取草莓或海绵时，用户可先示教一次，后续重复操作无需重新调整。

原帖演示视频中，舵机夹住盒子后，当盒子掉落，模块迅速检测到状态变化并通知MCU。同时，模块还会防止舵机过度闭合导致堵转过热，对延长舵机寿命有实际意义。

堵转（Stall）是指电机在通电状态下转子被外力阻止而无法旋转的现象。此时电机不做机械功，但电流会急剧上升（通常达到额定电流的数倍），电能全部转化为热能，导致电机绕组和驱动电路迅速升温。对于舵机，堵转常发生在夹持物体过紧、机械限位或负载过大时。长时间堵转会烧毁电机绕组或驱动MOSFET，缩短寿命甚至直接损坏。Grip Sensor通过监测电流异常升高来识别堵转状态，并及时切断或限制舵机输出，从而避免过热损坏。这种保护机制对于廉价舵机尤为重要，因为其内部通常没有过热保护电路。

开源硬件与测试计划

作者表示目前手工制作了5块板子，希望分发给有需求的用户进行测试，感兴趣者可私信联系。虽未明确提及是否完全开源，但从社区分享的惯例看，此类项目通常会在测试后公开设计文件。

对于机器人爱好者、教育项目和轻量自动化应用，这种低成本触觉扩展方案有一定吸引力。它无需更换现有舵机，只需串联模块即可获得力感知和过载保护能力。

局限与适用场景

基于电流的力估算精度受电源电压、温度、舵机个体差异影响，适合对精度要求不高的场景，如抓取检测、软物保护、堵转保护。若需要精确力控，仍需专用力传感器。

总体来看，Grip Sensor以简单电路实现了舵机触觉的"够用"方案，尤其适合创客和教育市场。作者寻求测试者的做法也体现了开源硬件社区协作改进的特点。
